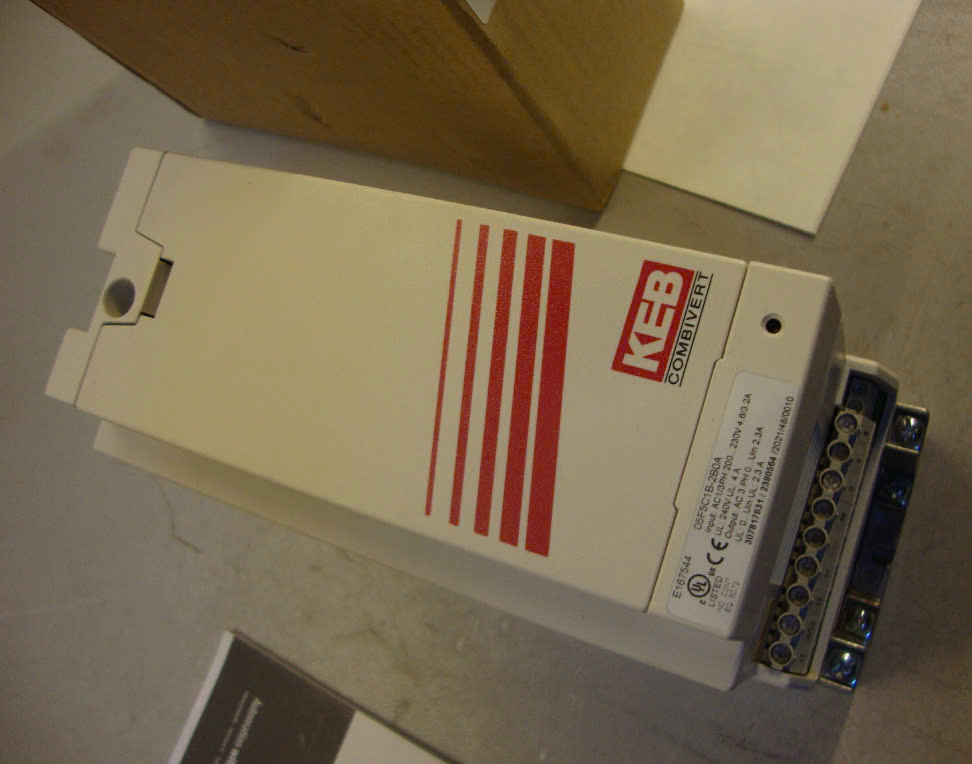

Biến tần KEB 09F5C1B-2B0A 1.5kW 3 Pha 220V

Biến tần KEB Combivert F5 09F5C1B-2B0A là thiết bị điều khiển tốc độ động cơ điện ba pha chuyên dụng cho ứng dụng mục đích chung trong tự động hóa công nghiệp. Với công suất 1,5 kW, điện áp 3 pha 220V và dải tần số đầu ra rộng 0-599 Hz, sản phẩm cung cấp giải pháp ổn định và chính xác cho nhiều hệ thống. Biến tần KEB F5 Compact hỗ trợ vector control sensorless cùng giao tiếp RS485 Modbus RTU, giúp tích hợp dễ dàng vào PLC và nâng cao hiệu quả vận hành tổng thể.

Biến tần KEB Combivert F5 09F5C1B-2B0A – Đánh giá hiệu suất và Tiêu chuẩn kỹ thuật

Phân tích đặc tính vật liệu và cấu trúc thiết kế

Biến tần KEB Combivert F5 09F5C1B-2B0A được chế tạo với vỏ bảo vệ IP20, cho phép lắp đặt an toàn bên trong tủ điện công nghiệp mà vẫn đảm bảo khả năng tản nhiệt tốt. Dải nhiệt độ hoạt động từ -10 đến +45°C giúp thiết bị duy trì hiệu suất ổn định trong môi trường nhà máy Việt Nam, nơi nhiệt độ và độ ẩm thường biến động mạnh. Khả năng lưu trữ từ -25 đến +70°C chứng tỏ cấu trúc cơ khí chắc chắn, chịu được điều kiện vận chuyển xa và bảo quản lâu dài mà không ảnh hưởng đến bo mạch hay linh kiện điện tử. Công nghệ sensorless vector control loại bỏ nhu cầu sử dụng encoder ngoài, giảm chi phí lắp đặt đồng thời giữ mô-men xoắn ổn định ngay cả ở tốc độ thấp. Chế độ vector control with feedback cho phép kết nối encoder khi cần độ chính xác tuyệt đối, phù hợp với ứng dụng đòi hỏi vị trí chính xác. Braking unit tích hợp hỗ trợ phanh động nhanh chóng, giảm thời gian dừng máy và tăng an toàn cho dây chuyền sản xuất. Tích hợp 8 digital input và 2 analog input cung cấp linh hoạt kết nối cảm biến, trong khi 2 relay output và 2 digital output cho phép điều khiển trực tiếp van, đèn báo hoặc thiết bị phụ trợ. Giao thức RS485 Modbus RTU cho phép giám sát và điều khiển từ xa qua mạng công nghiệp, giảm thời gian can thiệp thủ công và nâng cao khả năng chẩn đoán sự cố. Khả năng chịu quá tải 216% trong 1 phút giúp biến tần xử lý tải đột ngột như khởi động động cơ hoặc thay đổi tải mà không kích hoạt bảo vệ, từ đó duy trì hoạt động liên tục và kéo dài tuổi thọ động cơ. EMC filter tùy chọn giảm nhiễu điện từ, đảm bảo tương thích với các thiết bị nhạy cảm khác trong cùng tủ điện. Toàn bộ thiết kế tập trung vào độ bền cơ học và điện, giúp người dùng giảm thiểu thời gian ngừng máy và chi phí bảo trì dài hạn trong các nhà máy sản xuất.

Ưu điểm nổi bật của Biến tần KEB Combivert F5 09F5C1B-2B0A trong hệ thống công nghiệp

Tối ưu hóa độ bền và khả năng chịu môi trường khắc nghiệt

Chọn đúng biến tần quyết định hiệu quả vận hành và tuổi thọ của toàn bộ hệ thống tự động hóa. Biến tần KEB F5 Compact 1,5 kW được thiết kế để chịu được điều kiện khắc nghiệt, mang lại lợi ích kinh tế rõ rệt cho nhà máy.

• Khả năng chịu quá tải 216% trong 1 phút cho phép thiết bị xử lý tình huống tải tăng đột ngột như khởi động máy nén hoặc băng chuyền nặng mà không dừng máy, giảm nguy cơ hỏng hóc động cơ và tiết kiệm thời gian sửa chữa đáng kể.
• Chế độ sensorless vector control cung cấp mô-men xoắn ổn định ở tốc độ thấp, giúp động cơ chạy mượt mà ngay cả khi tải thay đổi liên tục, từ đó nâng cao chất lượng sản phẩm và giảm tiêu hao năng lượng so với phương pháp V/f truyền thống.
• Tích hợp braking unit giúp phanh động cơ nhanh chóng và an toàn, đặc biệt hữu ích trong ứng dụng thang máy hoặc dây chuyền đòi hỏi dừng khẩn cấp, giảm mài mòn phanh cơ học và tăng độ an toàn tổng thể.
• Giao tiếp RS485 Modbus RTU cho phép kết nối trực tiếp với PLC hoặc SCADA, hỗ trợ giám sát thời gian thực các thông số như dòng điện, tần số và nhiệt độ, giúp kỹ sư phát hiện sớm sự cố và tối ưu hóa quy trình sản xuất.
• 8 digital input và 2 analog input mở rộng khả năng kết nối cảm biến tốc độ, áp suất hoặc lưu lượng, cho phép thực hiện các vòng điều khiển PID phức tạp mà không cần module ngoài, tiết kiệm chi phí và không gian tủ điện.
• Dải tần số đầu ra 0-599 Hz đáp ứng đa dạng nhu cầu từ tốc độ chậm chính xác đến tốc độ cao, phù hợp cho cả ứng dụng gia công cơ khí và bơm nước lưu lượng lớn.
• Nhiệt độ hoạt động lên đến +45°C kết hợp IP20 đảm bảo thiết bị vận hành đáng tin cậy trong môi trường nóng ẩm, giảm nhu cầu hệ thống làm mát bổ sung và hạ thấp chi phí vận hành lâu dài.

Thông số kỹ thuật chi tiết 09F5C1B-2B0A

Bảng dữ liệu đặc tính kỹ thuật

Phạm vi ứng dụng và Khả năng tương thích hệ thống

Giải pháp đấu nối cho công trình và nhà máy

Biến tần KEB Combivert F5 09F5C1B-2B0A với công suất 1,5 kW và điện áp 3 pha 220V phù hợp hoàn hảo cho các động cơ nhỏ đến trung bình trong tủ điện công nghiệp. Thiết bị hỗ trợ sensorless vector control nên rất lý tưởng cho dây chuyền sản xuất cần duy trì tốc độ ổn định dù tải thay đổi, chẳng hạn như băng chuyền thực phẩm hoặc máy trộn hóa chất. Khả năng giao tiếp Modbus RTU cho phép kết nối trực tiếp với hệ thống PLC Siemens hoặc Allen-Bradley, giúp xây dựng mạng tự động hóa tập trung mà không cần converter bổ sung.

Trong ứng dụng bơm và quạt, chế độ PID regulation cho phép tự động điều chỉnh lưu lượng hoặc áp suất dựa trên tín hiệu cảm biến, giảm tiêu thụ điện năng đáng kể so với vận hành trực tiếp. Enclosure IP20 và dải nhiệt độ rộng làm cho sản phẩm trở thành lựa chọn tin cậy cho nhà máy dệt may hoặc chế biến nông sản nơi môi trường ẩm và bụi tồn tại. Đối với hệ thống thang máy hoặc cổng tự động, braking unit đảm bảo dừng chính xác và êm ái, nâng cao an toàn cho người sử dụng.

Sản phẩm cũng tương thích tốt với các hệ thống điều khiển cũ nhờ 8 digital input và 2 analog output, cho phép nâng cấp dần dần mà không thay thế toàn bộ tủ điện. Kỹ sư có thể sử dụng vector control with feedback khi cần độ chính xác vị trí cao trong máy CNC hoặc robot công nghiệp quy mô nhỏ.

Quy trình lắp đặt và Hướng dẫn đấu nối an toàn kỹ thuật

Các bước thi công và khuyến cáo từ nhà sản xuất

Trước khi bắt đầu lắp đặt biến tần KEB Combivert F5 09F5C1B-2B0A, kỹ thuật viên cần chuẩn bị đầy đủ dụng cụ gồm kìm tuốt dây chuyên dụng, bộ cốt cos đồng chất lượng cao, đồng hồ vạn năng số, găng tay cách điện, kính bảo hộ và dụng cụ vặn vít cách điện. Kiểm tra kỹ bề mặt thiết bị để đảm bảo không có vết nứt hoặc dấu hiệu hư hỏng vận chuyển. Lắp biến tần thẳng đứng trên ray DIN hoặc tấm kim loại bên trong tủ điện, giữ khoảng cách thông gió tối thiểu 10 cm phía trên và dưới để quạt tản nhiệt hoạt động hiệu quả. Tiếp theo tiến hành đấu nối nguồn điện: nối dây pha L1, L2, L3 vào terminal tương ứng trên khối nguồn, đảm bảo thứ tự pha đúng để tránh báo lỗi đảo pha. Dây tiếp địa PE phải được nối chắc chắn với thanh ground của tủ điện để loại bỏ dòng rò và giảm nhiễu. Khi đấu nối phần điều khiển, sử dụng dây tín hiệu có lớp che chắn, nối các digital input với nút nhấn start/stop hoặc rơle PLC, chú ý tuốt vỏ dây đúng chiều dài 8-10 mm mà không làm tổn thương lõi đồng. Các analog input nhận tín hiệu 0-10V hoặc 4-20mA từ cảm biến tốc độ hoặc áp suất. Sau khi hoàn tất đấu nối, kiểm tra toàn bộ bằng đồng hồ vạn năng ở chế độ đo điện trở để xác nhận không có ngắn mạch giữa các pha và ground. Trước khi cấp nguồn, đặt tham số mặc định qua bàn phím tích hợp hoặc phần mềm KEB, sau đó chạy thử không tải để kiểm tra hiển thị tần số và dòng điện. Khi vận hành thực tế, theo dõi nhiệt độ bo mạch và đảm bảo quạt tản nhiệt quay êm ái. Các lỗi thường gặp bao gồm đấu sai thứ tự pha gây rung động, hoặc dây tín hiệu không che chắn dẫn đến nhiễu và dừng đột ngột; để tránh, luôn sử dụng dây che chắn riêng biệt với nguồn mạnh và siết chặt tất cả terminal. Sau lắp đặt 24 giờ vận hành đầu tiên, kiểm tra lại toàn bộ kết nối để phát hiện lỏng lẻo do giãn nở nhiệt. Quy trình này đảm bảo biến tần hoạt động an toàn, đạt hiệu suất tối đa và tránh nguy cơ cháy nổ do tiếp xúc kém hoặc nhiễu điện từ.

Nên mua Biến tần KEB Combivert F5 09F5C1B-2B0A ở đâu uy tín và chính hãng?

Đơn vị phân phối thiết bị điện công nghiệp hàng đầu

Tiêu chí lựa chọn nhà cung cấp cho khách hàng. Khi chọn mua biến tần, khách hàng cần ưu tiên nhà cung cấp có hỗ trợ kỹ thuật 24/7, cung cấp đầy đủ chứng từ CO/CQ và cam kết hàng chính hãng để đảm bảo quyền lợi và vận hành lâu dài.

KEB.VN là đối tác chuyên cung cấp giải pháp tự động hóa và thiết bị điện, tập trung vào năng lực hỗ trợ kỹ thuật từ đội ngũ kỹ sư giàu kinh nghiệm.

• Hàng chính hãng 100% kèm bảo hành chính hãng đầy đủ
• Giao hàng nhanh toàn quốc trong vòng 24-48 giờ
• Tư vấn kỹ thuật chuyên sâu miễn phí trước và sau bán hàng
• Hỗ trợ lập trình tham số và hướng dẫn lắp đặt tại chỗ
