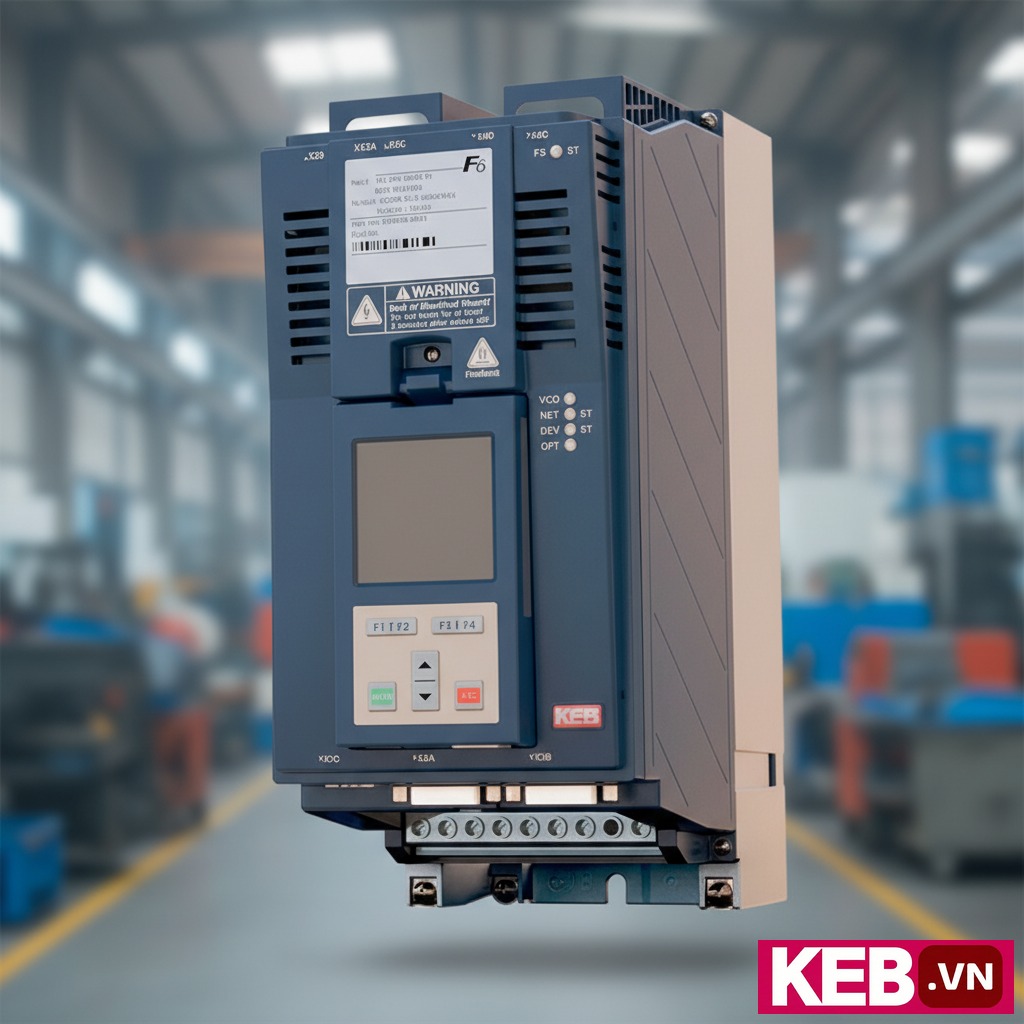

Biến tần KEB 17F6A13-3411 18.5kW 3 Pha 380V

17F6A13-3411 là model biến tần thuộc dòng KEB F6 APPLICATION, được thiết kế cho nhiệm vụ general purpose trong các hệ thống truyền động công nghiệp. Sản phẩm này tập trung vào hiệu suất điều khiển mô-men và đáp ứng dải tần rộng, phù hợp với các ứng dụng 3 pha 380-480V và yêu cầu quản lý tải động cơ có công suất lên tới 18.5kW.

17F6A13-3411 – Đánh giá hiệu suất và Tiêu chuẩn kỹ thuật

Phân tích đặc tính vật liệu và cấu trúc thiết kế

Biến tần 17F6A13-3411 vận hành ở điện áp đầu vào 380-480V, dòng định mức 42A và công suất 18.5kW. Thiết kế dạng khung kín IP20 ưu tiên lắp đặt trong tủ điện công nghiệp. Khối điện lực bên trong đảm nhiệm chuyển đổi điện áp và điều khiển tần số, trong khi các ngõ vào/ra tương tự và số hóa (analog/digital/relay) hỗ trợ tích hợp điều khiển. Dải tần đầu ra 0-599Hz mở rộng khả năng điều khiển tốc độ cho nhiều loại động cơ, từ tải quán tính thấp đến tải có biến động. Chức năng quá tải 150/180% trong 1 phút cho phép thiết bị chịu các xung tải ngắn mà không làm gián đoạn quá trình vận hành, hữu ích khi khởi động tải nặng. Tùy chọn bộ lọc EMC hữu ích để giảm nhiễu trở lại lưới và bảo vệ thiết bị điều khiển xung quanh; trong khi bộ hãm (braking resistors, DC braking) hỗ trợ phanh tái sinh và kiểm soát năng lượng khi tải phát điện trở lại. Giao tiếp RS232/485 cùng với EtherCAT/CAN và hỗ trợ STO/SBC mở ra khả năng tích hợp vào mạng truyền thông công nghiệp hiện đại, giúp đồng bộ hóa với PLC hoặc hệ thống giám sát SCADA.

Biến tần KEB 17F6A13-3411 18.5kW 3 Pha 380V

Ưu điểm nổi bật của 17F6A13-3411 trong hệ thống công nghiệp

Tối ưu hóa độ bền và khả năng chịu môi trường khắc nghiệt

Chọn biến tần phù hợp quyết định độ ổn định của toàn bộ hệ truyền động. Với 17F6A13-3411, các thông số về dòng, công suất và dải tần giúp kỹ sư lựa chọn thiết bị tương thích với mô-tơ và tải thực tế, giảm thiểu lỗi quá tải và sai số điều khiển. Dưới đây là các điểm nổi bật có lợi cho vận hành dài hạn và bảo trì đơn giản.

• Khả năng chịu quá tải 150/180% trong 1 phút giúp máy khởi động tải nặng mà không cần bộ biến mô phức tạp; điều này giảm nhu cầu dùng các phương pháp cơ khí bổ trợ và giảm số lần ngắt mạch do quá dòng trong giai đoạn khởi động.
• Dải tần đầu ra 0-599Hz mở rộng biên điều khiển tốc độ, cho phép tinh chỉnh mô-men và tối ưu quá trình sản xuất cho các ứng dụng yêu cầu tốc độ thay đổi liên tục như băng tải, máy cán hoặc bơm có biến tải.
• Giao tiếp đa dạng (RS232/485, EtherCAT, CAN) cùng với hỗ trợ STO và SBC tạo điều kiện tích hợp an toàn với PLC và hệ thống điều khiển phân tán; kỹ sư có thể cấu hình bảo vệ an toàn phần cứng (STO) đồng thời giữ khả năng giám sát dữ liệu vận hành qua Modbus hoặc mạng trường công nghiệp.
• Tùy chọn EMC filter giúp giảm nhiễu phát xạ, cải thiện ổn định tín hiệu trong môi trường nhiều thiết bị điện tử; điều này làm giảm sự cố nhiễu trên các đường truyền tín hiệu tới PLC và cảm biến.
• Bộ hãm (braking resistors, DC braking) cho phép xử lý năng lượng tái sinh khi tải phát điện trở lại (ví dụ trong hệ thống nâng hạ), từ đó tránh tình trạng tăng điện áp trên bus DC và bảo vệ thiết bị nguồn, kéo dài tuổi thọ tụ lọc.
• Thiết kế chuẩn IP20 phù hợp bố trí trong tủ điện tiêu chuẩn; cấu hình này giảm bề mặt tiếp xúc với bụi và thuận lợi cho bảo trì nhưng vẫn yêu cầu lắp đặt trong môi trường kín để bảo đảm an toàn.
• Ngõ vào/ra số lượng lớn (analog in 2, digital in 8, analog out 1, digital out 2, relay out 1) cung cấp đủ tín hiệu để điều khiển phức tạp và phản hồi hệ thống mà không cần thêm module I/O ngoài.

Thông số kỹ thuật chi tiết 17F6A13-3411

Bảng dữ liệu đặc tính kỹ thuật

Phạm vi ứng dụng và Khả năng tương thích hệ thống

Giải pháp đấu nối cho công trình và nhà máy

Dựa trên thông số công suất 18.5kW và dòng 42A, biến tần này phù hợp cho hệ thống có mô-tơ trung bình đến lớn như băng tải, máy bơm công nghiệp, quạt hút và một số máy tiện hay máy đột dập trong dây chuyền sản xuất. Dải tần rộng và khả năng điều chỉnh PID cho phép kiểm soát chính xác tốc độ và mô-men, rất hữu ích khi yêu cầu điều chỉnh quy trình theo tải thực tế. Hỗ trợ giao tiếp EtherCAT/CAN và RS232/485 giúp tích hợp trực tiếp vào cấu trúc điều khiển PLC hoặc hệ thống SCADA, đặc biệt hữu dụng khi cần đồng bộ nhiều trục hay giám sát từ xa. Tùy chọn bộ hãm cho phép ứng dụng an toàn trong các hệ thống nâng hạ hoặc thang máy có nhu cầu tiêu tán năng lượng tái sinh; đồng thời, bộ lọc EMC tùy chọn làm giảm nhiễu cho các hệ thống điều khiển nhạy cảm như cabinet PLC, biến cảm và các cảm biến tín hiệu yếu. Do vỏ đạt chuẩn IP20, biến tần cần được đặt trong tủ điện kín để đảm bảo an toàn và hạn chế bụi xâm nhập.

Quy trình lắp đặt và Hướng dẫn đấu nối an toàn kỹ thuật

Các bước thi công và khuyến cáo từ nhà sản xuất

Trước khi bắt tay vào lắp đặt, bạn cần chuẩn bị đầy đủ dụng cụ: kìm tuốt cách điện có độ chính xác, kìm bấm cốt phù hợp với kích thước cos dùng cho dây dẫn 42A, cos đồng đúng tiêu chuẩn, găng tay cách điện chịu điện áp, tuốc-nơ-vít cách điện, băng keo cách điện và đồng hồ vạn năng. Kiểm tra bề mặt dây và cốt trước khi cắt để đảm bảo không có vết nứt hoặc ăn mòn. Chọn điểm lắp trong tủ điện đảm bảo thông gió tốt và khoảng cách an toàn so với nguồn tỏa nhiệt. Khi tuốt vỏ, tuốt vừa đủ để lộ lõi dẫn; tránh cắt vào lõi đồng gây giảm tiết diện dẫn và tăng điện trở mối nối. Kỹ thuật bấm cốt phải đảm bảo cos ngồi sát vào lõi; sử dụng kìm bấm có lực đều để tạo mối tiếp xúc cơ khí tốt và giảm nhiệt sinh tại mối nối khi tải lớn. Sau khi bấm, kéo thử nhẹ để kiểm tra cơ học; nếu cos lỏng, tháo ra và bấm lại với cos phù hợp.

Trong thao tác đấu nối, tuân thủ sơ đồ nối đất và nối nguồn chính xác. Kết nối nguồn 3 pha vào các ngõ L1-L2-L3 tương ứng; đảm bảo pha vào đúng trình tự nếu thiết bị không có chức năng tự dò pha. Nếu sử dụng bộ hãm hoặc điện trở phanh, bố trí điện trở ở khoảng cách an toàn và đảm bảo tản nhiệt đủ để tránh quá nhiệt. Nếu đấu nối bộ lọc EMC, tuân thủ sơ đồ nối đất để tránh tạo vòng nhiễu. Sau khi hoàn tất nối dây, sử dụng đồng hồ vạn năng để đo thông mạch giữa pha và đất, giữa các pha; kiểm tra giá trị điện trở cách điện giữa pha và đất theo tiêu chuẩn cơ sở trước khi cấp nguồn. Tiếp theo, cấp nguồn kiểm tra không tải để quan sát mất pha, dao động bất thường hoặc tiếng ồn cơ khí từ mô-tơ.

Các lỗi thường gặp là tuốt vỏ quá dài làm lộ nhiều lõi, bấm cos không đạt tiêu chuẩn khiến tăng nhiệt tại mối nối, và lắp thiết bị trong môi trường thiếu thông gió dẫn đến quá nhiệt tụ lọc. Để phòng tránh cháy nổ và ngắn mạch, luôn khóa nguồn khi thao tác, sử dụng cầu chì/khởi động từ có đặc tính bảo vệ phù hợp với dòng 42A, và không đấu nối EMC filter hoặc điện trở phanh khi chưa đọc hướng dẫn sản phẩm. Nếu phát hiện mùi khét hoặc khói trong lần cấp nguồn thử, ngắt ngay và kiểm tra lại đấu nối trước khi thử lại.

Nên mua 17F6A13-3411 ở đâu uy tín và chính hãng?

Đơn vị phân phối thiết bị điện công nghiệp hàng đầu

Tiêu chí lựa chọn nhà cung cấp cho khách hàng. Chọn nhà cung cấp có khả năng hỗ trợ kỹ thuật 24/7, cung cấp đầy đủ CO/CQ và cam kết bảo hành chính hãng, để khi gặp sự cố bạn nhận được phản hồi nhanh và chứng từ hợp lệ cho việc bảo hành và nghiệm thu.

KEB.VN là đối tác chuyên cung cấp giải pháp tự động hóa và thiết bị điện, tập trung vào năng lực hỗ trợ kỹ thuật cho khách hàng công nghiệp và tư vấn tích hợp hệ thống. Chúng tôi hỗ trợ cấu hình ban đầu, lựa chọn phiên bản phù hợp và hướng dẫn đấu nối theo tiêu chuẩn vận hành.

• Hàng chính hãng, có chứng từ CO/CQ và hóa đơn VAT theo yêu cầu nghiệm thu công trình.
• Giao hàng nhanh, hỗ trợ logistics cho các dự án cần thay thế khẩn cấp.
• Tư vấn kỹ thuật chuyên sâu, bao gồm hiệu chỉnh tham số PID, cấu hình truyền thông Modbus/EtherCAT và lựa chọn bộ lọc EMC hoặc bộ hãm phù hợp.
• Chính sách bảo hành theo tiêu chuẩn nhà sản xuất và hỗ trợ xử lý sự cố từ xa khi cần.
