Biến tần KEB 19F5A1R-76_A 30kW 3 Pha 220V

KEB 19F5A1R-76_A là biến tần thuộc dòng Combivert F5 Multi, thiết kế cho ứng dụng công nghiệp chung với khả năng điều khiển V/f và các chuẩn giao tiếp công nghiệp. Thiết bị hỗ trợ đầu vào/ra 3 pha 230V, công suất 30kW và dòng định mức 115A, phù hợp cho hệ thống truyền động trong nhà máy, tủ điện và dây chuyền tự động hóa.

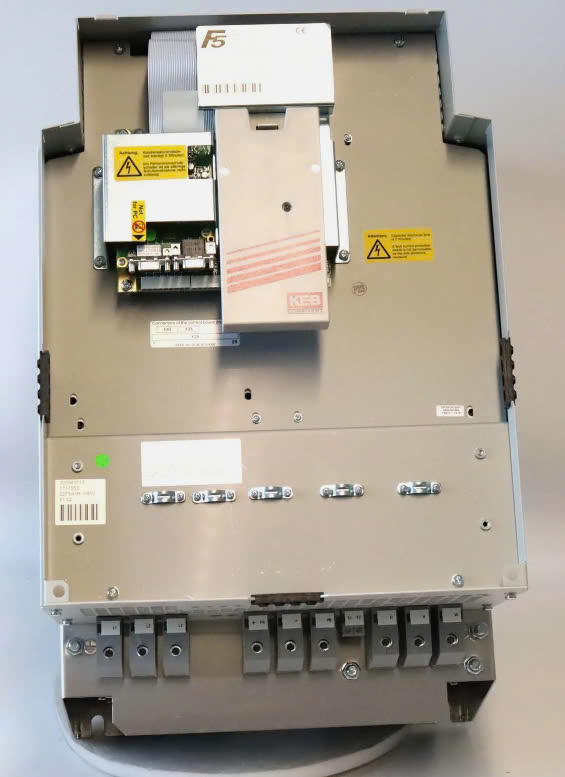

Hình ảnh sản phẩm (không có thẻ img gốc để giữ)

KEB 19F5A1R-76_A – Đánh giá hiệu suất và Tiêu chuẩn kỹ thuật

Phân tích đặc tính vật liệu và cấu trúc thiết kế

Biến tần KEB 19F5A1R-76_A được thiết kế nhằm tối ưu hóa độ ổn định và tuổi thọ trong môi trường công nghiệp. Các thành phần lõi nguồn và khối điều khiển thường dùng vật liệu bán dẫn công suất có khả năng chịu đỉnh tải cao, cho phép thiết bị đạt được hệ số quá tải 216% trong thời gian 1 phút mà không làm hỏng bộ nghịch lưu. Vỏ bảo vệ đạt chuẩn IP20 bảo vệ khỏi tiếp xúc với các phần tử điện bên trong; đây là lựa chọn thích hợp cho tủ điện khô trong nhà. Hệ thống lọc EMC tùy chọn giúp giảm nhiễu điện từ, bảo toàn chất lượng tín hiệu điều khiển cho PLC và các thiết bị nhạy cảm.

Thiết kế điện tử và quy trình sản xuất của KEB thường tuân theo tiêu chuẩn quốc tế về an toàn và khả năng tương thích điện từ (IEC), đồng thời đáp ứng các yêu cầu vận hành trong khoảng nhiệt độ từ -10°C đến +45°C, lưu kho từ -25°C đến +70°C. Các chỉ số này đảm bảo biến tần giữ được hiệu suất dẫn truyền công suất ổn định, giảm suy hao do nhiệt và biến đổi môi trường. Sự kết hợp giữa thiết kế mạch điều khiển và khả năng làm mát hợp lý giúp giảm nhiễu hài và duy trì dòng ra ổn định cho motor ở mức 3 pha 230V, hạn chế gián đoạn sản xuất và tăng thời gian hoạt động liên tục.

Ưu điểm nổi bật của KEB 19F5A1R-76_A trong hệ thống công nghiệp

Tối ưu hóa độ bền và khả năng chịu môi trường khắc nghiệt

Lựa chọn biến tần phù hợp quyết định tính ổn định của toàn bộ hệ truyền động. KEB 19F5A1R-76_A tích hợp các tính năng nhằm giảm rủi ro dừng máy, nâng cao hiệu suất vận hành và đơn giản hóa khâu bảo trì. Dưới đây là những ưu điểm kỹ thuật chính và tác động thực tế của chúng lên hệ thống.

• Hiệu suất quá tải cao: Khả năng chịu quá tải 216% trong 1 phút cho phép hệ thống chịu đựng được các giật tải ngắn hoặc gia tốc đột ngột của động cơ mà không kích hoạt ngắt bảo vệ, nhờ đó giảm việc dừng sản xuất do tải đột biến.
• Dòng định mức lớn 115A và công suất 30kW: Dòng và công suất này đảm bảo biến tần có biên an toàn cho các động cơ công nghiệp trung bình và các tổ máy trong dây chuyền, giúp giảm tỷ lệ quá tải liên tục và kéo dài tuổi thọ động cơ.
• Hỗ trợ đa dạng giao tiếp công nghiệp: Danh sách giao thức gồm Profibus, CANopen, DeviceNet, MODBUS, EtherNet TCP/IP, EtherCAT, PROFINET, v.v., cho phép tích hợp trực tiếp vào hệ thống điều khiển phân tán và SCADA mà không cần bộ chuyển đổi trung gian, từ đó giảm thời gian triển khai và rủi ro sai cấu hình.
• ECM filter tùy chọn: Tùy chọn lọc EMI giúp giảm nhiễu trở lại lưới và sang các thiết bị đo lường/điều khiển lân cận, đặc biệt quan trọng trong các tủ điện có PLC và cảm biến analog nhạy cảm; điều này cải thiện độ tin cậy điều khiển và giảm sai số khi đọc cảm biến.
• Đơn giản hóa hãm động năng: Braking unit tích hợp (+) giúp xử lý năng lượng tái sinh khi giảm tốc hoặc dừng tải quán tính cao mà không cần bộ hãm cơ ngoài, tối ưu không gian tủ điện và chi phí lắp đặt.
• Phạm vi nhiệt độ làm việc rộng: Vận hành an toàn từ -10°C đến +45°C và lưu trữ đến +70°C cho phép biến tần hoạt động trong nhiều điều kiện nhà xưởng khác nhau, giảm nguy cơ hỏng do nhiệt độ môi trường.
• Thiết kế theo module series (F5 Multi): Cấu trúc module giúp việc bảo trì, nâng cấp hoặc thay thế dễ dàng hơn, rút ngắn thời gian sửa chữa và tăng thời gian hoạt động của hệ thống.

Thông số kỹ thuật chi tiết 19F5A1R-76_A

Bảng dữ liệu đặc tính kỹ thuật

Phạm vi ứng dụng và Khả năng tương thích hệ thống

Giải pháp đấu nối cho công trình và nhà máy

Dựa trên thông số điện áp 3 pha 230V, công suất 30kW và dòng 115A, biến tần này phù hợp cho tủ điện công nghiệp điều khiển cụm motor trung bình, máy cắt kim loại, băng tải công nghiệp và máy nén vừa. Trong các hệ thống có yêu cầu điều khiển chính xác như thang máy hay dây chuyền đóng gói, khả năng tích hợp các giao thức truyền thông công nghiệp giúp biến tần truyền nhận lệnh và trạng thái nhanh chóng đến PLC hoặc hệ thống SCADA, giảm độ trễ điều khiển và sai số đồng bộ.

Với tính năng tránh nhiễu khi trang bị EMC filter tùy chọn và tính ổn định dòng ra nhờ thiết kế điện tử, biến tần phù hợp cho các vùng có nhiều thiết bị điện tử nhạy cảm, như tủ điều khiển PLC, servo hoặc cảm biến analog. Braking unit tích hợp cho phép xử lý năng lượng tái sinh trong các ứng dụng giảm tốc đột ngột, phù hợp cho băng tải dừng khẩn cấp hoặc hệ thống cắt rãnh có quán tính lớn.

Quy trình lắp đặt và Hướng dẫn đấu nối an toàn kỹ thuật

Các bước thi công và khuyến cáo từ nhà sản xuất

Trước khi bắt tay vào lắp đặt, chuẩn bị công cụ bao gồm kìm tuốt vỏ đúng kích thước, kìm bấm cos, cốt đồng phù hợp tiết diện, tua vít cách điện, găng tay cách điện, đồng hồ vạn năng và thiết bị đo cách điện nếu có. Kiểm tra trạng thái vỏ máy, đảm bảo không có hư hỏng cơ học hoặc vết nứt; kiểm tra nhãn kỹ thuật trên thân biến tần để xác nhận model và dải điện áp phù hợp với nguồn và tải. Đo trước thông mạch và cách điện của dây dẫn trước khi lắp để loại trừ dây bị chạm, đứt ngầm hoặc độ dẫn không đều.

Khi tiến hành đấu nối, tuốt vỏ cách điện ở chiều dài vừa đủ để tiếp xúc cốt không vượt quá phạm vi tiếp xúc của kẹp hoặc cos; tránh tuốt quá sâu làm tổn hại lõi dẫn. Lõi dẫn phải được làm sạch khỏi lớp oxy hóa trước khi bấm cos. Sử dụng cốt đồng phù hợp với tiết diện dây và kìm bấm có lực siết đúng chuẩn để đảm bảo mối tiếp xúc cơ – điện chắc chắn, giảm trở kháng tiếp xúc và tránh điểm nóng. Lắp đặt các bộ phận điện theo sơ đồ nối đất của nhà máy; đảm bảo PE nối đất vững chắc để giảm nguy cơ điện áp rò và bảo vệ an toàn cho người vận hành.

Sau khi hoàn tất đấu dây, thực hiện kiểm tra bằng đồng hồ vạn năng: đo thông mạch giữa các pha, đo cách điện giữa pha và đất, xác nhận không có ngắn mạch hoặc tiếp xúc lẫn nhau. Kiểm tra điện áp nguồn trước khi cấp; bật thiết bị ở chế độ thử không tải để quan sát tín hiệu lỗi ban đầu trên giao diện. Kiểm tra các thông số cấu hình cơ bản như tần số cơ bản, tỉ lệ V/f, ngưỡng quá tải và các tham số bẻ phanh nếu có. Nếu biến tần kết nối với PLC, kiểm thử truyền thông bằng lệnh khởi tạo và quan sát phản hồi qua giao thức tương ứng.

Lưu ý an toàn: không tiến hành lắp đặt khi nguồn vẫn có điện; luôn khóa nguồn và dán biển cảnh báo. Tránh nối sai pha nguồn và tải gây đảo chiều quay motor; đảm bảo tất cả vít kẹp đầu cuối được siết đảm bảo nhưng không quá lực gây biến dạng cos. Nếu phát hiện mùi khét, khói hay tiếng nổ nhỏ trong lần khởi động, ngắt nguồn ngay và kiểm tra toàn bộ mạch. Cẩn trọng khi làm việc gần các thành phần có điện áp cao; tuân thủ đầy đủ quy định an toàn điện và sử dụng trang thiết bị bảo hộ cá nhân để giảm rủi ro cháy nổ hoặc chạm điện.

Nên mua KEB 19F5A1R-76_A ở đâu uy tín và chính hãng?

Đơn vị phân phối thiết bị điện công nghiệp hàng đầu

Tiêu chí lựa chọn nhà cung cấp cho khách hàng. Nhà cung cấp uy tín cần có chính sách hỗ trợ kỹ thuật 24/7, cung cấp đầy đủ CO/CQ và hóa đơn VAT, đồng thời cam kết dịch vụ sau bán hàng để đảm bảo thiết bị được vận hành đúng chuẩn và được bảo hành chính hãng.

KEB.VN là đối tác chuyên cung cấp giải pháp tự động hóa và thiết bị điện, tập trung vào năng lực hỗ trợ kỹ thuật cho khách hàng công nghiệp. Đội ngũ kỹ sư của KEB.VN có kinh nghiệm về tích hợp biến tần, lập trình giao thức và tối ưu hóa hệ thống truyền động cho các ứng dụng sản xuất.

• Hàng chính hãng: Cung cấp sản phẩm có đầy đủ chứng từ CO/CQ và hóa đơn VAT để phục vụ xuất hóa đơn doanh nghiệp.
• Giao hàng nhanh: Hệ thống kho và logistics hỗ trợ giao hàng cho các dự án với yêu cầu gấp rút.
• Tư vấn kỹ thuật chuyên sâu: Hỗ trợ chọn model, cấu hình tham số và tích hợp giao tiếp mạng công nghiệp phù hợp với PLC/SCADA.
• Hỗ trợ bảo hành và hậu mãi: Cam kết bảo hành chính hãng và cung cấp phụ kiện thay thế khi cần.
