Biến tần KEB 20F5A1R-76_A 37kW 3 Pha 220V

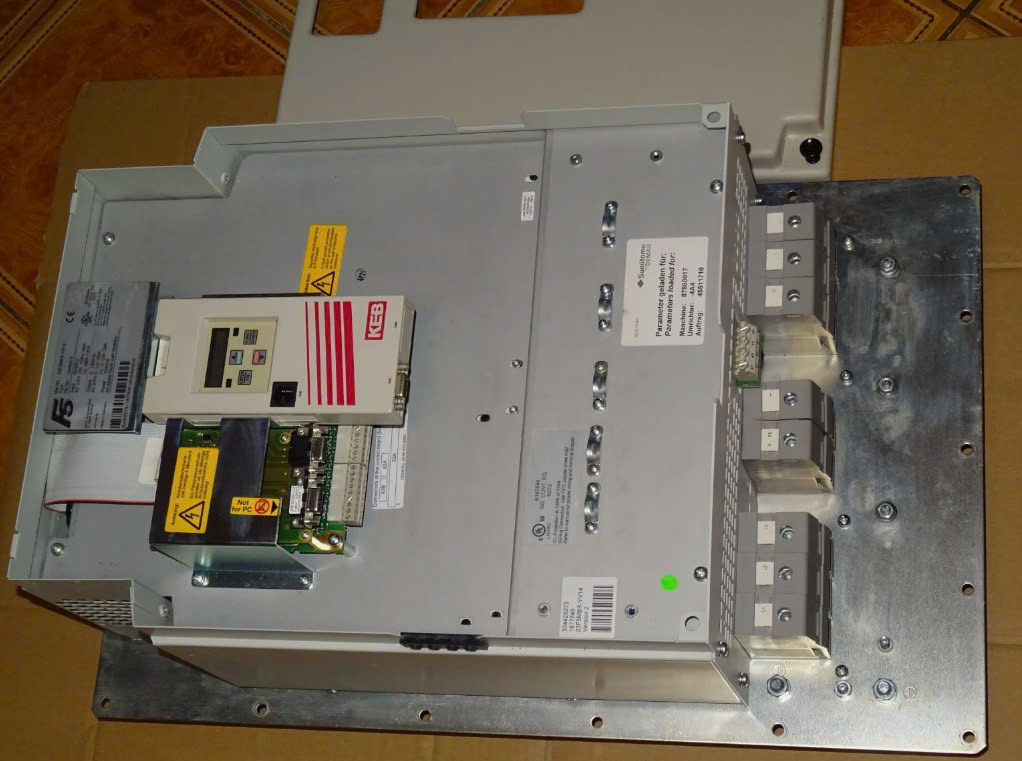

KEB Combivert F5 Multi 20F5A1R-76_A là một bộ điều khiển tốc độ (biến tần) công suất trung bình phục vụ ứng dụng công nghiệp. Sản phẩm tuân thủ cấu hình điện ba pha 230V, công suất 37kW và cung cấp các giao tiếp truyền thông mở rộng để tích hợp hệ thống tự động hóa.

KEB Combivert F5 Multi 20F5A1R-76_A – Đánh giá hiệu suất và Tiêu chuẩn kỹ thuật

Phân tích đặc tính vật liệu và cấu trúc thiết kế

Thông số kỹ thuật cho thấy thiết bị vận hành ở điện áp chính 230V, dòng danh định 145A và được đóng gói trong vỏ bảo vệ đạt IP20. Mức chuẩn này cho thấy thiết bị được thiết kế chủ yếu cho lắp đặt trong tủ điện kín, nơi có kiểm soát bụi và độ ẩm, thay vì treo ngoài trời. Giá trị overload 216% trong 1 phút biểu thị khả năng chịu quá tải tạm thời rất cao, hữu ích khi khởi động động cơ lớn hoặc khi hệ thống gặp tải tăng đột ngột; điều này giúp giảm yêu cầu về khởi động mềm bên ngoài và tăng độ tin cậy vận hành. Dải nhiệt độ hoạt động từ -10 đến +45°C và nhiệt độ bảo quản -25 đến +70°C xác định khoảng môi trường cho phép, đánh giá được phạm vi sử dụng trong nhà máy có điều hòa nhiệt độ hoặc kho thiết bị kỹ thuật.

Ưu điểm nổi bật của KEB Combivert F5 Multi 20F5A1R-76_A trong hệ thống công nghiệp

Tối ưu hóa độ bền và khả năng chịu môi trường khắc nghiệt

Chọn đúng biến tần cho dây chuyền sản xuất ảnh hưởng trực tiếp đến tuổi thọ động cơ, độ ổn định quá trình và chi phí vận hành. KEB Combivert F5 Multi cung cấp dòng danh định và khả năng quá tải phù hợp với nhiều động cơ công nghiệp, đồng thời hỗ trợ các giao thức truyền thông để tích hợp dễ dàng với PLC và hệ SCADA.

• Khả năng chịu quá tải 216% trong 1 phút giúp thiết bị đáp ứng tốt các tình huống khởi động và tải đột biến; điều này giảm rủi ro quá tải cho mạch nguồn và cho phép thiết kế hệ thống khởi động đơn giản hơn, giảm tổn thất do quá tải lặp lại.
• Dòng danh định 145A và công suất 37kW xác định khả năng điều khiển tải trung bình đến lớn; điều này có nghĩa bộ biến tần có thể chạy trực tiếp các motor công nghiệp phổ biến mà không cần bộ giảm tốc hay thêm mạch khuếch đại công suất, từ đó giảm chi phí phần cứng và điểm lỗi.
• Hỗ trợ nhiều giao thức truyền thông (Profibus, CANopen, MODBUS, EtherNet/IP, ProfiNET, SERCOS II…) tạo lợi thế khi tích hợp vào hệ thống tự động hóa phức tạp; kỹ sư hệ thống có thể lựa chọn giao thức phù hợp để đồng bộ hóa dữ liệu vận hành, chẩn đoán lỗi và lập lịch bảo trì.
• Tùy chọn lọc EMC cho phép giảm nhiễu điện từ phát sinh từ biến tần; đối với các hệ thống có yêu cầu khắt khe về EMC, việc bật lọc sẽ cải thiện tính ổn định tín hiệu của các cảm biến và thiết bị điều khiển lân cận.
• Braking unit tích hợp giúp kiểm soát năng lượng phanh khi động cơ phát điện lại trong quá trình giảm tốc hoặc tải tái tạo; điều này bảo vệ các thành phần nguồn và giảm nhu cầu về điện trở phanh rời.
• Chế độ điều khiển V/f cho phép điều khiển đơn giản, hiệu quả cho nhiều ứng dụng vòng hở; đối với những ứng dụng không cần điều khiển vectơ, V/f cung cấp cân bằng tốt giữa hiệu suất và chi phí.
• Thiết kế vỏ IP20, kết hợp với dải nhiệt độ làm việc, cung cấp tham số rõ ràng để lựa chọn vị trí lắp đặt: phù hợp cho tủ điện trong nhà máy, nơi điều kiện môi trường được kiểm soát, giúp giảm rủi ro hỏng hóc do bụi hoặc ẩm.

Thông số kỹ thuật chi tiết 20F5A1R-76_A

Bảng dữ liệu đặc tính kỹ thuật

Phạm vi ứng dụng và Khả năng tương thích hệ thống

Giải pháp đấu nối cho công trình và nhà máy

Dựa trên các thông số điện: công suất 37kW, dòng 145A và đầu vào/ra ba pha 230V, biến tần này phù hợp với các tủ điện điều khiển động lực, bơm công suất trung bình, quạt lớn và băng tải trong dây chuyền sản xuất. Mức overload 216% cho phép thiết bị xử lý các khởi động có mômen lớn mà không cần bộ biến mô men phụ trợ, điều này có lợi cho các hệ thống yêu cầu khả năng tăng tốc nhanh hoặc thường xuyên dừng khởi động. Hỗ trợ đa dạng giao thức truyền thông giúp biến tần tích hợp trực tiếp với PLC, bộ điều khiển chuyển mạch và hệ thống SCADA; nhờ đó, kỹ sư có thể thực hiện giám sát, cấu hình từ xa và thu thập dữ liệu vận hành để tối ưu hóa quá trình.

Với vỏ IP20 và dải nhiệt độ hoạt động, thiết bị phù hợp lắp trong tủ điện trong nhà máy hoặc phòng điều khiển. Đối với ứng dụng như thang máy, mặc dù dữ liệu cho biết “general purpose”, cần kiểm tra thêm tiêu chuẩn an toàn riêng biệt cho thang máy; tuy nhiên các thông số về dòng và khả năng phanh cho thấy biến tần có thể đáp ứng phần lớn yêu cầu truyền động nếu kèm theo giải pháp an toàn phù hợp. Trong các hệ thống tự động hóa đòi hỏi khả năng chống nhiễu và kết nối mạng, tùy chọn lọc EMC và dải giao thức phong phú là lợi thế lớn để duy trì tính ổn định tín hiệu và tương thích thiết bị.

Quy trình lắp đặt và Hướng dẫn đấu nối an toàn kỹ thuật

Các bước thi công và khuyến cáo từ nhà sản xuất

Trước khi bắt đầu, chuẩn bị đầy đủ dụng cụ: kìm tuốt vỏ cách điện, dao cách điện chuyên dụng, kìm bấm cos phù hợp kích thước cốt, bộ cos đồng tương thích tiết diện cáp, găng tay cách điện, vít siết lực có moment, và một đồng hồ vạn năng để kiểm tra thông mạch/cách điện. Kiểm tra bề mặt vỏ và các đầu cáp đảm bảo không có dấu hiệu hư hỏng cơ học hoặc ăn mòn. Xác định rõ dây nguồn, dây tiếp địa và các đường tín hiệu điều khiển theo sơ đồ đấu nối của hệ thống; tách nguồn lực và tín hiệu khỏi nhau để giảm nhiễu khi cài đặt.

Khi tuốt vỏ dây, tuốt đủ chiều dài theo yêu cầu đầu cos, tránh tuốt quá sâu để không làm trầy sước hoặc cắt vào lõi dẫn điện. Sử dụng kìm tuốt chuẩn để đảm bảo đầu lõi dây còn nguyên vẹn, không làm rối sợi dẫn. Sau khi tuốt, ép cos bằng kìm bấm chuyên dụng, kiểm tra lực bấm và đảm bảo cos cố định chặt vào lõi; đầu cos không được lỏng vì sẽ tạo điểm nóng khi đóng điện. Đối với dây nguồn lớn dẫn đến biến tần, siết ốc đầu cọc theo moment quy định để bảo đảm tiếp xúc kín và giảm điện trở tiếp xúc. Kết nối dây tiếp địa chắc chắn, vì tiếp địa tốt giảm nguy cơ nhiễu và đảm bảo an toàn khi sự cố.

Sau khi đấu nối hoàn tất, dùng đồng hồ vạn năng hoặc megger để kiểm tra thông mạch dây nguồn và kiểm tra cách điện giữa pha và đất theo quy định an toàn. Thực hiện kiểm tra không có tải trước khi cấp nguồn: đo trở kháng đường dẫn, kiểm tra rằng không có ngắn mạch pha-phà hoặc pha-trái đất. Khi cấp nguồn thử nghiệm lần đầu, theo dõi dòng khởi động, nhiệt độ vỏ và báo lỗi trên biến tần; nếu phát hiện sự bất thường như dòng lớn vượt ngưỡng, rung động hoặc báo lỗi EMC, dừng cấp nguồn và kiểm tra lại đấu nối, đặt lại cấu hình tham số.

Các lỗi hay gặp trong lắp đặt bao gồm: cos lỏng gây điểm nóng, thiếu tiếp địa, đấu nhầm pha/tín hiệu, lắp đặt tại vị trí không đủ thông gió dẫn đến quá nhiệt. Phòng tránh bằng cách tuân thủ moment siết, dùng cos phù hợp tiết diện, giữ khoảng cách thông gió theo hướng dẫn lắp đặt và lắp lọc EMC khi môi trường có nhiễu mạnh. Trong mọi trường hợp, luôn tuân theo quy định an toàn điện và sử dụng dụng cụ cách điện khi thao tác nhằm giảm nguy cơ giật điện và cháy nổ.

Nên mua KEB Combivert F5 Multi 20F5A1R-76_A ở đâu uy tín và chính hãng?

Đơn vị phân phối thiết bị điện công nghiệp hàng đầu

Tiêu chí lựa chọn nhà cung cấp cho khách hàng. Nhà cung cấp cần có khả năng hỗ trợ kỹ thuật 24/7, cung cấp đầy đủ CO/CQ và hóa đơn VAT để đảm bảo tính pháp lý và bảo hành thiết bị; điều này giúp giảm rủi ro pháp lý và dễ dàng cho bảo trì sau bán hàng.

KEB.VN là đối tác chuyên cung cấp giải pháp tự động hóa và thiết bị điện, tập trung vào năng lực hỗ trợ kỹ thuật. Chúng tôi cung cấp dịch vụ tư vấn chọn thiết bị phù hợp, cấu hình tham số và hỗ trợ lắp đặt tại hiện trường khi cần thiết.

• Hàng chính hãng: đảm bảo nguồn gốc KEB, đầy đủ chứng từ CO/CQ và chính sách bảo hành theo nhà sản xuất.
• Giao hàng nhanh: kho hàng và mạng lưới logistics được tối ưu cho giao hàng nội thành và tỉnh, giảm thời gian dừng máy cho khách hàng.
• Tư vấn kỹ thuật chuyên sâu: đội ngũ kỹ thuật có kinh nghiệm tích hợp biến tần vào hệ thống PLC/SCADA, hỗ trợ lựa chọn giao thức truyền thông và cấu hình tham số vận hành.
• Hỗ trợ hậu mãi: dịch vụ bảo hành, cung cấp phụ tùng thay thế và hỗ trợ chẩn đoán từ xa khi cần.
