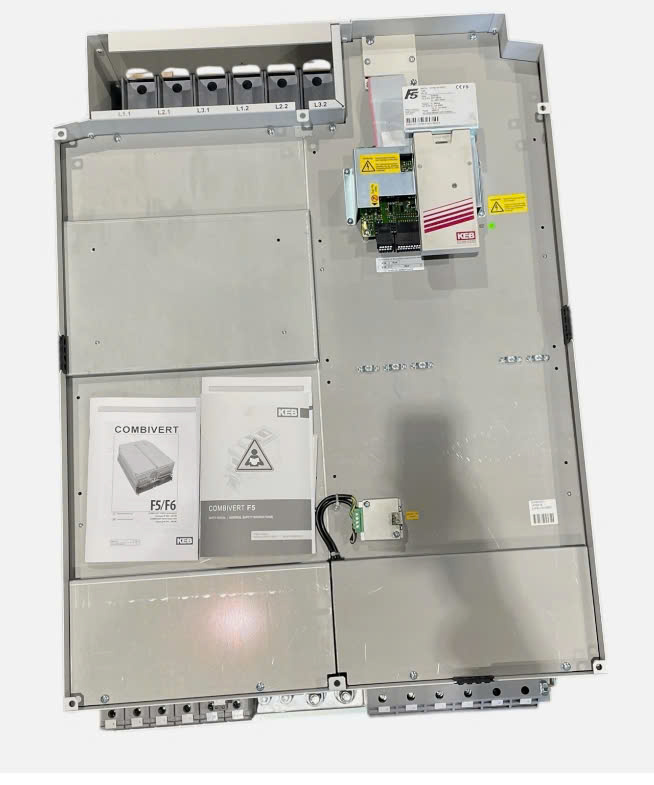

Biến tần KEB 21F5A1R-76_A 45kW 3 Pha 220V

KEB Combivert F5 Multi (Model 21F5A1R-76_A) là bộ biến tần công nghiệp 3 pha công suất 45kW, thiết kế cho ứng dụng điều khiển motor tổng quát. Sản phẩm thuộc dòng biến tần KEB, tích hợp khả năng phanh và tương thích nhiều giao thức truyền thông công nghiệp chuẩn.

Hình ảnh sản phẩm (không có thẻ img gốc để chèn)

KEB Combivert F5 Multi (21F5A1R-76_A) – Đánh giá hiệu suất và Tiêu chuẩn kỹ thuật

Phân tích đặc tính vật liệu và cấu trúc thiết kế

Thiết kế của biến tần KEB F5 Multi dựa trên nền tảng linh kiện công nghiệp chất lượng cao, với cấu trúc vỏ đạt chuẩn bảo vệ IP20, phù hợp gắn tủ điện kín và môi trường có bụi nhưng không chịu nước trực tiếp. Hệ thống điện tử điều khiển sử dụng linh kiện bán dẫn công suất cho phép chịu dòng cao (Current 180 A) và cung cấp công suất liên tục 45 kW. Các thành phần mạch nguồn và mô-đun công suất được bố trí tối ưu để giảm điện trở tiếp xúc và tổn thất điện năng, giúp duy trì hiệu suất ở dải dòng lớn. Chế độ điều khiển V/f có sẵn cho phép điều chỉnh mô-men khởi động và vận hành đơn giản cho các motor không cần vòng kín.

Về an toàn và tương thích điện từ, sản phẩm cho phép tích hợp bộ lọc EMC (tùy chọn) để giảm nhiễu tần số cao phát ra trên đường cấp nguồn, giúp hệ thống đạt chuẩn EMC trong môi trường công nghiệp. Khả năng quá tải 216% trong 1 phút cho thấy biến tần có dự trữ năng lực để đáp ứng xung tải khởi động hoặc tình huống quá tải ngắn hạn mà không gây hư hại, đồng thời giảm nhu cầu chọn máy phát/động cơ với chỉ số dư công suất lớn. Khoảng nhiệt độ làm việc từ -10°C đến +45°C và nhiệt độ lưu kho -25°C đến +70°C phản ánh dải bền cơ bản đủ cho hầu hết nhà máy sản xuất và hệ thống cơ điện công nghiệp.

Ưu điểm nổi bật của KEB Combivert F5 Multi (21F5A1R-76_A) trong hệ thống công nghiệp

Tối ưu hóa độ bền và khả năng chịu môi trường khắc nghiệt

Chọn đúng bộ biến tần ảnh hưởng trực tiếp vào độ ổn định sản xuất, tuổi thọ motor và chất lượng điều khiển. KEB F5 Multi cung cấp một tổ hợp các đặc tính giúp kỹ sư thiết kế hệ thống giảm rủi ro vận hành và tối ưu hóa chi phí đầu tư ban đầu.

• Khả năng chịu dòng lớn và dự phòng quá tải: Với dòng định mức 180 A và khả năng quá tải 216% trong 1 phút, biến tần chịu được xung tải khi khởi động động cơ có quán tính lớn hoặc tải thay đổi đột ngột, giảm khả năng nhảy aptomat do quá tải tạm thời và bảo vệ motor khỏi tình trạng quá nhiệt.
• Phanh động cơ tích hợp: Mạch braking unit được tích hợp sẵn giúp xử lý năng lượng tái sinh khi giảm tốc nhanh, tránh hiện tượng quá điện áp trên bus DC và giảm nhu cầu thêm kháng/điện trở phanh rời, từ đó tiết kiệm không gian trong tủ và đơn giản hóa đấu nối.
• Tương thích giao thức truyền thông đa dạng: Hỗ trợ Profibus, CANopen, DeviceNet, MODBUS, EtherNet TCP/IP, EtherCAT, POWERLINK, ProfiNET, EtherNet/IP, SERCOS II và các giao thức khác cho phép tích hợp dễ dàng với PLC, SCADA và hệ thống điều khiển phân tán, giúp giảm thời gian cài đặt và đồng bộ hóa dữ liệu vận hành.
• Tuỳ chọn bộ lọc EMC: Khả năng lắp bộ lọc EMC tùy chọn giúp giảm nhiễu điện từ cho hệ thống cấp nguồn và đường tín hiệu, quan trọng khi kết nối với các thiết bị đo lường nhạy cảm hoặc các biến tần khác trong cùng hệ thống mà không gây can nhiễu qua lại.
• Dải nhiệt độ vận hành rộng: Phạm vi làm việc -10…+45°C và lưu trữ tới +70°C cho phép lắp đặt trong nhiều điều kiện môi trường công nghiệp thông thường, giảm yêu cầu làm mát thêm nếu bố trí trong tủ có điều hòa.
• Thiết kế thích hợp cho ứng dụng đa mục đích: Là biến tần “general purpose” nên cấu hình điện và điều khiển phù hợp cho băng tải, quạt, bơm, máy tiện, máy ép hoặc các ứng dụng có yêu cầu điều chỉnh tốc độ linh hoạt, giúp giảm số lượng loại thiết bị cần dự trữ trong kho phụ tùng.
• Tiêu chuẩn chất lượng sản phẩm và chứng từ đầy đủ: Sản phẩm mới 100%, đi kèm hóa đơn VAT và bảo hành chính hãng, thuận tiện cho các dự án cần chứng từ đầu vào và bảo hành theo hợp đồng.

Thông số kỹ thuật chi tiết 21F5A1R-76_A

Bảng dữ liệu đặc tính kỹ thuật

Phạm vi ứng dụng và Khả năng tương thích hệ thống

Giải pháp đấu nối cho công trình và nhà máy

Dựa trên thông số công suất 45 kW và dòng 180 A cùng tính năng phanh và đa dạng giao thức truyền thông, KEB F5 Multi phù hợp cho tủ điều khiển trung tâm trong nhà máy, hệ thống băng tải công nghiệp, máy ép, máy cán hoặc các tổ hợp truyền động có khối tải lớn. Trong ứng dụng thang máy hoặc hệ thống nâng hạ, khả năng phanh tích hợp và điều khiển chính xác tốc độ giúp kiểm soát vị trí và giảm dao động. Ở dây chuyền sản xuất tự động hóa, tính tương thích với nhiều giao thức mạng cho phép biến tần truyền trạng thái, báo lỗi và nhận setpoint từ PLC/SCADA một cách trực tiếp, giúp giảm thời gian tích hợp và tăng tính tin cậy của hệ điều khiển.

Đối với điện dân dụng hoặc các ứng dụng có yêu cầu nhiễu thấp và tương tác với thiết bị nhạy cảm, tùy chọn lắp bộ lọc EMC giúp hạn chế phát xạ EMI, giảm khả năng can nhiễu lên hệ thống điều khiển và các cảm biến. Vỏ IP20 yêu cầu lắp trong tủ kín hoặc vị trí tránh nước, vì vậy khi dùng ngoài trời hoặc môi trường ẩm ướt cần bổ sung tủ có độ bảo vệ phù hợp.

Quy trình lắp đặt và Hướng dẫn đấu nối an toàn kỹ thuật

Các bước thi công và khuyến cáo từ nhà sản xuất

Trước khi bắt đầu, chuẩn bị đầy đủ dụng cụ: kìm tuốt, cốt bấm (cos), cờ lê để siết ốc, vít bắt tủ, găng tay cách điện, đồng hồ vạn năng và máy đo cách điện nếu có. Kiểm tra bề mặt dây điện, loại bỏ vết xước hoặc nhiễm dầu mỡ; đảm bảo lõi đồng không bị oxy hóa hoặc dập nát. Khi cắt dây, thực hiện trong điều kiện cắt vuông góc để tránh làm vẹo lõi. Tiến hành đấu nối theo quy trình: tắt nguồn tổng, khóa nguồn và dán nhãn vị trí dây để tránh nhầm lẫn; cấp nguồn vào cấp đúng ngõ vào 3 pha 230 V như thông số kỹ thuật; đấu dây motor vào đầu ra đã được phân biệt rõ ràng; nếu sử dụng cốt bấm, tuốt vỏ theo chiều dài khuyến cáo của nhà sản xuất để lộ đủ tiết diện lõi mà không làm sứt mẻ bện lõi, đưa lõi vào cos, bấm chặt đảm bảo không có sợi lõi thò ra. Siết các đầu nối lực siết phù hợp theo khuyến cáo để đảm bảo tiếp xúc điện tốt, tránh hiện tượng nóng chỗ tiếp xúc dẫn đến mất kết nối hoặc cháy điểm nối.

Sau khi lắp, tiến hành kiểm tra thông mạch và đo điện trở cách điện bằng đồng hồ vạn năng và máy đo cách điện: kiểm tra giữa pha và pha, pha và mass; các giá trị cách điện phải nằm ngoài ngưỡng rò rỉ cho phép trước khi đóng nguồn. Kiểm tra chức năng phanh bằng cách thực hiện chạy thử không tải, quan sát hiện tượng quá điện áp bus DC hoặc báo lỗi quá dòng. Kết nối giao tiếp RS485/Ethernet cần kiểm tra địa chỉ và tốc độ truyền, thực hiện test trao đổi dữ liệu với PLC để xác nhận lệnh nhận và phản hồi trạng thái.

Các lỗi thường gặp gồm: tuốt quá sâu làm tổn thương lõi dẫn đến điểm yếu cơ học; bấm cos không đủ lực gây tăng điện trở tiếp xúc; lắp biến tần trong tủ thiếu thông gió khiến nhiệt độ nội bộ vượt ngưỡng; đấu nhầm pha gây quay ngược chiều không mong muốn. Để phòng tránh, luôn tuân thủ kích thước tuốt vỏ, sử dụng cos phù hợp với tiết diện lõi, bố trí khe tản nhiệt và quạt hút nếu tủ kín, và kiểm tra lần cuối bằng đo điện trở cách điện và đo dòng trước khi vận hành chính thức.

Nên mua KEB Combivert F5 Multi (21F5A1R-76_A) ở đâu uy tín và chính hãng?

Đơn vị phân phối thiết bị điện công nghiệp hàng đầu

Tiêu chí lựa chọn nhà cung cấp cho khách hàng. Chọn nhà cung cấp cần ưu tiên các tiêu chí hỗ trợ kỹ thuật 24/7, khả năng cung cấp CO/CQ đầy đủ và chính sách bảo hành rõ ràng; điều này giúp giảm rủi ro mua hàng giả, đảm bảo thay thế phụ tùng nhanh khi cần và thuận tiện trong hồ sơ nghiệm thu dự án.

KEB.VN là đối tác chuyên cung cấp giải pháp tự động hóa và thiết bị điện, chuyên phân phối biến tần, PLC và phụ kiện tủ điện với năng lực hỗ trợ kỹ thuật tại chỗ và tư vấn cấu hình cho hệ thống vận hành công nghiệp.

• Hàng chính hãng, chứng từ đầy đủ (CO/CQ, hóa đơn VAT).
• Giao hàng nhanh và có phương án vận chuyển an toàn cho thiết bị điện nhạy cảm.
• Tư vấn kỹ thuật chuyên sâu bởi đội ngũ kỹ sư có kinh nghiệm tích hợp biến tần vào hệ thống SCADA/PLC.
• Hỗ trợ sau bán hàng và bảo hành chính hãng theo quy định nhà sản xuất.
