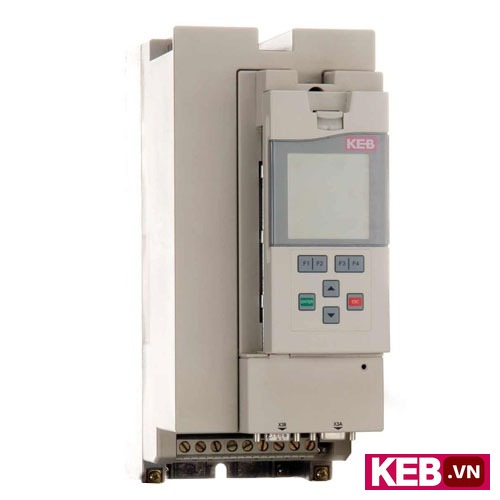

Biến tần KEB 23F5A1/3R-94xA 75kW 3 Pha 380V

23F5A1/3R-94xA là biến tần công nghiệp thuộc dòng KEB Combivert F5 Multi, thiết kế cho ứng dụng general purpose với công suất 75 kW. Bài viết này tập trung vào phân tích kỹ thuật, hiệu suất vận hành và các tiêu chí lựa chọn khi tích hợp biến tần KEB vào hệ thống tự động hóa công nghiệp.

23F5A1/3R-94xA – Đánh giá hiệu suất và Tiêu chuẩn kỹ thuật

Phân tích đặc tính vật liệu và cấu trúc thiết kế

Mô-đun nguồn của biến tần 23F5A1/3R-94xA dựa trên thành phần bán dẫn công suất hiện đại được bố trí trên hệ thống tản nhiệt tích hợp, cho phép xử lý dòng lên tới 150 A và duy trì công suất định mức 75 kW ở nguồn chính 400 V ba pha. Vỏ máy đạt chuẩn bảo vệ IP20, phù hợp lắp trong tủ điều khiển có che chắn, đồng thời giảm nguy cơ tiếp xúc với các bộ phận mang điện. Thiết kế làm mát và bố trí bo mạch ảnh hưởng trực tiếp đến khả năng chịu quá tải: biến tần này có khả năng quá tải tới 216% trong 1 phút, thể hiện hệ thống tản nhiệt và giới hạn dòng bảo vệ được hiệu chỉnh cho ứng dụng tải nặng ngắn hạn. Các chức năng như đơn vị hãm (braking unit) tích hợp và tuỳ chọn bộ lọc EMC cho thấy nhà sản xuất chú trọng giảm nhiễu điện từ và cải thiện ổn định điện áp ra, điều này giúp duy trì chất lượng cung cấp cho motor và hệ điều khiển. Khoảng nhiệt độ vận hành từ -10 đến +45 °C và lưu trữ từ -25 đến +70 °C cho thấy linh hoạt về môi trường lắp đặt; tuy nhiên cần đảm bảo thông gió và điều kiện môi trường phù hợp để tránh giảm tuổi thọ linh kiện trong điều kiện nóng hoặc ẩm.

Ưu điểm nổi bật của 23F5A1/3R-94xA trong hệ thống công nghiệp

Tối ưu hóa độ bền và khả năng chịu môi trường khắc nghiệt

Chọn đúng biến tần giúp giảm chi phí vận hành và tăng độ tin cậy của dây chuyền. 23F5A1/3R-94xA cung cấp các tính năng phù hợp cho các hệ thống công nghiệp có nhu cầu công suất lớn, vận hành liên tục và yêu cầu phản hồi điều khiển chặt chẽ. Dưới đây là những lợi thế kỹ thuật chi tiết khi tích hợp sản phẩm này vào hệ thống tự động hóa.

• Khả năng chịu quá tải cao: Với thông số quá tải 216% trong 1 phút, biến tần cho phép hệ thống chịu các xung tải khởi động hoặc tải tăng đột ngột mà không bị sập, giúp giảm khả năng nhảy cầu bảo vệ và bảo vệ cơ khí cho motor trong các chu kỳ vận hành nặng.
• Dòng định mức lớn 150 A: Dòng ra 150 A cho phép vận hành motor công suất 75 kW ở điện áp 400 V mà không phải ghép nhiều thiết bị song song; điều này đơn giản hóa sơ đồ đấu nối và giảm tổn thất do tiếp xúc, đồng thời cải thiện độ ổn định điện áp cho tải.
• Đầu ra 3 pha và nguồn chính 400 V: Thiết kế 3 pha tương thích trực tiếp với hệ thống công nghiệp tiêu chuẩn, tối ưu hóa hiệu suất động cơ và giảm nhấp nhô mô-men so với vận hành một pha hoặc sử dụng biến đổi trung gian.
• Đơn vị hãm tích hợp: Tích hợp braking unit giúp thu hồi hoặc tiêu tán năng lượng khi hệ thống giảm tốc nhanh, giảm hao mòn cơ khí và giảm yêu cầu về các thiết bị hãm ngoài, đồng thời ổn định quá trình dừng của thiết bị truyền động.
• Tùy chọn bộ lọc EMC: Tùy chọn EMC filter cho phép giảm nhiễu điện từ, cần thiết khi biến tần lắp gần bộ điều khiển PLC, cảm biến hoặc truyền thông công nghiệp; điều này cải thiện tính tương thích điện từ và giảm nguy cơ nhiễu trong hệ thống điều khiển.
• Hỗ trợ giao tiếp phong phú: Danh sách giao thức bao gồm Profibus, CANopen, MODBUS, EtherNet TCP/IP, EtherCAT, ProfiNET, SERCOS II… cho phép tích hợp linh hoạt vào đa dạng kiến trúc mạng truyền thông công nghiệp, tạo thuận lợi cho ứng dụng giám sát và điều khiển từ xa.
• Khoảng nhiệt độ vận hành rộng: Hoạt động từ -10 đến +45 °C và lưu trữ từ -25 đến +70 °C cho phép lắp đặt trong nhiều điều kiện môi trường khác nhau; tuy nhiên cần lưu ý thông gió cho tủ đặt biến tần để duy trì hiệu năng lâu dài.

Thông số kỹ thuật chi tiết 23F5A1/3R-94xA

Bảng dữ liệu đặc tính kỹ thuật

Phạm vi ứng dụng và Khả năng tương thích hệ thống

Giải pháp đấu nối cho công trình và nhà máy

Với công suất 75 kW và dòng 150 A, 23F5A1/3R-94xA phù hợp cho tủ điện điều khiển máy kéo lớn, bơm công nghiệp, quạt công suất cao và các bộ truyền động trong dây chuyền sản xuất. Điện áp chính 400 V ba pha tương thích trực tiếp với lưới phân phối công nghiệp, nên biến tần này thích hợp để thay thế cho các khối điều khiển tương tự mà không cần biến đổi trung gian. Đơn vị hãm tích hợp hỗ trợ hiệu quả cho các ứng dụng yêu cầu phanh động năng như băng tải có tải động, máy nâng hạ và các hệ thống cần phanh chính xác; nhờ đó giảm sự phụ thuộc vào điện trở hãm rời và tiết kiệm không gian tủ.

Khả năng tùy chọn bộ lọc EMC và bộ giao tiếp phong phú làm cho thiết bị tương thích tốt với các hệ thống điều khiển PLC, hệ thống SCADA và mạng công nghiệp đa dạng. Khi tích hợp với PLC, bộ lọc EMC giảm khả năng nhiễu cao tần ảnh hưởng đến các tín hiệu điều khiển và cảm biến, giúp đảm bảo tín hiệu truyền thông ổn định cho các protocol như ProfiNET hoặc EtherCAT. Do đó, biến tần này phù hợp cho các hệ thống tự động hóa có yêu cầu cao về tính ổn định tín hiệu và điều khiển đóng mở nhiều vòng PID.

Quy trình lắp đặt và Hướng dẫn đấu nối an toàn kỹ thuật

Các bước thi công và khuyến cáo từ nhà sản xuất

Trước khi bắt đầu, chuẩn bị bộ dụng cụ gồm kìm tuốt vỏ có giới hạn chiều dài tuốt, kìm bấm cos phù hợp kích thước cos cho cỡ dẫn 150 A, găng tay cách điện, tuốc nơ vít cách điện, đồng hồ vạn năng và thiết bị đo cách điện nếu có. Kiểm tra bề mặt dây dẫn, đầu cáp và cos để không có vết nứt, oxi hóa hoặc bavia kim loại; mọi vết hư hại cần được cắt bỏ và gia công lại để đảm bảo tiếp xúc tốt. Khi lắp biến tần vào tủ, cố định thiết bị chắc chắn trên ray hoặc mặt tủ, đảm bảo khe hở xung quanh theo yêu cầu tản nhiệt; không chèn chắn các khe tản nhiệt và giữ khoản cách giữa các thiết bị sinh nhiệt cao.

Thao tác đấu nối cần tuân thủ quy trình tuốt vỏ chính xác: tuốt vỏ vừa đủ để lộ phần lõi thích hợp theo kích thước cos, tránh tuốt quá mức làm lộ phần lõi dài gây nguy cơ tiếp xúc chạm. Không để vết cắt hay vết khía trên lõi dẫn vì sẽ làm yếu tiết diện dẫn điện. Sử dụng cos phù hợp, luồn lõi vào cos cho hết chiều sâu rồi thực hiện bấm cos với kìm bấm chuyên dụng; kiểm tra cơ học kết nối bằng cách kéo nhẹ để đảm bảo cos không tuột. Đối với đầu đấu động lực, siết bu lông đầu cos theo mô men khuyến cáo của nhà sản xuất hoặc theo tiêu chuẩn kỹ thuật để tránh tiếp xúc không tốt dẫn đến tăng nhiệt tại mối nối.

Sau khi đấu nối, tiến hành kiểm tra điện trước khi cấp nguồn: dùng đồng hồ vạn năng đo thông mạch giữa pha và pha, giữa pha và đất để xác nhận không có đoản mạch; đo giá trị điện trở cách điện giữa các pha và khung (nếu có thiết bị đo cách điện) để đảm bảo cách điện đạt yêu cầu. Kiểm tra các tín hiệu điều khiển và cổng truyền thông: đảm bảo nối đất tốt cho biến tần và cáp shield của các đường truyền thông để giảm nhiễu. Khi cấp nguồn lần đầu, theo dõi dòng khởi động, nhiệt độ tản nhiệt và tín hiệu lỗi; dừng ngay khi xuất hiện hiện tượng quá dòng liên tục, mất pha hoặc sụt áp lớn để kiểm tra lại đấu nối.

Cảnh báo an toàn: không thao tác mở biến tần ngay sau khi tắt nguồn bởi tụ trong mạch có thể còn tích điện; luôn tuân thủ thời gian xả theo hướng dẫn kỹ thuật (nếu có). Tránh luồn cáp công suất và cáp tín hiệu chung ống hoặc song hành quá gần để giảm nhiễu. Các lỗi thường gặp gồm cos không bấm chặt gây nóng mối nối, tuốt vỏ quá sâu gây ngắn mạch giữa các lõi, và đấu nhầm pha dẫn tới quay ngược chiều motor; để phòng tránh, cần tuân thủ ký hiệu pha, dùng cos và dụng cụ phù hợp, và kiểm tra cơ học kỹ trước khi cấp điện.

Nên mua 23F5A1/3R-94xA ở đâu uy tín và chính hãng?

Đơn vị phân phối thiết bị điện công nghiệp hàng đầu

Tiêu chí lựa chọn nhà cung cấp cho khách hàng. Nhà cung cấp uy tín cần cung cấp hỗ trợ kỹ thuật 24/7, đảm bảo CO/CQ và tư vấn cấu hình phù hợp với hệ thống khách hàng; điều này giúp giảm rủi ro lựa chọn sai mã và đảm bảo khả năng bảo hành, sửa chữa khi cần.

KEB.VN là đối tác cung cấp giải pháp tự động hóa và thiết bị điện chuyên nghiệp, tập trung vào hỗ trợ kỹ thuật cho khách hàng công nghiệp. Đội ngũ kỹ thuật của KEB.VN am hiểu tiêu chuẩn đấu nối, chọn lựa biến tần phù hợp và tối ưu cấu hình truyền thông cho hệ thống điều khiển.

• Hàng chính hãng và có chứng từ: sản phẩm mới, đi kèm hóa đơn VAT và chứng nhận xuất xứ khi cần.
• Giao hàng nhanh và thủ tục rõ ràng: hỗ trợ kiểm tra mã sản phẩm trước khi giao để tránh nhầm lẫn.
• Tư vấn kỹ thuật chuyên sâu: hỗ trợ lựa chọn biến tần, cấu hình giao tiếp và phương án làm mát, bảo vệ cho tủ điện.
• Dịch vụ hậu mãi và bảo hành chính hãng: hỗ trợ xử lý lỗi, bảo hành theo chính sách nhà sản xuất.
