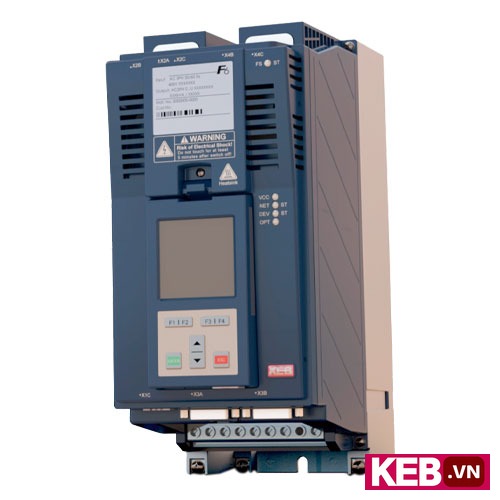

Biến tần KEB 23F6A16-3411 75kW 3 Pha 380V

23F6A16-3411 là bộ điều khiển tốc độ (biến tần) thuộc dòng KEB F6 APPLICATION, thiết kế cho ứng dụng công nghiệp công suất trung bình. Sản phẩm tích hợp các chế độ điều khiển phổ biến và khả năng tương thích giao tiếp nhằm đáp ứng yêu cầu tự động hóa trong các hệ thống truyền động 3 pha.

23F6A16-3411 – Đánh giá hiệu suất và Tiêu chuẩn kỹ thuật

Phân tích đặc tính vật liệu và cấu trúc thiết kế

Thiết kế biến tần tập trung vào việc cân bằng giữa chuyển đổi công suất, tản nhiệt và độ tin cậy vận hành. Vỏ bảo vệ ở mức IP20 cho thấy ưu tiên bảo vệ các mạch điện tử bên trong khỏi tiếp xúc vô tình, đồng thời tạo điều kiện cho giải pháp làm mát chủ động. Lõi công suất trong biến tần thường bao gồm các phần tử bán dẫn công suất (IGBT/MOSFET), mạch điều khiển trên nền tảng PCB, cùng các thành phần lọc và tụ lọc cho nguồn DC; cấu trúc này cho phép biến tần xử lý dòng định mức lớn — ở model này là 150 A — và công suất định mức 75 kW. Kích thước vật lý 249x525x272 mm phản ánh thiết kế có tản nhiệt và khoảng cách an toàn để lắp đặt trong tủ điện công nghiệp. Dãy điện áp nguồn chính rộng 380-480 V cho phép tích hợp vào mạng 3 pha công nghiệp thông dụng, đồng thời dải tần ngõ ra 0–599 Hz cung cấp khả năng điều khiển tốc độ động cơ vượt trội so với tần số lưới. Các thông số quá tải (150%/1 phút và 180% trong trường hợp nhất định) minh họa khả năng chịu đựng đột biến tải tạm thời mà không gây hư hỏng ngay lập tức, điều này quan trọng khi khởi động tải nặng hoặc chạy theo chu trình ngắn. Về tiêu chuẩn an toàn và EMC, biến tần công nghiệp thường được thiết kế theo các nguyên tắc của tiêu chuẩn công nghiệp (ví dụ các định hướng về khả năng tương thích điện từ và bảo vệ quá dòng); việc lựa chọn bộ lọc EMC tuỳ chọn cho phép tối ưu mức nhiễu phù hợp yêu cầu lắp đặt và tiêu chuẩn địa phương.

Ưu điểm nổi bật của 23F6A16-3411 trong hệ thống công nghiệp

Tối ưu hóa độ bền và khả năng chịu môi trường khắc nghiệt

Việc chọn biến tần phù hợp quyết định hiệu quả năng lượng, độ ổn định quá trình và tuổi thọ hệ thống truyền động. Với các thông số kỹ thuật đã công bố, 23F6A16-3411 hướng đến ứng dụng công nghiệp general purpose, nơi yêu cầu về dải điện áp rộng, dòng định mức lớn và khả năng xử lý quá tải tạm thời là yếu tố then chốt. Dưới đây là các lợi thế kỹ thuật được phân tích theo nguyên nhân và kết quả nhằm hỗ trợ quyết định lựa chọn thiết bị trong thiết kế hệ thống.

• Khả năng xử lý công suất 75 kW cùng dòng 150 A cho phép biến tần điều khiển trực tiếp các động cơ công nghiệp trung bình mà không cần ghép nhiều bộ, giảm điểm tiếp xúc và mối nối điện, từ đó giảm tổn thất và sự phức tạp trong đấu nối hệ thống.
• Dải điện áp nguồn 380–480 V làm tăng tính linh hoạt khi tích hợp vào nhiều mạng lưới điện 3 pha khác nhau; kết quả là đơn vị có thể hoạt động ổn định khi điện lưới biến động trong biên độ cho phép, giảm nguy cơ ngắt hệ thống do chênh lệch nguồn.
• Dải tần ngõ ra 0–599 Hz mở rộng phạm vi điều khiển tốc độ, giúp điều chỉnh mô-men và tốc độ động cơ chính xác cho các quy trình cần thay đổi tốc độ nhanh hoặc cần mô phỏng tải đặc thù; điều này cải thiện hiệu suất quá trình và tiết kiệm năng lượng so với vận hành trực tiếp trên tần số lưới.
• Thông số quá tải 150%/1 phút (và 180% trong điều kiện nhất định) cung cấp dự phòng cho các chu kỳ khởi động nặng hoặc sự kiện gia tăng đột ngột của tải; hệ thống có thể hoàn thành thao tác khởi động hoặc vượt tải ngắn hạn mà không phải kích hoạt bảo vệ ngay lập tức, giảm thời gian dừng máy và tăng năng suất thiết bị.
• Tùy chọn bộ lọc EMC cho phép tối ưu hoá mức nhiễu phát ra theo yêu cầu lắp đặt, do đó giảm can nhiễu vào hệ thống điều khiển và các thiết bị điện tử nhạy cảm khác; lợi ích là tăng tính ổn định cho các đường truyền tín hiệu PLC và cảm biến trong cùng tủ điện.
• Chức năng phanh tích hợp (braking resistors, DC braking) hỗ trợ hãm tải lớn và duy trì kiểm soát động năng trên các hệ thống có quán tính cao; kết quả là giảm thời gian phanh, hạn chế mài mòn cơ khí và đảm bảo vị trí/tốc độ chính xác trong quy trình.
• Tính năng giao tiếp linh hoạt (RS232/485, EtherCAT / CAN with STO, SBC) giúp tích hợp trực tiếp vào mạng truyền thông hiện có, rút ngắn thời gian cấu hình và cho phép giám sát/điều khiển từ xa, từ đó nâng cao khả năng bảo trì dựa trên dữ liệu và tối ưu hóa hoạt động.

Thông số kỹ thuật chi tiết 23F6A16-3411

Bảng dữ liệu đặc tính kỹ thuật

Phạm vi ứng dụng và Khả năng tương thích hệ thống

Giải pháp đấu nối để công trình và nhà máy

Dựa trên các chỉ số kỹ thuật như công suất 75 kW, dòng 150 A và dải điện áp 380–480 V, biến tần 23F6A16-3411 phù hợp cho tủ phân phối trong các nhà máy sản xuất, bơm công nghiệp, quạt công suất lớn hoặc dàn máy nén khí. Trong tủ điện công nghiệp, kích thước và chuẩn IP20 cho phép bố trí trên khung ray DIN hoặc tấm gắn tủ có giải pháp tản nhiệt chủ động; điều này giúp bảo đảm khoảng cách cách điện và luồng khí cho tản nhiệt. Với khả năng giao tiếp RS232/485 và EtherCAT/CAN, biến tần dễ tích hợp vào hệ thống điều khiển PLC/SCADA, đồng thời các ngõ vào/ra số và analog cho phép ghép trực tiếp với cảm biến tốc độ, tín hiệu đặt điểm và relay cảnh báo. Đối với ứng dụng thang máy hoặc hệ truyền động yêu cầu độ chính xác cao, tính năng PID và dải tần rộng giúp điều khiển chính xác mô-men và vị trí trong khi giảm dao động cơ học. Trong mạng lưới sản xuất có thiết bị nhạy cảm, tùy chọn bộ lọc EMC và khả năng lựa chọn kiểu phanh (braking resistors, DC braking) giúp giảm nhiễu và kiểm soát năng lượng phục hồi, làm cho biến tần phù hợp với các dây chuyền tự động hoá có yêu cầu cao về chất lượng điện

Quy trình lắp đặt và Hướng dẫn đấu nối an toàn kỹ thuật

Các bước thi công và khuyến cáo từ nhà sản xuất

Trước khi bắt đầu công tác lắp đặt, chuẩn bị đầy đủ dụng cụ: kìm tuốt vỏ, dao cắt vỏ cách điện, bộ cốt (cos) tương thích với tiết diện cáp và máy ép cos; găng tay cách điện, kính bảo hộ và đồng hồ vạn năng (multimeter) để kiểm tra điện trở cách điện và thông mạch. Kiểm tra ngoại quan thiết bị: đọc nhãn kỹ thuật, xác nhận model 23F6A16-3411, kiểm tra không có vết nứt ở vỏ IP20, xác nhận kích thước gắn 249x525x272 mm phù hợp vị trí trong tủ. Khi chuẩn bị dây dẫn, đo chính xác và tuốt vỏ cáp với chiều dài vừa đủ để lộ lõi cho đầu cos nhưng không quá dài để tránh tiếp xúc không mong muốn; thao tác tuốt cần dừng sát lớp cách điện lõi, không làm trầy xước hoặc làm mỏng lõi dẫn nhằm giữ nguyên tiết diện dẫn điện và độ bền cơ học tại mối nối. Khi bấm cos, chọn cos phù hợp với tiết diện dây, định vị lõi đồng thẳng hàng trong cos rồi dùng kìm ép hoặc máy ép cos đạt lực ép theo khuyến cáo; một mối bấm tốt giảm điện trở tiếp xúc và hạn chế nóng chỗ nối khi tải lớn. Trong quá trình đấu nối nguồn, tuân thủ thứ tự pha và đảm bảo tiếp đất bảo vệ (PE) chắc chắn; siết chặt điểm tiếp xúc theo mô men siết khuyến nghị để tránh lỏng tiếp xúc do rung hoặc co giãn nhiệt. Sau khi đấu nối cơ bản hoàn tất, thực hiện kiểm tra sau lắp đặt: dùng đồng hồ vạn năng đo thông mạch giữa pha và pha, đồng thời đo điện trở cách điện giữa các cực nguồn và mass; kiểm tra không có chạm mass hoặc sự cố rò. Kiểm tra chức năng bằng cách cấp nguồn thử với chế độ hạn chế (low-voltage test hoặc cấu hình tần số thấp) để quan sát phản ứng của biến tần, xác minh các ngõ vào/ra số và analog hoạt động đúng, và kiểm tra relay báo lỗi. Về an toàn, tránh các lỗi thường gặp như tuốt vỏ quá dài dẫn đến ngắn mạch, bấm cos không đủ lực gây nóng nối, lắp đặt trong môi trường không đủ thông gió dẫn đến quá nhiệt. Luôn thiết lập rơle bảo vệ ngắn mạch và quá tải, kiểm tra cảnh báo nhiệt, và đảm bảo tủ điện có khoảng cách an toàn theo quy chuẩn để phòng cháy. Nếu cần can thiệp vào phần mềm điều khiển, sao lưu cấu hình gốc trước khi thay đổi tham số để dễ dàng phục hồi khi phát sinh lỗi.

Nên mua 23F6A16-3411 ở đâu uy tín và chính hãng?

Đơn vị phân phối thiết bị điện công nghiệp hàng đầu

Tiêu chí lựa chọn nhà cung cấp cho khách hàng. Nhà cung cấp uy tín cần cung cấp hỗ trợ kỹ thuật 24/7, cam kết cung cấp CO/CQ rõ ràng và dịch vụ hậu mãi chuyên nghiệp; điều này bảo đảm khách hàng nhận được thiết bị đúng thông số và có thể kịp thời khắc phục sự cố vận hành.

KEB.VN hoạt động như một đối tác phân phối và tư vấn giải pháp tự động hóa, chuyên cung cấp biến tần, bộ điều khiển và thiết bị điện cho nhà máy. Đội ngũ kỹ thuật của KEB.VN hỗ trợ lựa chọn thiết bị, cấu hình tham số và hướng dẫn lắp đặt cho môi trường sản xuất thực tế nhằm tối ưu hóa hiệu suất hệ thống.

• Hàng chính hãng: cung cấp sản phẩm có nhãn hiệu KEB và chứng từ kèm theo (Hóa đơn VAT, CO/CQ khi yêu cầu) để đảm bảo nguồn gốc và bảo hành chính hãng.
• Giao hàng nhanh: kho hàng và quy trình logistics phù hợp cho việc cung cấp thiết bị kịp tiến độ dự án, giảm thời gian chờ giữa các giai đoạn thi công.
• Tư vấn kỹ thuật chuyên sâu: đội ngũ hỗ trợ tư vấn đấu nối, lựa chọn chế độ điều khiển (V/f, PID) và cấu hình giao tiếp (RS485, EtherCAT) phù hợp với hệ thống điều khiển hiện có.
• Dịch vụ bảo hành và bảo trì: cung cấp hướng dẫn bảo trì, hỗ trợ xử lý lỗi vận hành và cung cấp phụ tùng thay thế khi cần thiết.
