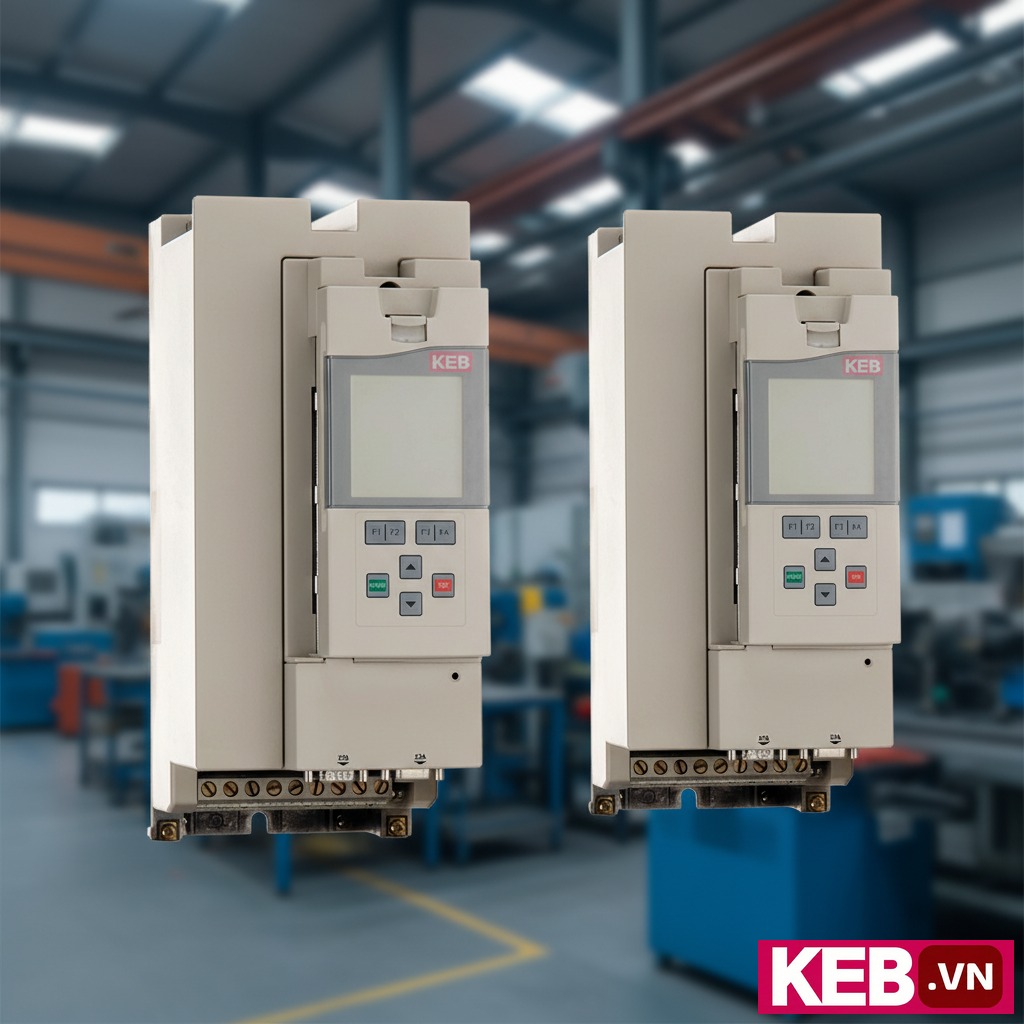

Biến tần KEB 29F5A1P-90xD 250kW 3 Pha 380V

29F5A1P-90xD là biến tần công nghiệp thuộc series KEB F5 MULTI, thiết kế cho ứng dụng điều khiển động cơ công suất lớn. Sản phẩm này đáp ứng nhu cầu truyền động 3 pha ở mức điện áp và dòng cao, cung cấp giải pháp điều khiển mô-men và bảo vệ động cơ ổn định cho hệ thống tự động hóa và tủ điện công nghiệp.

29F5A1P-90xD – Đánh giá hiệu suất và Tiêu chuẩn kỹ thuật

Phân tích đặc tính vật liệu và cấu trúc thiết kế

Khối điện tử điều khiển của biến tần 29F5A1P-90xD được thiết kế để xử lý công suất 250 kW ở nguồn chính 400 V ba pha, do đó linh kiện công suất sử dụng các bán dẫn và bus nội bộ có khả năng dẫn dòng lớn. Dòng danh định 460 A cho biết cấu trúc tản nhiệt và đường dẫn dòng phải có tiết diện đủ lớn để giảm trở kháng dẫn và giới hạn sụt áp nội bộ; điều này đảm bảo ít suy hao điện năng và hạn chế làm nóng các tiếp xúc. Vỏ che đạt chuẩn IP20 phù hợp cho lắp đặt trong tủ điện kín; điều này cho thấy vật liệu vỏ ưu tiên bảo vệ chống tiếp xúc ngẫu nhiên và tổ chức không gian, nhưng không chịu được môi trường ẩm hoặc bụi nặng, nên cần bố trí trong tủ kín có bảo vệ bổ sung nếu môi trường khắc nghiệt.

Các thông số nhiệt độ hoạt động (-10…..+40 °C) và lưu trữ (-25…..+70 °C) phản ánh thiết kế mạch và chất liệu cách điện phù hợp với dải nhiệt công nghiệp tiêu chuẩn; bộ khuyếch tán nhiệt và quạt (nếu có) được định thiết kế cho môi trường trong nhà. Tính năng “Braking unit: +” cho thấy biến tần tích hợp hoặc hỗ trợ lắp thêm đơn vị hãm tái sinh, rất hữu ích khi hệ thống cần thu hồi năng lượng hoặc giảm tốc với mô-men phản lực, giảm áp lực lên bộ phanh cơ khí. Tùy chọn EMC filter cho phép giảm nhiễu dẫn truyền và bức xạ nhiễu điện từ, cải thiện tương thích điện từ trong nhà máy có nhiều thiết bị điều khiển nhạy cảm. Hỗ trợ đa giao thức truyền thông (Profibus, CANopen, MODBUS, EtherNet TCP/IP, EtherCAT, POWERLINK, ProfiNET, EtherNet/IP, SERCOS II…) cho thấy mô-đun truyền thông linh hoạt, dễ tích hợp vào PLC và SCADA hiện có mà không yêu cầu chuyển đổi cầu nối phức tạp.

Ưu điểm nổi bật của 29F5A1P-90xD trong hệ thống công nghiệp

Tối ưu hóa độ bền và khả năng chịu môi trường khắc nghiệt

Việc lựa chọn đúng biến tần cho hệ thống truyền động quyết định độ ổn định vận hành và tuổi thọ của motor. 29F5A1P-90xD hướng tới ứng dụng công suất lớn, nơi yêu cầu khởi động, dừng và điều chỉnh tốc độ liên tục; do đó việc phân tích các đặc tính kỹ thuật trước khi lựa chọn giúp kỹ sư dự phòng cơ cấu làm mát, lựa chọn cáp nguồn phù hợp và thiết kế bảo vệ quá dòng. Dưới đây là các lợi thế kỹ thuật nổi bật khi áp dụng thiết bị này trong nhà máy:

• Dòng định mức cao 460 A: Dòng danh định 460 A cho phép kết nối trực tiếp với động cơ công suất lớn mà không cần nhiều cấp khởi động trung gian; điều này mang lại khả năng cung cấp mô-men khởi động lớn và giảm nhu cầu các giải pháp khởi động mềm rườm rà, đồng thời giảm tổn thất trên đường cáp khi thiết kế đúng tiết diện dẫn.
• Công suất 250 kW với nguồn 400 V 3 pha: Công suất danh định 250 kW phù hợp cho các máy bơm, quạt lớn, máy nén hoặc trục chính trong dây chuyền sản xuất. Thiết kế cho nguồn 400 V cho phép tận dụng lưới công nghiệp chuẩn, tối ưu hóa chi phí biến áp và hệ thống phân phối.
• Khả năng quá tải 216% trong 1 phút: Hệ số quá tải 216%/1 min giúp biến tần chịu được dòng tăng đột ngột khi khởi động tải lớn hoặc khi xảy ra va đập tải, giảm nguy cơ nhảy cầu dao và bảo vệ hệ trục khỏi quá tải tạm thời; điều này hữu dụng cho các ứng dụng có gia tốc lớn hoặc mô-men động đầu tải cao.
• Đơn vị hãm tích hợp (Braking unit): Khi cần phanh động năng tái tạo trong các quá trình giảm tốc nhanh, đơn vị hãm giúp xả năng lượng hiệu quả xuống điện trở hoặc lưới tái sinh, giảm hao mòn cơ khí cho phanh truyền thống và cải thiện khả năng điều khiển dừng chính xác.
• Tùy chọn EMC filter: Tùy chọn bộ lọc EMC cho phép giảm nhiễu trở về mạng lưới và phần điều khiển xung quanh, bảo vệ đầu vào PLC, cảm biến và hệ thống đo lường khỏi nhiễu sóng cao tần—rất quan trọng khi lắp biến tần gần bảng điều khiển nhạy cảm.
• Hỗ trợ đa giao thức truyền thông: Danh sách giao thức phong phú (Profibus, CANopen, MODBUS, EtherNet TCP/IP, EtherCAT, POWERLINK, ProfiNET, EtherNet/IP, SERCOS II…) cho phép tích hợp trực tiếp với nhiều hệ thống điều khiển, rút ngắn thời gian thiết lập mạng truyền thông và giảm chi phí phát triển giao diện.
• Thiết kế cho môi trường công nghiệp thông dụng: Khoảng nhiệt độ làm việc từ -10 tới +40 °C phù hợp cho hầu hết nhà máy; dải lưu trữ rộng giúp thiết bị chịu được biến đổi môi trường trước khi lắp đặt. IP20 khuyến nghị lắp trong tủ kín, giúp quản lý cáp và tản nhiệt theo tiêu chuẩn an toàn điện.

Thông số kỹ thuật chi tiết 29F5A1P-90xD

Bảng dữ liệu đặc tính kỹ thuật

Phạm vi ứng dụng và Khả năng tương thích hệ thống

Giải pháp đấu nối для công trình và nhà máy

Với công suất 250 kW và dòng danh định 460 A, 29F5A1P-90xD phù hợp cho tủ điện trung tâm cấp nguồn cho máy bơm công suất lớn, quạt hút, máy nén hoặc trạm kéo cho dây chuyền công nghiệp. Ở các ứng dụng thang máy hay hệ truyền động cần mô-men lớn, biến tần này cung cấp khả năng điều khiển V/f và các chế độ điều khiển khác để tối ưu mô-men khi khởi động và hãm. Đối với hệ thống PLC và SCADA, việc hỗ trợ nhiều giao thức truyền thông cho phép tích hợp trực tiếp mà không cần gateway trung gian, giúp giảm độ trễ điều khiển và đơn giản hóa việc cấu hình mạng.

IP20 cho biết biến tần được thiết kế để lắp trong tủ kín; do đó trong môi trường sản xuất có bụi mịn hoặc ẩm ướt, cần bố trí lọc khí, tủ có độ bảo vệ cao hơn hoặc hệ thống làm mát tách biệt. Khả năng quá tải 216% trong 1 phút phù hợp cho các hệ thống có chu kỳ khởi động ngắn hoặc thao tác dừng/gánh tải tạm thời, trong khi đơn vị hãm tích hợp hỗ trợ kiểm soát năng lượng lúc giảm tốc, phù hợp với băng tải có tải động năng lớn hoặc ứng dụng tái sinh năng lượng.

Quy trình lắp đặt và Hướng dẫn đấu nối an toàn kỹ thuật

Các bước thi công và khuyến cáo từ nhà sản xuất

Trước khi tiến hành lắp đặt, chuẩn bị bộ dụng cụ gồm kìm tuốt, kìm bấm cos, cốt đấu nối phù hợp với tiết diện cáp, tuốc nơ vít cách điện, găng tay chống điện, đồng hồ vạn năng và thiết bị bảo hộ cá nhân. Kiểm tra điều kiện tủ chứa: đảm bảo diện tích lắp đặt có không gian tản nhiệt tối thiểu theo khuyến cáo nhà sản xuất, nguồn cấp đã được ngắt hoàn toàn và có biển cảnh báo. Kiểm tra bề mặt cáp trước khi cắt để loại bỏ lớp băng dính hay vết ăn mòn; dùng kìm tuốt tuốt vỏ cách điện theo độ dài qui định cho đầu cos để tránh làm tổn thương sợi dẫn bên trong. Khi tuốt, thực hiện từng lần nhẹ nhàng, kiểm tra trực quan lõi đồng không bị cắt ngang; lõi cần giữ nguyên mặt cắt tròn đầy để tiếp xúc tốt với cos.

Kỹ thuật bấm cốt cần thực hiện bằng kìm bấm chuyên dụng tương thích với loại cos và tiết diện cáp; đặt cốt vào khuôn bấm, đảm bảo lõi đồng đã được đẩy vào tận đáy cốt trước khi bấm. Sai số khi bấm sẽ gây ra tăng trở kháng tiếp xúc, dẫn đến nhiệt sinh và điểm nóng khi tải cao. Sau khi bấm, lắc nhẹ để kiểm tra độ cố định và quan sát vết bấm rõ ràng. Khi đấu nối ngõ vào và ngõ ra của biến tần, tuân thủ thứ tự pha và nối đất: nối dây trung tính và pha theo sơ đồ, đảm bảo PE được kết nối chắc để giảm nhiễu và đảm bảo an toàn cho người vận hành.

Sau khi đấu nối cơ khí và điện hoàn tất, tiến hành kiểm tra trước khi cấp nguồn. Sử dụng đồng hồ vạn năng để đo thông mạch giữa các pha, đo điện trở cách điện giữa pha và đất; giá trị cách điện phải đạt yêu cầu an toàn trước khi đóng nguồn. Thực hiện thử nghiệm khô: cấp nguồn không tải, điều chỉnh các tham số cơ bản như tần số tên, hướng quay động cơ và cấu hình giao thức truyền thông. Sau khi kiểm tra không tải, chạy thử có tải nhẹ trong khoảng thời gian ngắn để giám sát nhiệt độ vỏ, dòng điện khởi động và phản ứng của hệ thống điều khiển. Ghi nhận các thông số này để so sánh với giá trị danh định và phát hiện sớm hiện tượng bất thường.

Các lỗi phổ biến khi lắp đặt bao gồm: cốt bấm lỏng gây nóng chỗ nối, dây dẫn có tiết diện quá nhỏ so với dòng danh định gây sụt áp và nóng, kết nối tiếp đất không tốt dẫn đến nhiễu, và bố trí tủ thiếu thông gió gây quá nhiệt. Để phòng tránh cháy nổ và ngắn mạch, luôn đảm bảo cầu dao tổng và ACB phù hợp với dòng khởi động, sử dụng ACB/RCD bảo vệ và đặt khoảng cách an toàn giữa biến tần và nguồn nhiệt. Nếu cần tích hợp lọc EMC hay đơn vị hãm rời, lựa chọn phụ kiện tương thích do nhà sản xuất khuyến nghị để tránh tương kỵ về điện áp/phương thức đấu nối.

Nên mua 29F5A1P-90xD ở đâu uy tín và chính hãng?

Đơn vị phân phối thiết bị điện công nghiệp hàng đầu

Tiêu chí lựa chọn nhà cung cấp cho khách hàng. Chọn nhà cung cấp dựa trên khả năng hỗ trợ kỹ thuật 24/7, cung cấp CO/CQ và dịch vụ sau bán hàng rõ ràng; điều này giúp người mua giảm rủi ro vận hành và được hướng dẫn tích hợp hệ thống nhanh hơn.

KEB.VN là đối tác chuyên cung cấp giải pháp tự động hóa và thiết bị điện, tập trung vào năng lực hỗ trợ kỹ thuật. Đội ngũ kỹ sư tại KEB.VN có kinh nghiệm tư vấn đấu nối, cấu hình truyền thông và tối ưu hóa tham số biến tần cho từng loại tải cụ thể.

• Hàng chính hãng, đầy đủ chứng từ CO/CQ và hóa đơn VAT theo yêu cầu đấu thầu.
• Giao hàng nhanh trong nội thành và hỗ trợ vận chuyển cho công trình, giảm thời gian chờ thiết bị.
• Tư vấn kỹ thuật chuyên sâu trước và sau bán, bao gồm hỗ trợ cài đặt ban đầu và tối ưu thông số điều khiển.
• Hỗ trợ kinh nghiệm lựa chọn phụ kiện bổ trợ như bộ lọc EMC, đơn vị hãm và giải pháp bảo vệ phù hợp với từng môi trường.
