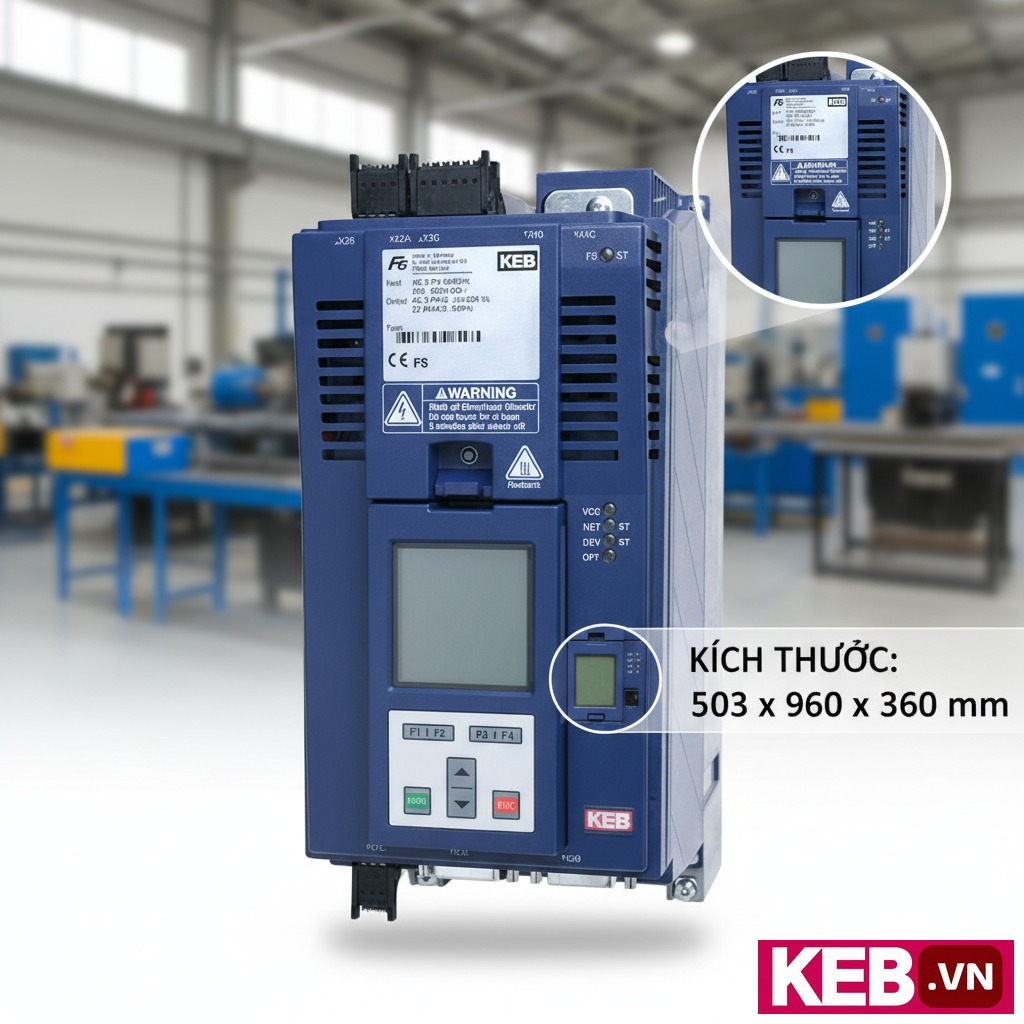

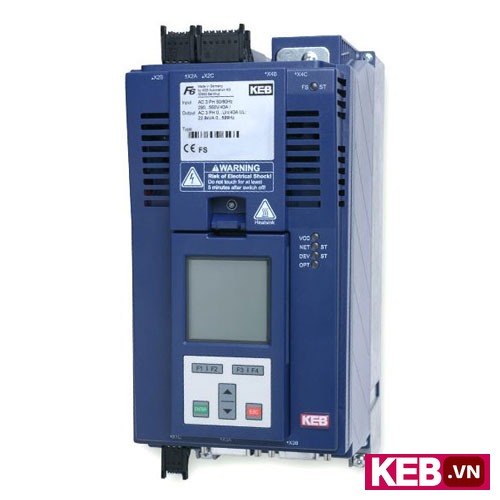

Biến tần KEB 30F6K19-3111 315kW 3 Pha 380V

KEB 30F6K19-3111 là biến tần thuộc dòng KEB F6 COMPACT, dành cho điều khiển động cơ công suất lớn trong các hệ thống công nghiệp. Thiết bị hoạt động trên nguồn ba pha 380-480 V, cung cấp khả năng điều chỉnh tần số từ 0–599 Hz và chịu tải cao theo tiêu chí kỹ thuật được nhà sản xuất công bố.

30F6K19-3111 – Đánh giá hiệu suất và Tiêu chuẩn kỹ thuật

Phân tích đặc tính vật liệu và cấu trúc thiết kế

Biến tần 30F6K19-3111 thiết kế nhằm xử lý công suất 315 kW và dòng danh định 570 A, nên thành phần cốt lõi tập trung vào khả năng tản nhiệt và độ bền của khung vỏ lẫn bo nguồn. Vỏ bảo vệ đạt cấp IP20, cho thấy thiết bị phù hợp lắp trong tủ điều khiển khô ráo, tránh tiếp xúc trực tiếp với bụi và nước. Module công suất trong biến tần thường sử dụng các bán dẫn công suất và bus điện tích lớn; điều này đảm bảo khả năng truyền dòng cao ổn định và giảm tổn thất điện tại công suất 315 kW. Kích thước vật lý 503x960x360 mm phản ánh cấu hình có bộ phận làm mát chủ động/ thụ động đủ lớn để duy trì nhiệt độ hoạt động an toàn khi chạy ở tải nặng hoặc khi sử dụng chức năng phanh (braking resistors, DC braking).

Các thông số giao tiếp và điều khiển như RS232/485, CANopen, đầu vào/ra analog và digital, cùng chức năng PID cho phép tích hợp trực tiếp vào hệ thống tự động hóa PLC/SCADA. Tùy chọn bộ lọc EMC cho phép giảm nhiễu dẫn truyền, điều quan trọng khi biến tần vận hành gần khối điều khiển nhạy cảm. Thông số quá tải 125/150% trong 1 phút biểu thị khả năng chịu đựng cho các điều kiện tăng dòng ngắn hạn, bảo vệ motor và hệ thống khỏi quá tải đột ngột nếu có dự toán đúng cách.

Ưu điểm nổi bật của 30F6K19-3111 trong hệ thống công nghiệp

Tối ưu hóa độ bền và khả năng chịu môi trường khắc nghiệt

Chọn đúng biến tần cho hệ thống công nghiệp quyết định hiệu suất động cơ, độ ổn định dây chuyền và thời gian hoạt động liên tục. Thiết bị công suất lớn như 30F6K19-3111 mang lại lợi thế khi hệ thống cần điều khiển moment và tốc độ chính xác ở tải cao, đồng thời cho phép kết nối với nhiều loại cảm biến và bộ điều khiển nhờ I/O và giao tiếp tiêu chuẩn. Việc lựa chọn đúng model dựa trên điện áp, dòng và yêu cầu quá tải sẽ giảm thiểu rủi ro dừng máy không mong muốn và tối ưu chi phí bảo trì.

• Khả năng xử lý công suất lớn: Công suất 315 kW và dòng danh định 570 A cho phép điều khiển motor công nghiệp nặng, giúp hệ thống vận hành ổn định ở tải liên tục. Điều này giảm nhu cầu ghép nhiều biến tần song song, đơn giản hóa hệ thống điện và giảm điểm lỗi.
• Phạm vi điện áp làm việc rộng: Hỗ trợ nguồn chính 380–480 V ba pha giúp biến tần linh hoạt khi lắp tại nhiều khu vực có chuẩn điện áp khác nhau; kỹ sư có thể dùng cùng model cho nhiều nhà máy mà không phải thay đổi hạ tầng nguồn.
• Khả năng chịu quá tải rõ ràng: Thông số quá tải 125/150% trong 1 phút cho phép thiết bị chịu các tình huống tăng tải tạm thời (khởi động tải nặng, sự cố cơ khí ngắn hạn) mà không gây ngắt ngay, miễn là hệ thống điều chỉnh phù hợp và làm mát đầy đủ.
• Tùy chọn phanh và tái sinh năng lượng: Hỗ trợ braking resistors và DC braking giúp kiểm soát năng lượng khi giảm tốc hoặc phanh tải có quán tính lớn, bảo vệ motor và cơ cấu truyền động, đồng thời cải thiện thời gian dừng chính xác trong dây chuyền tự động.
• Giao diện điều khiển đa dạng: Số lượng I/O (2 analog in, 8 digital in, 1 analog out, 2 digital out, 1 relay out) cùng giao tiếp RS232/485 và CANopen cho phép tích hợp sâu với PLC, HMI và hệ thống SCADA, giúp kỹ sư dễ cấu hình các chiến lược điều khiển (PID, V/f).
• Khả năng giảm can nhiễu: Tùy chọn bộ lọc EMC giúp giảm nhiễu phát tán sang các thiết bị nhạy cảm; khi sử dụng bộ lọc phù hợp, biến tần có thể lắp gần khối điều khiển mà không làm suy giảm tính ổn định tín hiệu.
• Thiết kế phù hợp tủ công nghiệp: Enclosure IP20 cùng kích thước ghi nhận cho thấy biến tần thiết kế để đặt trong tủ điện với giải pháp làm mát và bố trí chiều cao/chiều sâu phù hợp, tối ưu hóa không gian và luồng khí.

Thông số kỹ thuật chi tiết 30F6K19-3111

Bảng dữ liệu đặc tính kỹ thuật

Phạm vi ứng dụng và Khả năng tương thích hệ thống

Giải pháp đấu nối cho công trình và nhà máy

Dựa trên các thông số kỹ thuật, biến tần 30F6K19-3111 phù hợp chủ yếu cho môi trường công nghiệp quy mô trung bình đến lớn. Với điện áp nguồn 3 pha 380–480 V và công suất 315 kW, thiết bị đáp ứng tốt cho tủ điện trung tâm điều khiển các motor bơm, quạt công suất cao, máy nén, dây chuyền ép, băng tải và các ứng dụng xử lý vật liệu nặng. Dòng danh định 570 A cho phép kéo tải lớn trực tiếp mà không cần các biến tần ghép nối phức tạp.

Khả năng tích hợp giao tiếp Modbus/RS485 và CANopen, cùng các ngõ analog/digital và relay, làm cho 30F6K19-3111 thích hợp trong hệ thống có PLC và HMI, nơi cần trao đổi tín hiệu điều khiển tốc độ, phản hồi PID và giám sát trạng thái. Tuy nhiên, do vỏ đạt IP20, thiết bị cần lắp trong tủ kín, có hệ thống làm mát và bảo vệ môi trường khỏi bụi ẩm. Tùy chọn bộ lọc EMC sẽ quyết định mức độ an toàn nhiễu điện khi lắp gần các kênh điều khiển nhạy cảm; nếu không sử dụng bộ lọc, kỹ sư cần bố trí đường cáp và nối đất phù hợp để tránh lỗi tương tác.

Quy trình lắp đặt và Hướng dẫn đấu nối an toàn kỹ thuật

Các bước thi công và khuyến cáo từ nhà sản xuất

Trước khi triển khai, chuẩn bị đầy đủ dụng cụ và điều kiện an toàn: kìm tuốt, kìm ép cos, bộ cờ lê hoặc tuốc nơ vít lực mô-men xoắn để siết bu lông đầu cáp theo hệ số quy định, đồng hồ vạn năng, đồng hồ đo điện trở cách điện (Megger), găng tay cách điện và kính bảo hộ. Kiểm tra bề mặt cáp và đầu cos để phát hiện dấu hiệu ăn mòn hoặc lõi dây hư hỏng; mọi thao tác cắt hoặc tuốt vỏ phải thực hiện trên bề mặt sạch, không trên bề mặt có hóa chất hoặc bụi kim loại có thể gây chập.

Quy trình đấu nối bắt đầu bằng việc cố định biến tần trong tủ theo kích thước 503x960x360 mm, đảm bảo khoảng cách thông gió theo khuyến cáo để tránh quá nhiệt. Ngắt hoàn toàn nguồn trước khi đấu, gắn dây nguội, dây pha và dây bảo vệ đất theo nhãn trên thiết bị. Khi tuốt vỏ, để lộ phần lõi vừa đủ để bấm cốt; tránh tuốt quá sâu làm tổn hại lớp cách điện lõi. Sử dụng cốt phù hợp với tiết diện dây và ép bằng kìm ép chuyên dụng; sau khi bấm, kiểm tra cơ khí bằng lực kéo tay để đảm bảo đầu cos không tuột.

Khi siết bu lông đầu cos, sử dụng tua vít lực để đạt mô-men siết theo tiêu chuẩn, tránh siết quá chặt gây biến dạng cốt hoặc siết quá lỏng làm tăng điện trở tiếp xúc và sinh nhiệt. Kiểm tra kết nối bằng đồng hồ vạn năng: đo thông mạch giữa các pha, kiểm tra điện trở cách điện giữa pha và đất; sử dụng Megger để đo điện trở cách điện nếu có yêu cầu cao về an toàn. Trước khi cấp nguồn lần đầu, kiểm tra sơ đồ đấu nối, xác minh các tham số cài đặt cơ bản (điện áp nguồn, tần số, giới hạn dòng, chế độ điều khiển V/f hoặc PID), đồng thời cô lập hệ thống tải nếu cần tiến hành kiểm tra không tải.

Vận hành thử nghiệm ở chế độ chậm, giám sát dòng khởi động, nhiệt độ tấm tản nhiệt và sự xuất hiện của tiếng ồn bất thường. Nếu sử dụng chức năng phanh (braking resistors, DC braking), kiểm tra chế độ phanh ở từng bước giảm tốc để đảm bảo năng lượng tái sinh được xử lý đúng cách. Các lỗi phổ biến cần lưu ý: đấu nhầm pha dẫn đến quay ngược chiều motor (khắc phục bằng đổi pha đầu ra), nối đất kém gây rung động hoặc nhiễu tín hiệu, siết đầu cos không đạt làm tăng nhiệt ở điểm tiếp xúc — tất cả đều có thể dẫn tới quá nhiệt và nguy cơ cháy. Luôn tuân thủ quy trình ngắt nguồn, sử dụng thiết bị bảo hộ cá nhân và đảm bảo rằng tủ điện có hệ thống bảo vệ quá dòng, quá áp và rơle lỗi phù hợp trước khi đưa vào vận hành thực tế.

Nên mua 30F6K19-3111 ở đâu uy tín và chính hãng?

Đơn vị phân phối thiết bị điện công nghiệp hàng đầu

Tiêu chí lựa chọn nhà cung cấp cho khách hàng. Lựa chọn nhà cung cấp đáng tin cậy giúp đảm bảo thiết bị chính hãng, hỗ trợ kỹ thuật kịp thời và cung cấp CO/CQ đầy đủ để phục vụ công tác nghiệm thu và bảo hành.

KEB.VN là đối tác chuyên cung cấp giải pháp tự động hóa và thiết bị điện, tập trung vào năng lực hỗ trợ kỹ thuật; đơn vị này cung cấp tư vấn ứng dụng, cấu hình biến tần phù hợp với hệ thống hiện hữu và hỗ trợ cài đặt tham số vận hành.

• Hàng chính hãng: Cung cấp sản phẩm kèm chứng từ như hóa đơn VAT và CO/CQ khi cần phục vụ kiểm định, đảm bảo nguồn gốc thiết bị.
• Giao hàng nhanh và bảo đảm: Quy trình logistics chuyên nghiệp giúp giảm thời gian gián đoạn sản xuất khi thay thế hoặc nâng cấp thiết bị.
• Tư vấn kỹ thuật chuyên sâu: Hỗ trợ lựa chọn model, thiết lập tham số và giải pháp giảm nhiễu trong hệ thống điều khiển.
• Hỗ trợ hậu mãi: Hướng dẫn kiểm tra, bảo trì định kỳ và xử lý lỗi kịp thời để giảm thời gian dừng máy.
