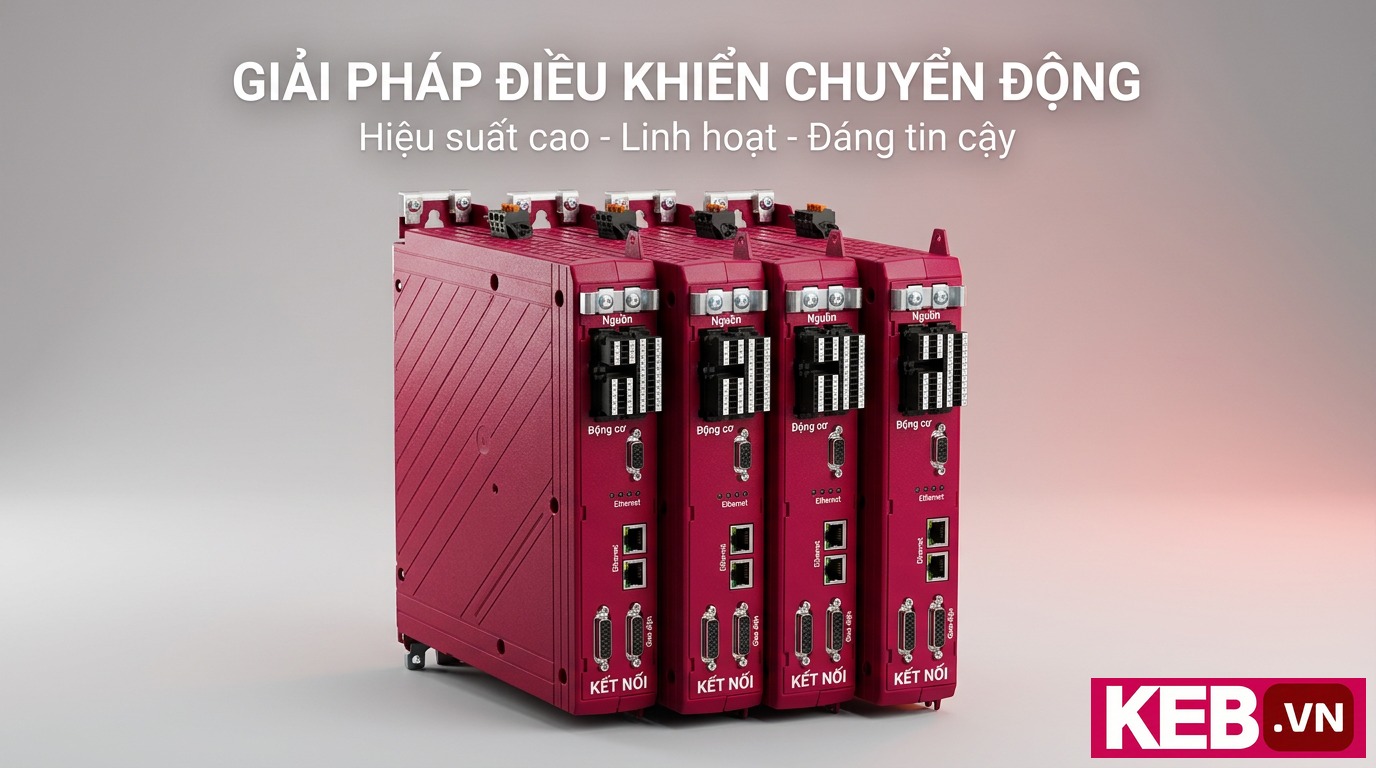

KEB S6 servo drive nâng tầm an toàn và hiệu suất truyền động công nghiệp

KEB S6 servo drive là lựa chọn phổ biến trong tự động hóa công nghiệp khi bạn cần vừa điều khiển chuyển động chính xác, vừa đáp ứng yêu cầu an toàn chức năng. Trọng tâm của bài viết này là Module 1 của phiên bản S6-A, nơi tích hợp sẵn hai chức năng cốt lõi là STO và SBC để kiểm soát mô men trục động cơ và phanh giữ theo cách an toàn, dễ triển khai và phù hợp tiêu chuẩn.

Module 1 trên S6-A: nền tảng an toàn tích hợp cho hệ servo

Trong họ KEB S6 servo drive, bản điều khiển S6-A thường được chọn cho hệ thống cần truyền thông linh hoạt và yêu cầu an toàn cao hơn. Module 1 của S6-A được cấu hình sẵn hai chức năng an toàn quan trọng là Safe Torque Off (STO) và Safe Brake Control (SBC). Khi triển khai đúng, bộ đôi này giúp bạn xử lý an toàn cho cả trục động cơ và phanh giữ, giảm phụ thuộc vào phần cứng ngoài tủ điện.

Về chứng nhận, các chức năng trong Module 1 hướng tới mức an toàn cao theo các chuẩn quốc tế như IEC 61508 (mức SIL3) và ISO 13849 (Performance Level e). Các đánh giá bên thứ ba của TÜV Rheinland là cơ sở để kỹ sư an toàn tin tưởng khi đưa thiết bị vào thiết kế máy, hồ sơ CE, hoặc tài liệu thẩm định rủi ro.

Điểm bạn cần nắm là STO và SBC không chỉ “có sẵn trong drive”, mà còn có cơ chế giám sát, chẩn đoán, và tính dự phòng để phù hợp với các kịch bản dừng khẩn, dừng an toàn, hoặc khóa cơ cấu khi mất năng lượng. Nếu bạn đang tối ưu thiết kế, Module 1 là nơi tạo khác biệt vì vừa tăng mức an toàn, vừa giảm số linh kiện rời.

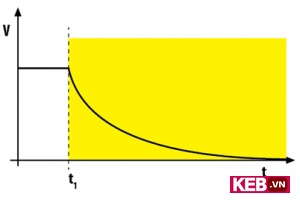

Safe Torque Off (STO): chặn mô men, đưa trục về trạng thái an toàn

STO là chức năng an toàn tích hợp nhằm ngăn drive cấp mô men lên trục động cơ. Khi STO được kích hoạt, drive sẽ không tạo mô men, từ đó loại bỏ nguy cơ chuyển động do điều khiển sai, lỗi chương trình, hoặc sự cố phần cứng. STO thường được dùng như một phương án dừng theo Stop Category 0 theo EN 60204-1, nghĩa là ngắt mô men và để động cơ trôi tự do về dừng tùy theo quán tính tải.

Trong thực tế máy móc, STO đặc biệt phù hợp với các tình huống như mở cửa bảo trì, chạm vào vùng nguy hiểm, thay dao, thay phôi, hoặc xử lý sự cố khi bạn muốn chắc chắn động cơ không thể tạo lực quay bất ngờ. Với KEB S6 servo drive, STO tuân theo định hướng của IEC 61800-5-2 về an toàn chức năng cho drive.

Nguyên lý vận hành STO trên S6

KEB S6 servo drive được thiết kế tối ưu cho điều khiển tốc độ cao, vì vậy phần an toàn cũng cần phản hồi nhanh và ổn định. Ở Module 1, STO có hai ngõ vào 24V độc lập. Drive chỉ cho phép tạo mô men khi cả hai ngõ vào đồng thời ở trạng thái hợp lệ. Khi một trong hai ngõ vào bị ngắt, sai mức điện áp, hoặc bị lỗi chẩn đoán, drive sẽ chuyển sang trạng thái STO và vô hiệu hóa mô men đầu ra.

Cách làm hai kênh giúp tăng dự phòng. Mỗi kênh điều khiển một phần các phần tử công suất IGBT, giảm rủi ro lỗi đồng thời do cùng nguyên nhân. Ở góc nhìn an toàn, điều này giúp hệ thống đạt mức xác suất hỏng nguy hiểm rất thấp theo yêu cầu tiêu chuẩn. Trong phân tích của IEC 61508, xác suất lỗi đồng thời cho cả hai kênh có thể ở mức rất nhỏ (ví dụ 2,3×10⁻⁷), giúp bạn thuận lợi khi lập hồ sơ an toàn.

Cần lưu ý một kịch bản hiếm gặp: nếu cả hai kênh bị lỗi đồng thời theo cách bất lợi, có thể xuất hiện điện áp DC gây hiện tượng “giật” nhẹ khi rotor chuyển sang cặp cực kế tiếp. Dù xác suất thấp, bạn vẫn nên đưa khả năng này vào đánh giá rủi ro, nhất là với cơ cấu có tải treo, cơ cấu nâng hạ, hoặc trục có quán tính nhỏ nhưng nhạy với dịch chuyển.

STO trên S6 cũng hỗ trợ tín hiệu OSSD. Đây là dạng tín hiệu có xung kiểm tra định kỳ, đóng vai trò “nhịp tim” chẩn đoán. Nhờ đó drive có thể phát hiện các lỗi thường gặp như đấu nhầm dây, chập mạch, hoặc đứt dây. Khi bạn kết nối với thiết bị an toàn như safety PLC hoặc công tắc cửa an toàn có OSSD, cơ chế chẩn đoán này giúp tăng độ tin cậy và rút ngắn thời gian tìm lỗi khi chạy thử.

Giá trị thực tế khi dùng STO

Điểm mạnh nhất của STO là đảm bảo “không mô men” tại trục động cơ trong các tình huống nguy hiểm. Với cấu trúc hai kênh, hệ thống vẫn ngăn được mô men ngay cả khi một tiếp điểm bên ngoài bị kẹt, một kênh không mở đúng, hoặc một đường dây bị lỗi theo kiểu khó phát hiện bằng mắt thường.

Tùy theo kết quả đánh giá rủi ro của máy, STO có thể thay thế một phần hoặc toàn bộ giải pháp contactor cắt nguồn động lực truyền thống. Việc giảm contactor công suất và các khối phần cứng đi kèm mang lại lợi ích rõ rệt:

1. Giảm chi phí phần cứng và công lắp đặt.
2. Tiết kiệm diện tích trong tủ điện, dễ bố trí dây và thoát nhiệt.
3. Giảm linh kiện hao mòn theo thời gian, từ đó giảm bảo trì thay thế.

Một ưu điểm khác là drive có thể vào trạng thái STO mà không cần cắt nguồn cấp chính vào drive. Điều này hữu ích khi quy trình của bạn có nhiều lần dừng an toàn ngắn. Khi điều kiện an toàn được khôi phục, hệ thống có thể quay lại vận hành nhanh hơn so với việc tắt nguồn hoàn toàn và chờ tụ xả. Bạn tiết kiệm thời gian chu kỳ, giảm gián đoạn sản xuất, nhưng vẫn giữ được mức an toàn cần thiết.

Trong ứng dụng thực tế, bạn có thể gặp các tình huống điển hình sau:

• Máy đóng gói, băng tải: mở cửa chắn để xử lý kẹt sản phẩm, kích STO để loại bỏ mô men trục kéo.
• Robot gắp đặt: trong vùng thao tác có người vào, STO giúp ngăn chuyển động do lỗi lập trình hoặc nhiễu tín hiệu điều khiển.
• Máy gia công: khi thay dao, thay phôi, STO giúp tránh tình huống trục chính hoặc trục tiến dao tạo lực bất ngờ.

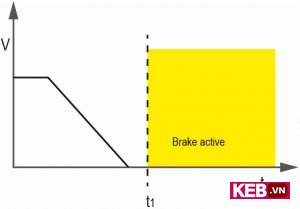

Safe Brake Control (SBC): điều khiển phanh giữ theo chuẩn an toàn

SBC trong Module 1 của KEB S6 servo drive được thiết kế để điều khiển an toàn một phanh kiểu “power-off” bên ngoài. Đây là loại phanh thường dùng làm phanh giữ động cơ. Khi có điện, phanh nhả để trục quay. Khi mất điện, phanh đóng để giữ tải đứng yên. Với các trục thẳng đứng, cơ cấu nâng, hoặc cơ cấu có tải có xu hướng trôi, phanh giữ là lớp bảo vệ bắt buộc trong nhiều thiết kế.

SBC giúp bạn kiểm soát việc nhả và đóng phanh theo logic an toàn. Mục tiêu không chỉ là “đóng mở phanh”, mà là bảo đảm phanh chỉ nhả khi hệ thống ở trạng thái cho phép, và phanh được giám sát để tránh các lỗi nguy hiểm như phanh không nhả, phanh không đóng, hoặc mạch cấp phanh bị chập.

Cách SBC hoạt động trong Module 1

Trên terminal của module an toàn, SBC có hai ngõ vào điều khiển dạng dự phòng. Phanh được cấp từ nguồn 24V tích hợp trong drive, với khả năng dòng phù hợp cho nhiều phanh 24V thông dụng (tham chiếu thiết kế là 2A). Drive yêu cầu cả hai ngõ vào đều ở trạng thái hợp lệ thì mới cho phép cấp điện nhả phanh. Nếu một ngõ vào mất, SBC chuyển về trạng thái an toàn và phanh sẽ đóng theo đúng nguyên lý “mất điện là giữ”.

Để tránh lỗi “im lặng” kéo dài, cơ chế đóng cắt và giám sát có thể được kiểm tra định kỳ, ví dụ theo chu kỳ giờ. Đây là điểm quan trọng trong an toàn chức năng vì nó giúp phát hiện suy giảm phần cứng theo thời gian mà không đợi đến khi xảy ra sự cố thật.

Ngoài phần điều khiển, đầu ra 24V cấp phanh được thiết kế chống ngắn mạch và có giám sát chủ động. Nếu điện áp nằm ngoài dải cho phép (thường là 24V ±10%) hoặc mạch đóng cắt không đạt kỳ vọng, drive sẽ đưa hệ thống vào trạng thái lỗi để ngăn vận hành không an toàn. Với kỹ sư vận hành, giám sát này giúp phát hiện sớm vấn đề như cuộn phanh xuống cấp, dây cấp phanh bị kẹp, hoặc nguồn bị quá tải do đấu sai.

Lợi ích khi dùng SBC thay cho giải pháp rời

SBC đem lại cách điều khiển phanh 24V gọn và an toàn vì được tích hợp ngay trong KEB S6 servo drive. Trong nhiều thiết kế truyền thống, phanh thường cần safety relay, nguồn 24V an toàn riêng, và một số phần tử trung gian để đảm bảo logic nhả phanh đúng điều kiện. Khi chuyển sang SBC tích hợp, bạn có thể giảm đáng kể các thành phần đó.

Lợi ích thường thấy khi triển khai đúng:

• Giảm số thiết bị trong tủ, từ đó giảm điểm có thể hỏng.
• Đơn giản hóa dây, giảm lỗi đấu nối khi lắp đặt và khi bảo trì.
• Tiết kiệm chi phí vì ít dùng nguồn ngoài và relay an toàn rời.
• Chẩn đoán rõ ràng hơn vì trạng thái lỗi được drive giám sát và phản hồi.

Trong ứng dụng có tải treo hoặc tải trượt, bạn vẫn cần thiết kế trình tự hợp lý giữa STO và SBC. Ví dụ, khi dừng an toàn, bạn thường muốn điều khiển để giảm tốc về gần 0 trước, sau đó đóng phanh giữ, rồi mới kích STO nếu mục tiêu là khóa mô men. Trình tự cụ thể phụ thuộc vào phân tích rủi ro, đặc tính quán tính, và yêu cầu dừng của máy. Điểm quan trọng là SBC cung cấp lớp kiểm soát phanh an toàn để bạn xây dựng trình tự đó rõ ràng và có thể chứng minh.

Cách phối hợp STO và SBC để dừng an toàn, giữ tải ổn định

STO và SBC giải quyết hai rủi ro khác nhau. STO loại bỏ khả năng tạo mô men điện từ, còn SBC đảm bảo phanh giữ hoạt động theo logic an toàn. Khi dùng KEB S6 servo drive trong máy có tải cần giữ vị trí, bạn nên xem đây là hai “mảnh ghép” bổ trợ, không phải lựa chọn thay thế lẫn nhau.

Một số kịch bản phối hợp thường gặp:

• Dừng khẩn trên trục ngang: kích STO để ngắt mô men, trục trôi về dừng. SBC có thể không bắt buộc nếu không có phanh giữ, hoặc chỉ dùng để giữ vị trí sau khi dừng.
• Dừng trên trục đứng: ưu tiên đảm bảo phanh đóng để giữ tải. Sau khi phanh đã đóng và xác nhận điều kiện an toàn, kích STO để loại bỏ mô men, tránh drive “kéo” ngược lại do lỗi.
• Bảo trì có người vào vùng nguy hiểm: dùng STO để loại bỏ mô men, đồng thời dùng SBC để đảm bảo phanh giữ đóng nếu cơ cấu có thể trôi.

Trong vận hành thực tế, điều bạn cần là trạng thái máy phải dự đoán được. Khi nhấn E-Stop hoặc mở cửa an toàn, hệ thống phải phản ứng nhất quán, không có tình huống “lúc phanh đóng, lúc phanh không”, hoặc “drive vẫn còn lực” dù tín hiệu an toàn đã tác động. Module 1 hỗ trợ bạn đạt mục tiêu đó bằng cơ chế hai kênh và giám sát.

Gợi ý triển khai thực tế: đấu nối, kiểm tra, và vận hành ổn định

Để tận dụng hết lợi thế của KEB S6 servo drive trong an toàn chức năng, bạn nên triển khai theo cách có thể kiểm chứng. Dưới đây là các điểm thực tế thường giúp dự án đi nhanh hơn khi chạy thử và nghiệm thu.

1) Thiết kế theo phân tích rủi ro, không theo thói quen

STO có thể đáp ứng nhiều tình huống dừng an toàn, nhưng không phải mọi tình huống đều giống nhau. Một số máy cần dừng có kiểm soát (giảm tốc theo ramp), một số máy chỉ cần cắt mô men. Trước khi quyết định dùng STO như giải pháp chính, bạn nên xác định:

• Động cơ có quán tính lớn hay nhỏ, khi trôi tự do có vượt quá vùng an toàn không.
• Tải có thể rơi, trượt, hoặc bị kéo bởi trọng lực không.
• Yêu cầu dừng theo tiêu chuẩn nội bộ hoặc theo tiêu chuẩn ngành của bạn.

Nếu máy có tải treo, SBC gần như luôn là thành phần cần có để giữ ổn định khi mất năng lượng. STO chỉ đảm bảo không mô men, nhưng không tự tạo lực giữ cơ học.

2) Ưu tiên tín hiệu hai kênh và chẩn đoán rõ

Vì STO và SBC đều dựa trên hai ngõ vào độc lập, bạn nên giữ nguyên triết lý hai kênh từ thiết bị an toàn tới drive. Nếu bạn dùng safety PLC, hãy cấu hình 2 kênh riêng biệt. Nếu bạn dùng công tắc cửa có OSSD, hãy tận dụng OSSD để tăng khả năng phát hiện lỗi dây. Khi chạy thử, bạn nên kiểm tra các tình huống lỗi phổ biến:

• Rút một dây kênh STO, xác nhận drive vào trạng thái an toàn.
• Gây lỗi chập giả lập (theo quy trình an toàn của bạn), xác nhận hệ thống báo lỗi đúng.
• Tắt một kênh SBC, kiểm tra phanh đóng và drive phản hồi trạng thái theo thiết kế.

3) Kiểm soát phanh theo trình tự, tránh giật và mài mòn

Phanh giữ nếu đóng khi trục còn tốc độ có thể gây mài mòn nhanh và tạo giật cơ khí. Khi dùng SBC, bạn nên thiết kế trình tự sao cho phanh chỉ đóng khi tốc độ đã giảm về ngưỡng phù hợp. Ví dụ trong máy nâng, bạn có thể giảm tốc về gần 0, xác nhận điều kiện tốc độ thấp, sau đó mới đóng phanh. Sau khi phanh đóng ổn định, bạn mới kích STO nếu cần loại bỏ mô men hoàn toàn.

Ở chiều ngược lại, khi khởi động lại, bạn nên đảm bảo drive sẵn sàng điều khiển trước khi nhả phanh. Việc nhả phanh khi drive chưa sẵn sàng có thể làm tải trôi trong thời gian ngắn. Mục tiêu là chuyển trạng thái mượt, có kiểm soát, và có thể lặp lại mỗi lần.

4) Đặt tiêu chí nghiệm thu rõ ràng cho đội vận hành

Trong dự án thực tế, an toàn không chỉ nằm trên sơ đồ. Bạn nên thống nhất với đội vận hành các tiêu chí nghiệm thu dễ đo, ví dụ:

• Thời gian phản ứng khi tác động E-Stop hoặc khi mở cửa.
• Hành vi của trục khi STO kích hoạt, trục trôi bao nhiêu, có vượt vùng cho phép không.
• Khả năng giữ tải của phanh khi mất nguồn điều khiển.
• Cách hiển thị lỗi và quy trình reset an toàn sau lỗi.

Khi các tiêu chí này rõ ràng, việc đưa KEB S6 servo drive vào máy mới hoặc nâng cấp máy cũ sẽ ít phát sinh tranh luận, rút ngắn thời gian chạy thử.

Lý do Module 1 giúp giảm độ phức tạp hệ thống mà vẫn tăng độ tin cậy

Với nhiều hệ servo, phần khó không nằm ở điều khiển chuyển động mà nằm ở việc chứng minh hệ thống dừng an toàn, kiểm soát phanh đúng, và phát hiện lỗi dây. Module 1 của S6-A tập trung giải quyết đúng các điểm đó bằng tích hợp STO và SBC cùng cơ chế giám sát. Khi tích hợp vào drive, bạn thường đạt các lợi ích sau:

• Ít phần tử rời hơn, ít điểm đấu nối hơn, giảm rủi ro lỗi lắp đặt.
• Giảm nhu cầu nguồn an toàn ngoài cho phanh trong nhiều cấu hình.
• Dễ chuẩn hóa thiết kế cho nhiều máy, vì logic an toàn nằm trong cùng nền tảng drive.
• Đơn giản hóa bảo trì vì trạng thái an toàn và lỗi liên quan nằm trong chẩn đoán của drive.

Khi bạn cần một servo drive vừa đáp ứng hiệu năng điều khiển, vừa hỗ trợ an toàn chức năng theo chuẩn nghiêm ngặt, KEB S6 servo drive với Module 1 là nền tảng phù hợp để xây dựng hệ thống gọn, dễ kiểm tra, và dễ mở rộng.
