# Bo Mạch Điều Khiển Biến Tần KEB COMBIVERT F5 – Tổng Hợp Mã Control Board Chính Hãng | KEB.VN

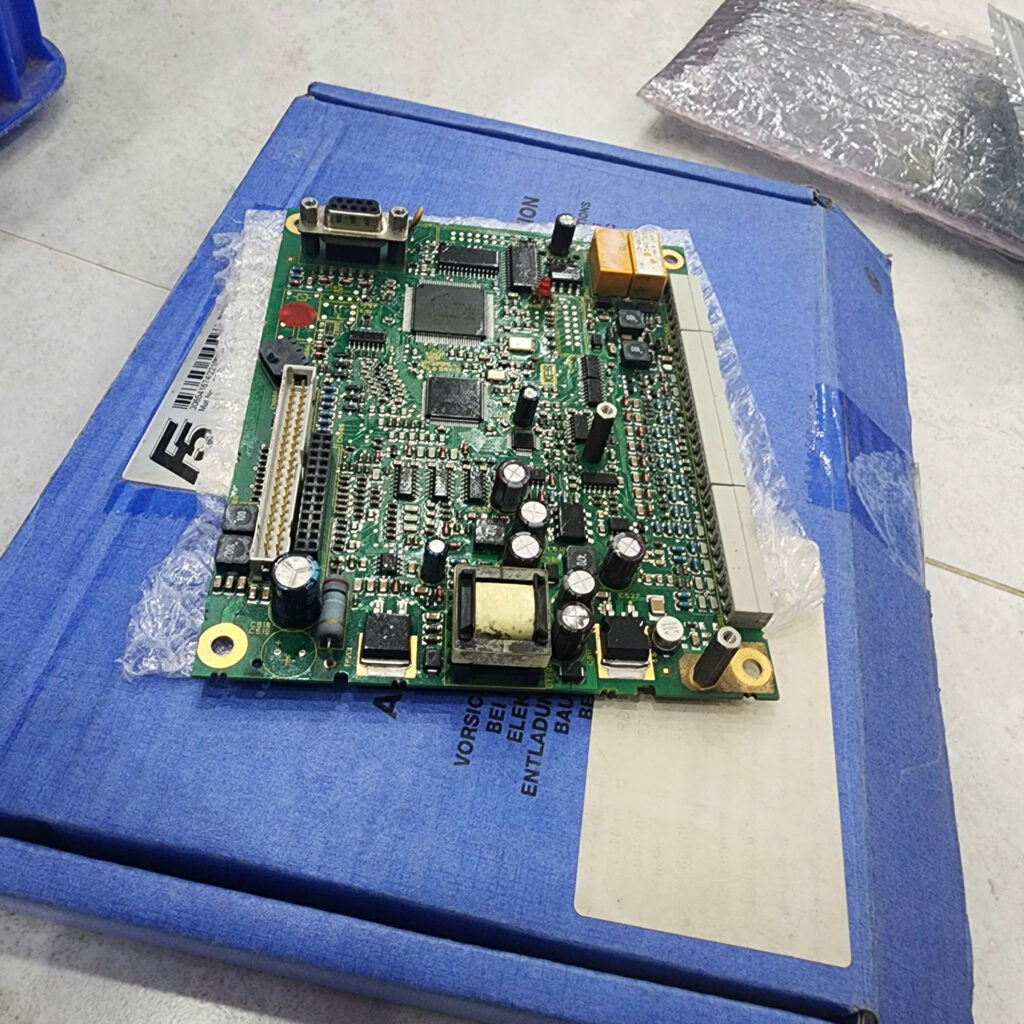

**Bo mạch điều khiển biến tần KEB COMBIVERT F5** (control board) là trung tâm xử lý tín hiệu của toàn bộ hệ thống biến tần. Việc thay thế đúng mã bo điều khiển KEB F5 phải căn cứ vào **mã linh kiện, dòng biến tần, kích thước vỏ và cấu hình phần cứng**, không thể chỉ dựa vào hình dáng bên ngoài. Bài viết dưới đây tổng hợp và phân loại các mã control board KEB F5 cho dòng vỏ nhỏ (D-housing, E-housing) và dòng vỏ lớn (G-housing đến W-housing), giúp kỹ thuật viên và nhà máy tra cứu chính xác trước khi đặt hàng.

> **Lưu ý:** Danh sách mã được tổng hợp theo tài liệu kỹ thuật. Khi thay thế, cần đối chiếu model đầy đủ trên tem biến tần, mã bo đang sử dụng và cấu hình thực tế của thiết bị.

## Bo mạch điều khiển biến tần KEB COMBIVERT F5 là gì?

Bo mạch điều khiển, hay còn gọi là **control board KEB F5**, là bộ phận tiếp nhận tín hiệu từ bên ngoài và đưa ra lệnh điều khiển cho các mạch bên trong biến tần. Tùy cấu hình, bo mạch đảm nhận các chức năng:

– Tiếp nhận lệnh RUN/STOP và tín hiệu điều khiển tốc độ, mô-men, tần số

– Xử lý tín hiệu analog và digital

– Giao tiếp với bàn phím, màn hình, module truyền thông

– Điều khiển và giám sát module công suất

– Tiếp nhận dữ liệu từ cảm biến dòng điện, điện áp, nhiệt độ

– Phát hiện trạng thái bất thường và gửi thông tin lỗi về hệ thống trung tâm

– Phối hợp với mạch driver, module IGBT và mạch bảo vệ

Trong biến tần KEB F5, các mã bo bắt đầu bằng số **1** thường dành cho dòng vỏ nhỏ (D-housing, E-housing), còn mã bắt đầu bằng số **2** dùng cho dòng vỏ lớn (G-housing đến W-housing).

## Vai trò của bo điều khiển trong hệ thống KEB F5

**Xử lý lệnh vận hành:** Khi người vận hành nhấn khởi động hoặc gửi lệnh từ PLC, bo điều khiển tiếp nhận và xử lý trước khi điều khiển mạch công suất. Nếu bo lỗi, biến tần có thể không nhận lệnh dù nguồn cấp vẫn đầy đủ.

**Giám sát trạng thái:** Bo liên tục theo dõi dòng điện, điện áp, nhiệt độ, tốc độ và trạng thái bảo vệ, kích hoạt cảnh báo hoặc dừng máy khi phát hiện bất thường.

**Giao tiếp tự động hóa:** Bo phối hợp với module giao tiếp để truyền/nhận dữ liệu với PLC, HMI. Lỗi bo có thể gây mất truyền thông, không nhận tín hiệu PLC, hiển thị sai thông số hoặc lệnh chập chờn.

**Phối hợp module công suất:** Bo điều khiển làm việc cùng module công suất, driver, nguồn xung, cảm biến và quạt. Vì vậy khi báo lỗi, cần phân biệt lỗi bo với hỏng IGBT, hỏng mạch nguồn, lỗi tụ DC bus, hỏng quạt, lỗi cảm biến nhiệt hoặc oxy hóa chân cắm.

## Phân loại mã bo mạch KEB F5 theo số bắt đầu

Nhóm mã bắt đầu bằng số **1** dành cho dòng vỏ nhỏ D-housing và E-housing, thường có cấu trúc 1AF, 1CF, 1GF, 1KF hoặc 1MF. Nhóm mã bắt đầu bằng số **2** dành cho dòng vỏ lớn (G, H, R, A, B, U, W-housing), thường bắt đầu bằng 2AF, 2CF, 2DF, 2KF hoặc 2MF. Một bo dành cho vỏ nhỏ **không mặc nhiên** lắp được cho biến tần vỏ lớn, ngay cả khi đầu nối có vẻ tương tự.

—

## Danh sách bo mạch KEB F5 – Nhóm mã bắt đầu bằng số 1

### Nhóm 1AF (vỏ nhỏ D/E-housing)

Nhóm này gồm các phiên bản: mã **1AF5030‑000D** • kế đến là **1AF5030‑002D** • biến thể **1AF5030‑004A** • dòng 5230 có **1AF5230‑0008** cùng cặp song song **1AF5230‑0009** • tiếp theo **1AF5230‑0018** và **1AF5230‑0019** • nhóm giữa gồm **1AF5230‑0028** với **1AF5230‑0029** • cuối cùng là **1AF5230‑0048** và **1AF5230‑0049**.

Các biến thể phần đuôi mã đại diện cho cấu hình khác nhau, không nên rút gọn thành “1AF5030” hay “1AF5230” khi yêu cầu báo giá.

### Nhóm 1CF (vỏ nhỏ D/E-housing)

Bao gồm: **1CF5030‑000E** • kèm **1CF5030‑000F** • và **1CF5030‑001B** • sang dòng 5230 có **1CF5230‑0006** đi cùng **1CF5230‑0007** • cặp tiếp theo **1CF5230‑0008** và **1CF5230‑0009** • nhóm sau gồm **1CF5230‑0016** với **1CF5230‑0017** • khép lại bằng **1CF5230‑0018** cùng **1CF5230‑0019**.

Khi bo cũ bị cháy hoặc mất tem, có thể căn cứ vào model biến tần, công suất định mức, điện áp đầu vào, kiểu vỏ, số lượng đầu nối và hình ảnh thực tế của bo để đối chiếu.

### Nhóm 1GF (vỏ nhỏ D/E-housing)

Chỉ gồm hai mã: **1GF5030‑000A** và bản dòng 5230 là **1GF5230‑0009**. Dù số lượng ít, hai mã này không thay thế lẫn nhau tùy tiện.

### Nhóm 1KF (vỏ nhỏ D/E-housing)

Gồm mã **1KF5030‑000G** cùng phiên bản **1KF5230‑0018**. Trước khi tháo lắp, cần ngắt hoàn toàn nguồn và chờ xả điện DC bus theo quy trình an toàn.

### Nhóm 1MF (vỏ nhỏ D/E-housing)

Bao gồm: dòng 5030 có **1MF5030‑000B** và **1MF5030‑001E** • sang dòng 5230 gồm **1MF5230‑0008** đi cặp với **1MF5230‑0009** • tiếp đến **1MF5230‑0016** cùng **1MF5230‑0017** • và khép lại **1MF5230‑0018** với **1MF5230‑0019**.

Ngoài ra, tài liệu ghi nhận mã khung danh mục chung dạng **1+F5230‑00** và mã tham chiếu **1*F5*** — khi tra cứu thực tế cần bổ sung model đầy đủ.

—

## Danh sách bo mạch KEB F5 – Nhóm mã bắt đầu bằng số 2

### Nhóm 2AF (vỏ lớn G→W-housing)

Gồm: dòng 5030 có **2AF5030‑000E** • kèm **2AF5030‑001D** • cùng **2AF5030‑002B** • và **2AF5030‑003D** • sang dòng 5230 gồm **2AF5230‑0008** đi với **2AF5230‑0009** • tiếp theo **2AF5230‑0018** và **2AF5230‑0019** • kèm **2AF5230‑0029** • cuối là **2AF5230‑0038** với **2AF5230‑0039** • đặc biệt có mã cấu trúc riêng **2AF5330‑0029** cần xác minh độc lập.

### Nhóm 2CF (vỏ lớn G→W-housing)

Bao gồm: dòng 5030 có **2CF5030‑000B**, **2CF5030‑000E** và **2CF5030‑001B** • sang dòng 5230 gồm **2CF5230‑0004** đi cùng **2CF5230‑0005** • tiếp **2CF5230‑0006** và **2CF5230‑0007** • kế đến **2CF5230‑0008** với **2CF5230‑0009** • nhóm giữa **2CF5230‑0016** và **2CF5230‑0017** • khép lại **2CF5230‑0018** cùng **2CF5230‑0019**.

Sau khi lắp bo mới, cần kiểm tra lại thông số động cơ, dòng định mức, tần số cơ bản, chế độ điều khiển, tín hiệu vào/ra, giới hạn tần số, thời gian tăng/giảm tốc và cấu hình truyền thông.

### Nhóm 2DF (vỏ lớn G→W-housing)

Gồm: **2DF5030‑000C** • kèm **2DF5030‑001B** • sang dòng 5230 có **2DF5230‑0008** đi cùng **2DF5230‑0009** • và **2DF5230‑0018** với **2DF5230‑0019**. Cần chú ý đầu cắm giữa bo và mạch công suất, vì chân lỏng hoặc ẩm gây lỗi tương tự lỗi bo mạch.

### Nhóm 2KF (vỏ lớn G→W-housing)

Chỉ gồm **2KF5030‑000F** và **2KF5230‑0008**. Cần xác minh model và công suất thực tế, không dùng bo dòng vỏ khác chỉ vì phần đầu mã tương tự.

### Nhóm 2MF (vỏ lớn G→W-housing)

Gồm: **2MF5030‑001D** • sang dòng 5230 có **2MF5230‑0008** đi với **2MF5230‑0009** • cùng **2MF5230‑0018** và **2MF5230‑0019**.

—

## Dấu hiệu nhận biết bo điều khiển KEB F5 bị lỗi

– **Không lên màn hình:** đã kiểm tra nguồn nhưng màn hình vẫn tối

– **Không nhận lệnh RUN:** có nguồn nhưng không phản hồi lệnh chạy

– **Mất tín hiệu truyền thông:** không giao tiếp được với PLC/HMI

– **Báo lỗi ngẫu nhiên:** lỗi xuất hiện không theo quy luật

– **Không lưu được tham số:** thông số mất sau khi tắt nguồn

## Quy trình kiểm tra và thay thế bo mạch KEB F5

1. **Xác định model biến tần** qua tem máy (model, công suất, điện áp, dòng vỏ)

2. **Kiểm tra mã trên bo cũ** – ghi đầy đủ phần trước và sau dấu gạch ngang

3. **Xác định nguyên nhân trước khi thay** – đo nguồn, kiểm tra đầu nối, vệ sinh bụi

4. **Lưu tham số** nếu biến tần còn truy cập được

5. **Tháo lắp an toàn** – ngắt nguồn, chờ xả DC bus, xác nhận điện áp an toàn

6. **Kiểm tra sau thay thế** – cấp nguồn thử, nạp tham số, chạy không tải trước khi vận hành có tải

## Vì sao nên chọn đúng mã bo điều khiển KEB F5?

Bo điều khiển liên quan trực tiếp đến cấu hình phần cứng, phiên bản phần mềm, khả năng tương thích với mạch công suất, kiểu vỏ, chuẩn tín hiệu và chế độ điều khiển động cơ. Thay đúng mã giúp giảm thời gian dừng máy, hạn chế lỗi phát sinh và bảo đảm ổn định — đặc biệt quan trọng với dây chuyền máy đùn nhựa, máy ép nhựa, máy kéo sợi, máy nâng hạ và sản xuất liên tục.

## NEW 5S – Đại lý bo mạch điều khiển biến tần KEB tại Việt Nam

**NEW 5S (KEB.VN)** cung cấp và hỗ trợ kỹ thuật các loại linh kiện biến tần KEB, trong đó có bo mạch điều khiển KEB COMBIVERT F5. Dịch vụ bao gồm:

– Tra cứu mã control board KEB F5

– Tư vấn bo cho D-housing, E-housing và G-housing đến W-housing

– Kiểm tra khả năng tương thích trước khi đặt hàng

– Sửa chữa, kiểm tra bo mạch và xử lý lỗi biến tần trong dây chuyền

– Giao hàng và hỗ trợ kỹ thuật toàn quốc

### Thông tin liên hệ NEW 5S

| Thông tin | Chi tiết |

| :— | :— |

| Đơn vị | NEW 5S (KEB.VN) |

| Hotline/Zalo | 0969 583 247 – 0968 173 247 |

| Email | bientankeb@gmail.com, sieuthibientansg@gmail.com |

| Địa chỉ | 713 Trần Phú, Phường Tân Thành, TP. Hồ Chí Minh |

| MST | 0318340343 |

| Website | keb.vn |

## Câu hỏi thường gặp

**Bo mạch bắt đầu bằng số 1 dùng cho biến tần KEB F5 nào?**

Dành cho dòng vỏ nhỏ D-housing và E-housing. Cần đối chiếu thêm model đầy đủ và mã bo thực tế.

**Bo mạch bắt đầu bằng số 2 dùng cho dòng nào?**

Dành cho dòng vỏ lớn G-housing đến W-housing, nhưng không nên dùng làm căn cứ duy nhất khi đặt hàng.

**Có thể thay bo 1AF bằng bo 1CF không?**

Không nên tự ý thay. Hai nhóm khác nhau về cấu hình, chức năng và khả năng tương thích.

**Khi báo giá bo điều khiển cần cung cấp thông tin gì?**

Model biến tần, công suất, điện áp, hình ảnh tem máy, mã bo mạch, hình ảnh đầu nối và hiện tượng lỗi.

**Có nên thay bo ngay khi biến tần báo lỗi không?**

Không. Lỗi có thể do module công suất, nguồn, driver, cảm biến, dây dẫn hoặc tham số. Cần kiểm tra tổng thể trước.

## Kết luận

Danh mục **bo mạch điều khiển biến tần KEB COMBIVERT F5** gồm nhiều nhóm mã phân loại theo dòng vỏ và cấu hình. Nhóm số 1 dành cho D/E-housing, nhóm số 2 dành cho G→W-housing. Lựa chọn đúng bo giúp biến tần vận hành ổn định và giảm rủi ro hư hỏng.
