Tối ưu DC injection braking trên biến tần công nghiệp

DC injection braking là kỹ thuật hãm dừng động cơ cảm ứng sử dụng dòng một chiều đưa trực tiếp vào stato để tạo mô men hãm mạnh, giúp dừng nhanh các tải quán tính lớn như quạt, dao cắt, đá mài. Bài viết này phân tích nguyên lý điện từ, cấu trúc điều khiển trên biến tần, ưu nhược điểm và cách bạn tối ưu DC injection braking trong hệ thống công nghiệp thực tế, kèm gợi ý cấu hình trên các dòng biến tần KEB.

Khái niệm và nguyên lý của DC injection braking

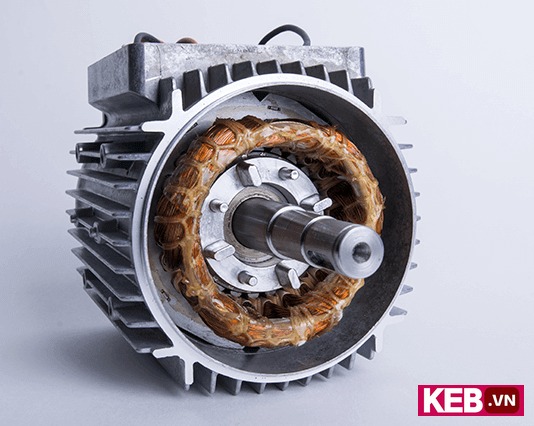

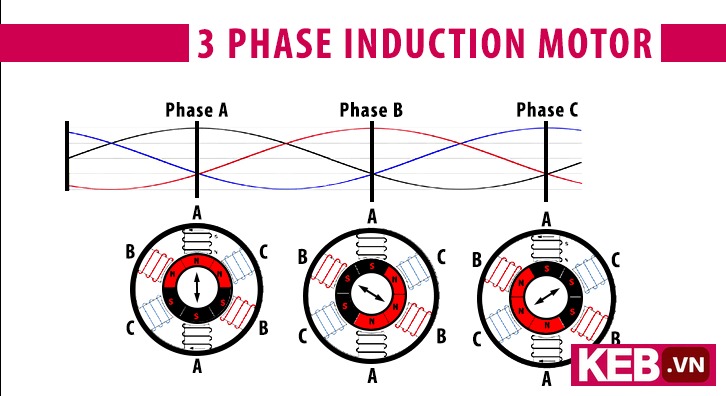

Động cơ không đồng bộ ba pha tạo mô men quay nhờ trường điện từ quay trong stato. Khi bạn cấp nguồn xoay chiều ba pha cho cuộn dây stato, dòng điện tạo ra trường quay quét quanh lòng động cơ. Trường quay này cắt các thanh dẫn trên rotor lồng sóc, cảm ứng điện áp và dòng điện theo định luật Faraday.

Dòng điện trên rotor hình thành một trường từ riêng, có xu hướng chống lại sự thay đổi của từ thông theo định luật Lenz. Sự tương tác giữa trường quay của stato và trường từ phản kháng của rotor tạo nên mô men điện từ kéo trục động cơ quay. Đây là cơ sở hoạt động bình thường của động cơ cảm ứng.

Khi bạn ngắt nguồn AC khỏi stato, trường quay biến mất. Động cơ không còn mô men tác động, toàn bộ hệ thống chuyển sang trạng thái quay tự do theo quán tính, cho đến khi ma sát cơ khí và tổn hao nội tại làm trục dừng hẳn. Với tải quán tính lớn, thời gian trôi tự do này có thể kéo dài rất lâu.

Với các tải có mô men quán tính lớn hoặc tốc độ làm việc cao, thời gian dừng tự nhiên có thể lên tới vài phút. Nhóm tải này thường gặp gồm quạt gió công suất lớn, máy ly tâm, đá mài, lưỡi cưa, trống quay sấy, rô to ly tâm trong ngành thực phẩm hay hóa chất.

DC injection braking can thiệp vào giai đoạn dừng này. Sau khi bạn ngắt mô phỏng điều khiển AC, biến tần cấp một dòng một chiều vào cuộn dây stato. Dòng DC không tạo trường quay mà tạo một từ trường đứng yên. Rotor đang quay cắt từ thông đứng yên đó, sinh ra dòng điện xoáy eddy trong rotor theo định luật Faraday.

Dòng xoáy này sinh ra một trường từ ngược chiều với trường đứng yên của stato. Từ đó xuất hiện mô men hãm chống lại chiều quay của rotor, làm giảm tốc độ rất nhanh. Mức mô men hãm phụ thuộc trực tiếp vào biên độ điện áp và dòng DC bạn đưa vào cuộn dây stato. Dòng DC càng lớn, từ trường càng mạnh, mô men hãm càng cao.

Hiện tượng này tương tự hãm bằng dòng xoáy trong các tàu điện, tàu lượn hoặc hệ thống phanh từ trên trò chơi giải trí, nơi rotor hoặc bánh xe quay trong trường từ để sinh lực cản mà không cần ma sát cơ khí.

Cần lưu ý, theo lý thuyết, để tạo được sức điện động cảm ứng và mô men hãm thì rotor phải có sự thay đổi từ thông. Nếu rotor đứng yên hoàn toàn, không có chuyển động, EMF gần như bằng không, mô men hãm không đáng kể. Vì vậy DC injection braking dùng để làm chậm và dừng tải, chứ không phải giải pháp giữ tải tĩnh trong thời gian dài.

Các dạng biên dạng phanh DC và hành vi thực tế

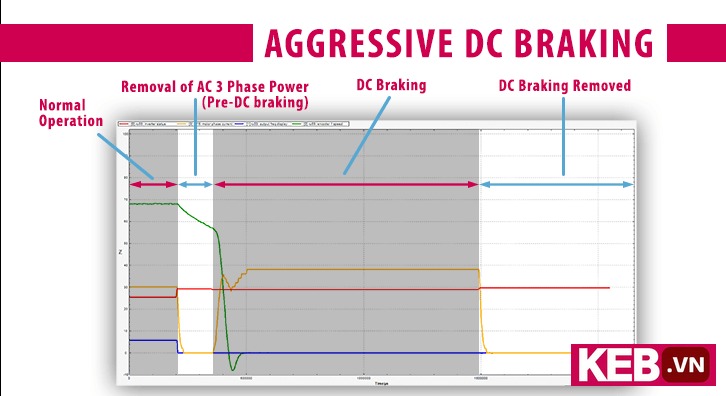

Biên dạng hãm DC mạnh (aggressive)
Green = Tốc độ động cơ
Yellow = Dòng pha động cơ
Red = Trạng thái biến tần
Blue = Tần số ngõ ra

Ở biên dạng hãm mạnh, biến tần đưa mức điện áp DC tương đối cao trong một khoảng thời gian ngắn. Tốc độ giảm rất nhanh, nhưng dòng và tổn hao nhiệt tăng mạnh. Biên dạng này phù hợp khi yêu cầu dừng khẩn cấp về mặt công nghệ, ví dụ tránh hỏng phôi, bảo vệ dao cắt, giảm rung chấn trên hệ thống truyền động.

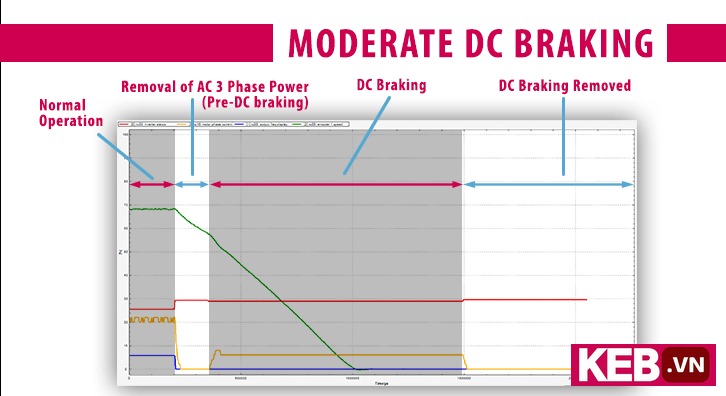

Biên dạng hãm DC trung bình (moderate)
Green = Tốc độ động cơ
Yellow = Dòng pha động cơ
Red = Trạng thái biến tần
Blue = Tần số ngõ ra

Biên dạng trung bình cân bằng giữa thời gian dừng và nhiệt. Mức điện áp DC và thời gian hãm được điều chỉnh để động cơ dừng trong khoảng thời gian cố định, không làm nhiệt độ tăng quá ngưỡng cho phép. Đây là lựa chọn phù hợp cho hầu hết ứng dụng sản xuất liên tục.

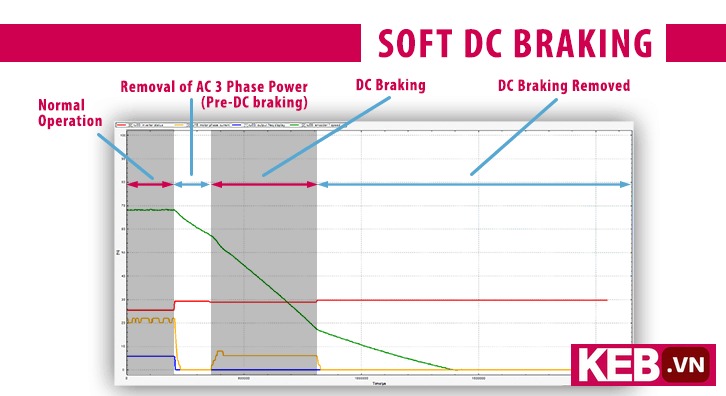

Biên dạng hãm DC mềm (soft)
Green = Tốc độ động cơ
Yellow = Dòng pha động cơ
Red = Trạng thái biến tần
Blue = Tần số ngõ ra

Biên dạng mềm dùng dòng DC nhỏ, thời gian hãm dài hơn. Phù hợp khi bạn ưu tiên bảo vệ động cơ, hạn chế tăng nhiệt, ví dụ với động cơ cũ, hệ thống làm mát kém hoặc môi trường nhiệt độ cao.

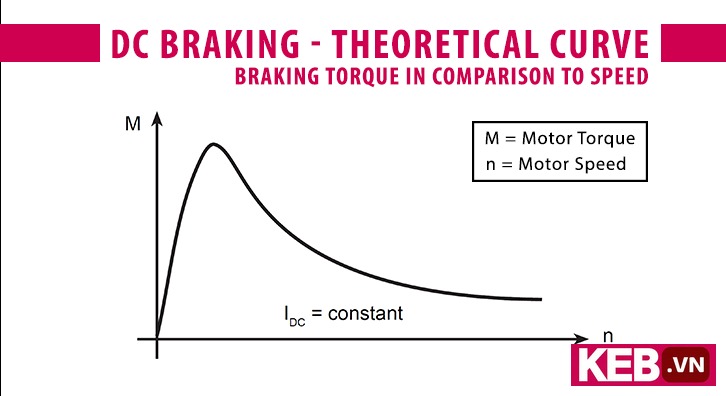

DC injection braking chỉ thật sự hiệu quả khi rotor vẫn còn tốc độ. Khi tốc độ gần về 0, mô men hãm giảm rõ rệt. Nếu bạn cố xoay nhẹ trục khi vẫn cấp DC, từ thông biến thiên tạo lại dòng cảm ứng làm trục bị kéo về vị trí cân bằng. Tuy nhiên khả năng giữ này rất hạn chế, không nên dùng như phanh giữ tải.

Ứng dụng DC injection braking với biến tần KEB

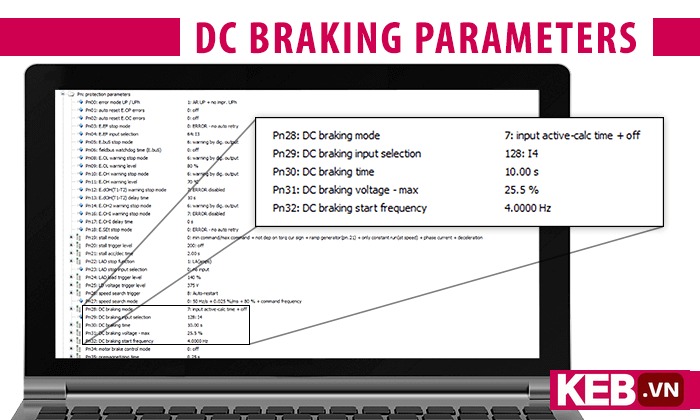

DC injection braking thường được tích hợp sẵn trong biến tần KEB cho động cơ không đồng bộ ba pha, hoạt động ở chế độ V/Hz hoặc ASCL. Trên các dòng F5, G6, F6 và S6, bạn có nhiều chế độ hãm DC, được điều chỉnh bằng tập tham số linh hoạt.

Các tham số chính mà bạn cần cấu hình gồm:

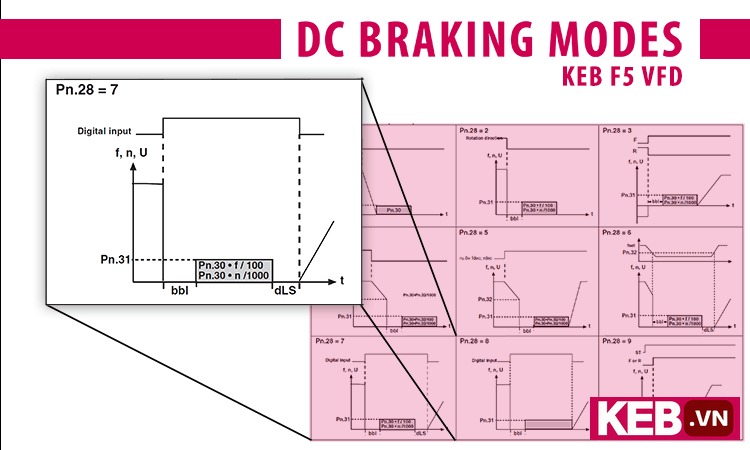

• Chế độ hãm DC, lựa chọn kiểu kích hoạt và cách biến tần tính toán thời gian hãm
• Ngõ vào số dùng để kích hoạt hãm DC, có thể gán vào nút dừng, cảm biến, PLC
• Thời gian hãm DC, tính theo giây, đặt phù hợp với quán tính tải
• Mức điện áp DC tối đa cho phép, giới hạn theo dòng định mức động cơ
• Mức tốc độ hoặc tần số bắt đầu kích hoạt hãm DC, tránh phanh khi tốc độ còn quá cao gây sốc cơ khí

Trong đa số ứng dụng, quy trình làm việc như sau. Khi bạn gửi lệnh dừng, biến tần tắt điều khiển xoay chiều, không còn xung PWM cấp cho động cơ. Sau đó, biến tần dùng năng lượng trên DC bus để áp dòng DC vào cuộn dây stato, tạo từ trường đứng yên và bắt đầu giai đoạn hãm.

Trên biến tần F6 ở chế độ open-loop, nhà sản xuất thường đặt sẵn một chế độ DC injection braking mặc định. Ví dụ, chế độ số 7 dùng ngõ vào số 4 làm tín hiệu kích hoạt hãm. Khi ngõ vào này có mức tín hiệu phù hợp, biến tần tự động áp dòng DC trong khoảng thời gian tính toán, sau đó chuyển về trạng thái dừng hẳn.

Nếu tín hiệu hãm DC vẫn còn duy trì, biến tần giữ trạng thái dừng và không cho động cơ chạy lại. Chỉ khi bạn ngắt ngõ vào hãm DC, biến tần mới cho phép khởi động lại theo lệnh thường.

Khi triển khai trong nhà máy của bạn, nên:

• Gắn ngõ vào hãm DC với lệnh dừng an toàn do PLC phát ra
• Giới hạn điện áp và thời gian hãm trong ngưỡng động cơ cho phép
• Kiểm tra nhiệt độ động cơ sau các chu kỳ hãm lặp lại
• Thử nghiệm với tải thực tế để điều chỉnh mô men hãm và thời gian dừng

Ưu điểm và hạn chế của DC injection braking

DC injection braking có hai lợi ích lớn trong hệ thống dùng biến tần. Thứ nhất, nó tận dụng ngay DC bus sẵn có của biến tần để tạo mô men hãm, không cần lắp thêm phanh cơ khí. Thứ hai, không có ma sát cơ nên không phát sinh bụi, không cần thay thế má phanh định kỳ, giảm chi phí bảo trì.

Khi bạn dùng dốc giảm tốc rất ngắn trong chế độ hãm động năng thông thường, năng lượng cơ từ tải chuyển ngược về DC bus, gây tăng điện áp. Nếu không có điện trở xả hay chopper, biến tần sẽ báo lỗi quá áp. Với DC injection braking, phần lớn năng lượng phanh chuyển thành nhiệt trong rotor và stato, không đẩy ngược về DC bus, giúp giảm nguy cơ lỗi quá áp.

Nhược điểm chính của DC injection braking là bài toán nhiệt. Khi bạn cấp dòng DC vào cuộn dây, về bản chất nó giống như bạn đặt ngắn mạch có điều khiển giữa các pha. Dòng và tổn hao đồng tăng nhanh. Đồng thời rotor hấp thụ phần lớn năng lượng phanh dưới dạng nhiệt. Nếu bạn kéo dài thời gian phanh, nhiệt độ sẽ vượt quá giới hạn chịu đựng của cách điện và vật liệu.

Vì vậy, khi muốn áp dụng phanh DC thường xuyên, bạn cần:

• Tính toán chu kỳ làm việc, số lần hãm trên giờ
• Tăng công suất động cơ hoặc chọn biến tần với dự trữ công suất cao hơn
• Lắp bảo vệ nhiệt cho động cơ, dùng cảm biến PTC, PT100 hoặc bảo vệ nhiệt tích hợp
• Theo dõi nhiệt độ vỏ động cơ và dòng trong quá trình chạy thử

DC injection braking chỉ dùng để giảm tốc, không phù hợp dùng làm phanh giữ tải treo, thang nâng, bàn nâng. Trong các ứng dụng yêu cầu an toàn cao, bạn nên dùng phanh cơ khí có chức năng fail safe, kết hợp mạch an toàn độc lập với nguồn biến tần.

Phanh DC yêu cầu biến tần còn hoạt động và có nguồn DC bus. Khi mất điện lưới đột ngột, biến tần không còn nguồn để áp dòng DC, hệ thống không thể dùng DC injection braking như phanh an toàn cuối cùng. Do đó bạn không nên coi kỹ thuật này là giải pháp dừng khẩn cấp cho máy.

DC injection braking không phải là phương thức phanh an toàn dạng fail safe, không nên dùng làm giải pháp dừng khẩn cấp cho máy.

Bài toán tải quán tính lớn trong tự động hóa công nghiệp

Trong nhiều dây chuyền tự động, động cơ không đồng bộ kéo các tải quay có tốc độ cao và mô men quán tính lớn. Điển hình như đá mài, máy cưa vòng, quạt ly tâm, lồng quay trong máy ly tâm, trống quay trong hệ thống sấy hoặc nghiền. Khi bạn tắt nguồn, tải này tiếp tục quay rất lâu.

Ví dụ, một dây chuyền gia công kim loại dùng đá mài đường kính lớn, quay ở tốc độ hàng nghìn vòng một phút. Khi công nhân dừng máy bằng cách ngắt lệnh chạy hoặc tắt biến tần, bánh mài vẫn tiếp tục quay tự do vài phút trước khi dừng. Trong thời gian đó, khu vực xung quanh vẫn tồn tại nguy cơ va chạm với đá mài đang quay, gây mất an toàn cho người vận hành khi thao tác gần máy.

Không chỉ vậy, các bước xử lý tiếp theo phải chờ trục quay dừng hẳn mới được phép vào làm việc, khiến thời gian chuyển đổi công đoạn kéo dài, giảm năng suất toàn dây chuyền. Nhiều nhà máy tìm cách giảm thời gian dừng bằng cách rút ngắn thời gian giảm tốc trên biến tần, nhưng điều này nhanh chóng dẫn đến lỗi quá áp DC bus nếu tải có quán tính lớn.

DC injection braking đưa ra một lựa chọn khác. Khi bạn tích hợp hãm DC trên biến tần F6 hoặc S6, chính động cơ trở thành phần tử phanh điện từ. Biến tần chỉ cần dùng năng lượng trên DC bus, không phải lắp thêm điện trở xả hoặc phanh cơ. Thời gian dừng có thể giảm từ vài phút xuống còn vài giây hoặc vài chục giây, tùy đặc tính tải và cấu hình tham số.

Trên thực tế, nhiều hệ thống cưa gỗ, cưa panel hoặc máy cưa nhôm yêu cầu lưỡi cưa dừng trong vài giây để đảm bảo an toàn. Khi dùng DC injection braking, bạn có thể thiết kế trình tự dừng như sau:

• Khi nhận lệnh dừng, biến tần giảm tần số về một giá trị nhất định
• Tại ngưỡng tần số định sẵn, biến tần tắt điều khiển AC
• Kích hoạt hãm DC trong khoảng thời gian đã tính toán
• Khi tốc độ giám sát về gần 0, tắt hãm DC

Cách làm này cho phép bạn kiểm soát mô men hãm tốt hơn, giảm sốc cơ khí và giới hạn nhiệt. Thời gian chờ của người vận hành khi thay lưỡi, điều chỉnh đồ gá giảm rõ rệt, tăng số mẻ sản xuất trên ca.

Trong các hệ thống quạt công suất lớn dùng VFD, DC injection braking giúp rút ngắn thời gian dừng trước khi mở cửa kiểm tra hoặc vệ sinh. Bạn giảm rủi ro nhân viên tiếp xúc với cánh quạt còn quay, đồng thời giảm thời gian chuẩn bị cho các công việc bảo trì định kỳ.
