Ứng dụng KEB Elevator và giải pháp nâng cao hiệu suất thang máy

Thay đổi về biến tần cho ứng dụng thang máy

KEB Elevator app và hệ sinh thái biến tần F5 thế hệ mới tạo ra nhiều lựa chọn kỹ thuật cho dự án thang máy hiện đại. Trong đó, biến tần kích thước 230V, vỏ loại “U”, cung cấp công suất liên tục và đỉnh phù hợp với những ứng dụng chịu tải lớn. Cách lựa chọn biến tần và cấu hình phản hồi ảnh hưởng trực tiếp đến chất lượng chạy, độ ổn định và độ bền của hệ thống thang máy.

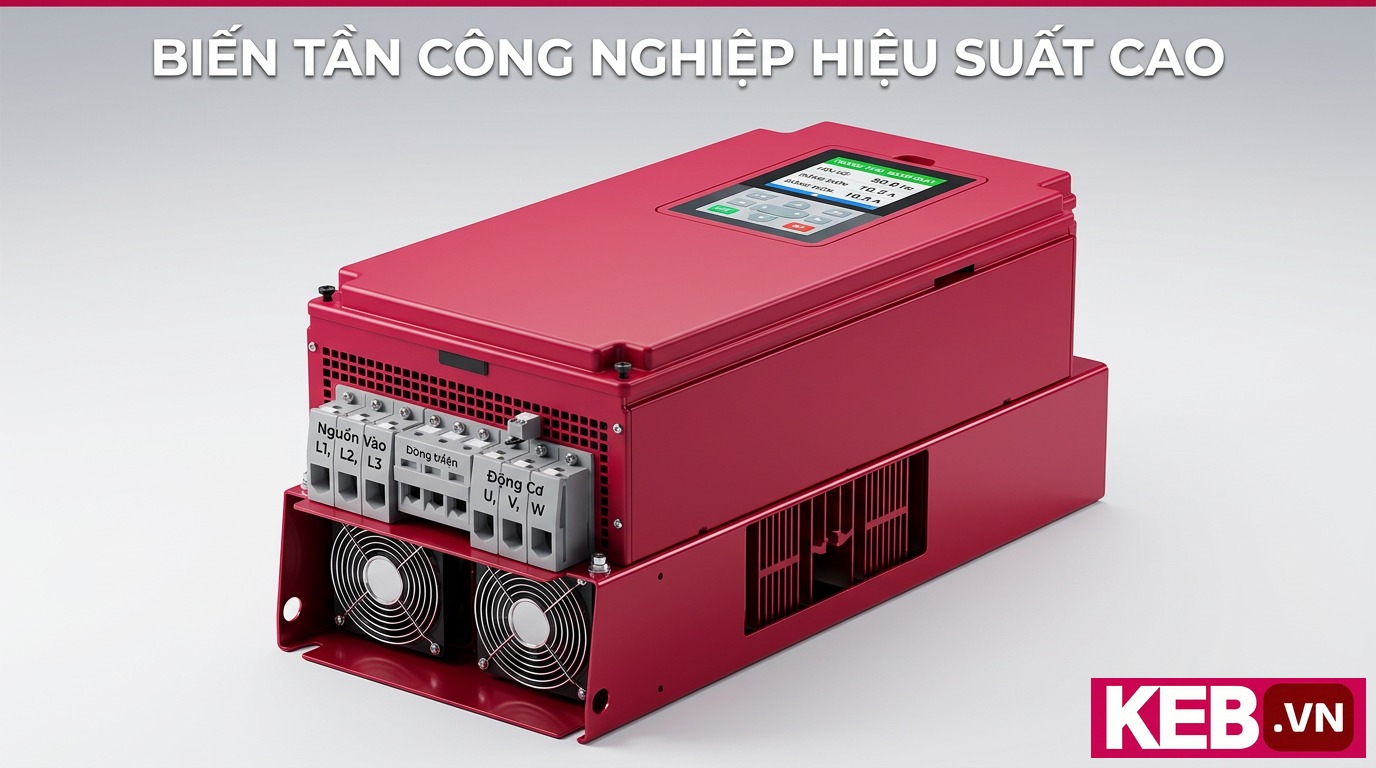

Thông số kỹ thuật nổi bật của 230V F5 “U”

Biến tần cỡ 23, vỏ “U”, có dòng liên tục 264A và dòng đỉnh 450A trong 30 giây. Những chỉ số này cho phép xử lý các tải động nặng, ví dụ thang máy chở hàng, thang trung chuyển nhiều tầng hoặc hệ thống yêu cầu gia tốc lớn. Khi cấu hình đúng, biến tần cho phép điều khiển mượt mà, giảm rung và cải thiện cảm giác đi của hành khách.

Chọn loại phản hồi encoder phù hợp

F5 hỗ trợ các thẻ phản hồi TTL hoặc EnDat. Mỗi loại có đặc tính riêng. TTL phù hợp khi khoảng cách ngắn và hệ thống không yêu cầu độ phân giải cực cao. EnDat đáp ứng yêu cầu độ chính xác lớn, phù hợp cho điều khiển tốc độ chặt chẽ và vị trí dừng chuẩn xác. Bạn nên cân nhắc khoảng cách, môi trường nhiễu và yêu cầu bảo dưỡng khi quyết định.

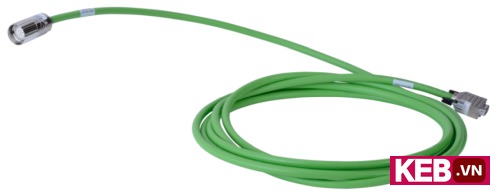

Giải pháp cáp mã hóa dài cho bố trí MRL và phòng máy từ xa

Khi thiết kế thang máy không có phòng máy tại trên cùng hoặc có phòng máy xa bộ truyền động, khoảng cách giữa encoder và biến tần trở nên quyết định. Cáp mã hóa chiều dài 110m cho phép kết nối tin cậy giữa encoder EnDat và biến tần F5 mà không cần lắp bộ tăng cường tín hiệu giữa đường truyền.

Lợi ích của cáp mã hóa dài

Cáp dài giúp giảm chi phí cho các giải pháp trung gian như hộp nối hay bộ chuyển đổi tín hiệu. Loại cáp chuyên dụng này giảm tổn hao và nhiễu, giúp dữ liệu vị trí từ encoder truyền chính xác đến biến tần. Với EnDat, bạn giữ được độ phân giải cao, trong khi vẫn bố trí máy kéo ở vị trí tối ưu cho công trình.

Hướng dẫn lắp đặt và lưu ý kỹ thuật

Lắp đặt cáp cần tuân thủ hai nguyên tắc chính. Thứ nhất, giảm tối đa các điểm cắt, nối để tránh suy giảm tín hiệu. Thứ hai, đảm bảo tách riêng cáp mã hóa khỏi các cáp nguồn công suất để hạn chế nhiễu. Nếu phải nối tiếp, sử dụng bộ chuyển đổi chính hãng để tránh lỗi thời gian thực của encoder.

Ứng dụng di động: tính năng và cách dùng của KEB Elevator App

KEB Elevator app cho phép bạn truy cập biến tần F5 qua Bluetooth bằng điện thoại Android hoặc iPhone. Ứng dụng hỗ trợ điều chỉnh tham số, tải cấu hình, theo dõi trạng thái và hiển thị màn hình chẩn đoán. Với giao diện trực quan, kỹ thuật viên có thể thực hiện tinh chỉnh ngay tại hiện trường mà không cần laptop.

Các chức năng chính và lợi ích thực tế

Kết nối nhanh cho phép đọc và ghi tham số vận hành. Bạn có thể tải cấu hình mẫu cho từng loại thang máy, lưu lại cấu hình sau hiệu chỉnh và phục hồi nhanh khi cần. Màn hình chẩn đoán hiển thị lỗi theo mã, dữ liệu sensor thời gian thực và biểu đồ giúp bạn đánh giá sự cố nhanh hơn.

Quy trình an toàn khi sử dụng ứng dụng

Trước khi thao tác bằng ứng dụng, luôn đảm bảo thang máy ở chế độ dịch vụ hoặc tắt các cơ chế tự động nếu cần. Xác thực Bluetooth và phân quyền nhân viên giúp hạn chế thao tác trái phép. Lưu trữ bản sao tham số trước khi ghi đè để dễ phục hồi nếu có lỗi cấu hình.

Tối ưu hóa chất lượng vận hành và cảm nhận đi

Chất lượng ride của thang máy phụ thuộc vào điều khiển mô-men, đáp ứng gia tốc, bù động lực và cấu hình PID. Việc kết hợp biến tần F5, encoder độ phân giải cao và tinh chỉnh thông số qua KEB Elevator app giúp bạn đạt dừng sàn chính xác, giảm giật và nâng cao trải nghiệm hành khách.

Điều chỉnh nền tảng cho cảm giác lái mượt

Thiết lập hệ tham số gồm giới hạn gia tốc, giới hạn jerk và bộ lọc tốc độ. Bắt đầu bằng thông số an toàn, sau đó tăng dần độ mượt trong môi trường thử tải. Dùng chức năng ghi dữ liệu để so sánh trước và sau khi điều chỉnh. Hãy lặp lại tinh chỉnh trong điều kiện đầy tải và bán tải để bảo đảm tính ổn định.

Đo lường và xác minh

Sử dụng công cụ chẩn đoán để theo dõi vận tốc, dòng điện và tín hiệu encoder. Ghi log chuyển động để xác định biến động bất thường. Nếu thấy sai khác quá mức, kiểm tra căn chỉnh cơ khí, phanh và feedback encoder trước khi chỉnh phần mềm.

Bảo dưỡng, xử lý sự cố và hướng dẫn khắc phục

Bảo dưỡng kịp thời giúp giảm thời gian chết và chi phí sửa chữa. Hệ thống KEB cho phép bạn đọc lỗi và trạng thái trực tiếp từ biến tần. Kết hợp dữ liệu từ KEB Elevator app sẽ rút ngắn thời gian xác định nguyên nhân và đưa ra giải pháp.

Quy trình kiểm tra định kỳ

• Kiểm tra đầu nối điện và mạch nguồn biến tần.
• Quan sát tình trạng cáp encoder, đặc biệt các điểm uốn và đầu nối.
• Đọc tham số và log lỗi, lưu trữ cấu hình hiện hành.
• Kiểm tra độ mòn cơ khí của ray, puli và dây cáp.

Phân tích sự cố thường gặp

Những vấn đề phổ biến gồm mất tín hiệu encoder, lỗi quá dòng, và rung bất thường. Mất tín hiệu thường do cáp hỏng hoặc nhiễu. Lỗi quá dòng chỉ ra hiện tượng quá tải hoặc hãm không đúng. Rung có thể bắt nguồn từ cơ khí hoặc cấu hình PID chưa phù hợp. Mỗi mã lỗi trong biến tần đều có hướng dẫn xử lý; sử dụng KEB Elevator app để đọc nhanh mã và áp dụng biện pháp tương ứng.

Hướng dẫn lựa chọn giải pháp theo yêu cầu dự án

Mỗi dự án yêu cầu một tổ hợp thiết bị khác nhau. Dưới đây là các tiêu chí giúp bạn đưa ra lựa chọn chính xác.

Tiêu chí kỹ thuật và môi trường

Xác định tải trọng tối đa, số lượt di chuyển dự kiến, chiều cao hành trình và môi trường lắp đặt. Nếu phòng máy ở xa, ưu tiên cáp mã hóa dài và EnDat. Nếu yêu cầu độ chính xác cực cao, chọn encoder độ phân giải lớn và cấu hình PID tinh chỉnh. Đối với thang tải nặng, biến tần 230V “U” là lựa chọn ưu việt.

Chi phí vận hành và bảo trì

So sánh chi phí đầu tư ban đầu với chi phí bảo trì dài hạn. Các giải pháp tích hợp với KEB Elevator app thường giảm thời gian bảo trì và yêu cầu công cụ chuyên dụng. Cáp cao cấp ban đầu có giá cao hơn nhưng giảm lỗi vận hành và chi phí sửa chữa về lâu dài.

Tài nguyên đào tạo và hỗ trợ kỹ thuật

Để khai thác tối đa hệ thống, bạn nên tiếp cận tài liệu hướng dẫn chuyên sâu và video đào tạo. Những nguồn này hướng dẫn từng bước từ khởi động ban đầu, tinh chỉnh ride đến xử lý lỗi.

Video hướng dẫn và bài học thực hành

Trên kênh YouTube của nhà sản xuất có các bài giảng minh họa cách cài đặt biến tần F5, cấu hình encoder và xử lý sự cố cụ thể. Hãy xem các video về khởi động ban đầu, kiểm tra hiệu chỉnh và bảo trì để tiết kiệm thời gian khi làm việc thực tế.

Tải xuống tài liệu và mẫu cấu hình

Tài liệu PDF và mẫu tham số thường có sẵn trên trang hỗ trợ của nhà sản xuất. Tải về và lưu trữ các bản cấu hình phù hợp cho từng loại thang máy. Khi thay đổi, hãy phiên bản hóa cấu hình để có thể quay lại thiết lập trước đó nếu cần.

Ví dụ triển khai thực tế và bài học từ công trình

Dưới đây là một số tình huống thực tế giúp bạn hình dung cách ứng dụng kết hợp biến tần, cáp dài và ứng dụng di động mang lại hiệu quả.

Trường hợp thang máy tòa nhà cao tầng không có phòng máy

Trong dự án chuyển đổi, phòng máy được đặt ở tầng hầm, cách máy kéo hơn 50m. Sử dụng cáp mã hóa 110m và EnDat đã giữ nguyên độ chính xác vị trí, đồng thời cho phép đặt biến tần ở vị trí thuận tiện cho bảo trì. Kết quả là thời gian sửa chữa giảm 30% so với giải pháp có hộp nối trung gian.

Trường hợp thang tải hàng chịu tải lớn

Với tải trọng lớn, biến tần 230V “U” có dòng đỉnh đủ mạnh để đáp ứng gia tốc nhanh mà không đi kèm hiện tượng quá dòng thường xuyên. Kết hợp tinh chỉnh PID và lọc tốc độ đã giảm rung khi bốc dỡ hàng, đồng thời tăng tuổi thọ cơ cấu phanh.

Hỏi đáp nhanh (FAQ)

Làm sao để kết nối ứng dụng với biến tần?

Bật Bluetooth trên điện thoại, đưa biến tần vào chế độ ghép nối theo hướng dẫn. Mở ứng dụng và chọn thiết bị hiển thị. Sau khi kết nối, bạn có thể đọc tham số và màn hình chẩn đoán. Luôn kiểm tra quyền truy cập trên ứng dụng để đảm bảo bảo mật.

Nên chọn TTL hay EnDat cho encoder?

Chọn TTL nếu khoảng cách ngắn và chi phí là yếu tố quan trọng. Chọn EnDat khi cần độ chính xác cao, khả năng kiểm soát vị trí tĩnh tốt và khi khoảng cách giữa encoder và biến tần lớn.

Cáp mã hóa dài có cần nối trung gian không?

Nếu sử dụng cáp chính hãng có độ sụt tín hiệu thấp, bạn thường không cần nối. Trường hợp phải nối do mặt bằng, dùng bộ nối chuyên dụng để tránh suy giảm. Kiểm tra tín hiệu sau khi lắp để đảm bảo không có lỗi truyền dẫn.

Những bước khuyến nghị trước khi triển khai

Thực hiện các bước sau để giảm rủi ro và đảm bảo tính ổn định khi đưa thang máy vào vận hành.

• Đánh giá yêu cầu tải và hành trình, xác định loại biến tần phù hợp.
• Quyết định loại encoder dựa trên độ chính xác và khoảng cách.
• Lập kế hoạch lắp đặt cáp, tránh các nguồn nhiễu và điểm nối không cần thiết.
• Tải trước bộ tham số mẫu vào KEB Elevator app và kiểm tra tương thích trước khi chạy thử.
• Lưu cấu hình gốc và tạo bản sao lưu sau mỗi thay đổi quan trọng.

Kết nối giữa công nghệ và lợi ích vận hành

Sự kết hợp giữa biến tần công suất lớn, cáp truyền dẫn chất lượng và phương pháp tinh chỉnh hiện đại mang lại lợi ích rõ ràng: dừng sàn chính xác hơn, cảm giác hành khách thoải mái hơn, chi phí bảo trì giảm và thời gian xử lý sự cố ngắn. Ứng dụng KEB Elevator app đóng vai trò như một công cụ đắc lực giúp kỹ thuật viên thao tác nhanh, lưu trữ cấu hình và truy xuất dữ liệu khi cần.

Tài liệu tham khảo và bước tiếp theo

Hãy xem các video đào tạo để nắm quy trình khởi động và các ví dụ tinh chỉnh thực tế. Tải tài liệu hướng dẫn biến tần F5 và mẫu cấu hình. Nếu cần, liên hệ đội hỗ trợ kỹ thuật của nhà sản xuất để nhận tư vấn cấu hình theo dự án cụ thể.

Ghi chú cuối cùng dành cho kỹ thuật viên

Luôn chuẩn bị công cụ kiểm tra khi đến hiện trường. Lưu trữ bản sao tham số trước khi thay đổi. Sử dụng KEB Elevator app để tăng tốc quá trình chẩn đoán. Khi lắp cáp mã hóa, ưu tiên các phương án giảm nối và tránh nhiễu. Với hệ thống được cấu hình đúng, bạn sẽ đạt được hiệu suất vận hành và trải nghiệm hành khách tốt hơn, đồng thời giảm rủi ro bảo hành và chi phí vận hành lâu dài.
