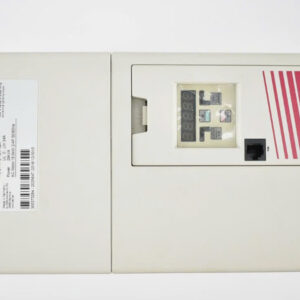

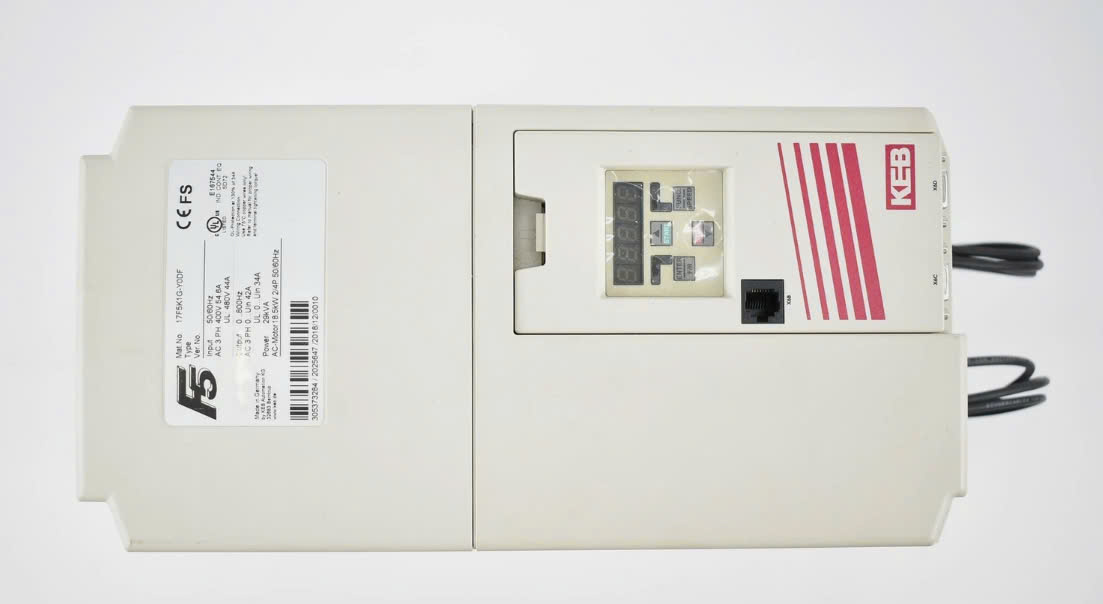

Biến tần KEB F5 – 17.F5.A1G-35DA

Biến tần KEB F5 Multi là bộ điều khiển tốc độ động cơ công nghiệp thuộc nhóm biến tần hiệu suất cao, tích hợp encoder và giao tiếp Fieldbus để đồng bộ hóa nhiều trục. Thiết bị tuân thủ các tiêu chuẩn kỹ thuật công nghiệp, cung cấp giải pháp điều khiển mô-men và tốc độ cho hệ thống tự động hóa phức hợp.

Biến tần KEB F5 Multi – Đánh giá hiệu suất và Tiêu chuẩn kỹ thuật

Phân tích đặc tính vật liệu và cấu trúc thiết kế

Thiết kế biến tần công nghiệp thường kết hợp các thành phần dẫn điện có độ dẫn cao, hệ tản nhiệt bằng kim loại và vật liệu cách điện chịu nhiệt để đảm bảo độ bền điện – cơ học trong môi trường công nghiệp. Ở góc độ kỹ thuật, việc sử dụng các liên kết điện bằng vật liệu dẫn có điện trở suất thấp giúp giảm tổn hao điện năng và giữ độ ổn định của điện áp cấp cho mạch công suất. Vật liệu cách điện có hệ số giãn nở nhiệt thấp và khả năng chịu nhiệt cao (ví dụ PVC/XLPE trong hệ dây dẫn nội bộ hoặc vật liệu cách điện PCB) hạn chế nguy cơ lão hóa khi thiết bị hoạt động liên tục. Hệ thống tản nhiệt và bố trí mạch nhằm giảm điểm nóng giúp duy trì thông số làm việc ổn định, giảm suy giảm tuổi thọ linh kiện bán dẫn công suất. Về tiêu chuẩn, các biến tần công nghiệp thường thiết kế phù hợp với yêu cầu an toàn và EMC của IEC/TCVN/JIS, điều này đảm bảo mức nhiễu phát xạ thấp, tương thích điện từ và an toàn người vận hành. Những yếu tố trên quyết định khả năng chịu tải dài hạn, ổn định dòng điện đầu ra và tính liên tục của quá trình sản xuất khi vận hành biến tần trong các hệ thống khắt khe.

Ưu điểm nổi bật của Biến tần KEB F5 Multi trong hệ thống công nghiệp

Tối ưu hóa độ bền và khả năng chịu môi trường khắc nghiệt

Việc lựa chọn biến tần phù hợp ảnh hưởng trực tiếp tới độ ổn định vận hành, tuổi thọ hệ thống và năng suất máy móc. Biến tần phải đáp ứng được đặc tính tải, tương thích với hệ điều khiển PLC/Fieldbus và chịu được các ảnh hưởng của môi trường như nhiễu điện, dao động nhiệt và quá tải cơ học. Dưới đây là các lợi thế kỹ thuật quan trọng của KEB F5 Multi và tác động thực tế của chúng đối với hệ thống.

• Kiểm soát đa chế độ (V/f và điều khiển có/không Encoder): Khả năng chuyển đổi linh hoạt giữa chế độ V/f và điều khiển vòng kín với encoder cho phép tối ưu hóa mô-men khởi động và độ chính xác tốc độ. Kết quả là quá trình khởi động êm, giảm sốc cơ học và giữ ổn định tốc độ trong các ứng dụng cần độ chính xác cao như băng tải có vị trí dừng chính xác.
• Phản hồi Encoder 2 kênh đồng bộ: Việc hỗ trợ phản hồi kép giúp đảm bảo độ phân giải vị trí và kiểm soát tốc độ ổn định, đặc biệt quan trọng khi đồng bộ nhiều trục hoặc trong các hệ thống đòi hỏi pha chính xác giữa các động cơ. Điều này giảm sai số cộng hưởng và tăng hiệu suất phối ghép giữa các trục.
• Chức năng dự báo mô-men và PowerPack: Tính năng kiểm soát mô-men tiên lượng giúp giảm quá độ mô-men khi tải thay đổi đột ngột, làm giảm hiện tượng sụt áp và giảm nhiệt phát sinh ở cơ cấu truyền động; PowerPack hỗ trợ các chức năng phụ trợ nâng cao hiệu suất hệ thống, giảm thời gian chết máy.
• Auto tuning tốc độ: Tự động hiệu chỉnh tham số điều khiển cho phép giảm thời gian cấu hình tại hiện trường và tối ưu hóa đáp ứng động cho từng loại động cơ cụ thể. Kết quả là giảm thời gian tích hợp hệ thống và hạn chế sai số do hiệu chỉnh tay không chính xác.
• Khả năng quá tải tới 216%: Hệ số quá tải cao cung cấp biên an toàn khi khởi động tải nặng hoặc khi tải có dao động đột ngột, giúp giảm nguy cơ nhảy CB/MCB và cho phép xử lý ngắn hạn các giai đoạn tiêu thụ dòng lớn mà không làm hỏng biến tần.
• Bộ lọc hình sin giảm nhiễu: Bộ lọc loại bỏ thành phần nhiễu bậc cao, giảm ảnh hưởng lên các thiết bị điều khiển khác và đáp ứng yêu cầu EMC. Điều này đặc biệt hữu ích trong môi trường nhiều thiết bị điện tử nhạy cảm như PLC, cảm biến và hệ thống truyền thông công nghiệp.
• Kết nối Fieldbus (Profibus, CAN, …): Hỗ trợ kết nối đa dạng giúp biến tần dễ tích hợp vào hệ thống SCADA/PLC hiện có, rút ngắn thời gian cấu hình mạng truyền thông và đơn giản hóa quản trị hệ thống, đặc biệt khi đồng bộ hóa nhiều biến tần trong dây chuyền sản xuất.

Thông số kỹ thuật chi tiết Biến tần KEB F5 Multi

Bảng dữ liệu đặc tính kỹ thuật

Phạm vi ứng dụng và Khả năng tương thích hệ thống

Giải pháp đấu nối cho công trình và nhà máy

Dựa trên công suất 18.5 kW và khả năng làm việc tại điện áp 380–400V cùng phản hồi encoder hai kênh và kết nối Fieldbus, thiết bị phù hợp cho tủ điện công nghiệp điều khiển động cơ công suất trung bình, các dây chuyền sản xuất có yêu cầu đồng bộ nhiều trục và các hệ thống truyền động có tải đột ngột. Khả năng quá tải tới 216% giúp biến tần xử lý hiệu quả các ứng dụng cần mô-men khởi động lớn như băng tải nặng, máy cán hoặc máy trộn. Khả năng giao tiếp Profibus/CAN giúp tích hợp trực tiếp vào hệ thống điều khiển phân tán và SCADA, giảm độ trễ truyền lệnh so với giao tiếp tương tự. Tính năng giảm nhiễu bằng bộ lọc hình sin làm giảm nhiễu điện từ, phù hợp cho các ứng dụng điều khiển PLC nhạy cảm và hệ thống có nhiều cảm biến. Đối với thang máy và các hệ thống cần an toàn cao, chức năng an toàn tích hợp hỗ trợ các yêu cầu an toàn cơ bản; tuy nhiên, cần kiểm tra tiêu chuẩn an toàn chi tiết trước khi đưa vào ứng dụng thang máy theo quy định chuyên ngành.

Quy trình lắp đặt và Hướng dẫn đấu nối an toàn kỹ thuật

Các bước thi công và khuyến cáo từ nhà sản xuất

Trước khi bắt đầu, chuẩn bị đầy đủ dụng cụ: kìm tuốt cách điện, kìm bấm cos phù hợp, cờ lê hoặc tô vít lực nếu cần xiết ốc theo moment, cốt cos đúng kích thước, găng tay cách điện, đồng hồ vạn năng và thiết bị đo cách điện nếu có. Kiểm tra ngoại quan thiết bị, bóng hư hỏng vật lý, và đảm bảo môi trường lắp đặt khô ráo, không có bụi kim loại lơ lửng. Kiểm tra cáp nguồn, cáp tín hiệu và cáp encoder để loại bỏ lớp vỏ trầy xước hoặc vết cắt trước khi tiến hành cắt.

Khi tuốt vỏ cáp, xác định chính xác chiều dài lớp vỏ cần tuốt theo hướng dẫn nhà sản xuất để đảm bảo tiếp xúc đủ bề mặt tiếp xúc mà không làm tổn hại đến lõi dẫn. Thao tác tuốt vỏ cần dùng kìm tuốt chuẩn, cẩn thận để không làm xước hoặc cắt ngang lõi dẫn; lõi đồng bị tổn hại sẽ làm tăng điện trở tiếp xúc, gây nóng chỗ đấu nối. Đối với đầu cos, chọn cốt có tiết diện phù hợp, dùng kìm bấm cos tương thích với loại cos đó để tránh biến dạng đầu cos, đảm bảo tiếp xúc cơ – điện tốt và bền cơ học. Khi lắp cos, kiểm tra cốt sau khi bấm để đảm bảo không có sợi dây bộc lộ và đầu cos không bị lỏng.

Tiến hành đấu nối vào terminal block của biến tần theo nhãn in trên vỏ: nối nguồn, nối PE (earth) một cách chắc chắn, nối các pha theo đúng thứ tự và đánh dấu để kiểm tra sau. Khi đấu encoder và các tín hiệu phản hồi, giữ khoảng cách đường cáp tín hiệu với nguồn công suất để giảm nhiễu; nếu cần, sử dụng cáp screened/xiết chặn vỏ cáp tại đầu nối để đảm bảo tắt nhiễu. Xiết các ốc đầu cốt hoặc terminal theo thông số torque của nhà sản xuất; nếu không có thông số, xiết đều, kiểm tra bằng lực tay có kỹ thuật để tránh siết quá gây gãy ốc hoặc siết quá lỏng gây phát nhiệt.

Sau khi đấu nối hoàn tất, kiểm tra bằng đồng hồ vạn năng: đo thông mạch giữa đầu ra và motor, đo điện trở cách điện giữa pha và đất để đảm bảo không có đoản mạch; kiểm tra tiếp xúc PE. Thực hiện kiểm tra không tải: bật nguồn và giám sát tín hiệu lỗi, kiểm tra hiển thị và phản hồi encoder nếu có. Nếu có thiết bị đo cách điện (megger), thực hiện đo cách điện trước khi cấp điện chính để đảm bảo điện trở cách điện đáp ứng tiêu chuẩn an toàn. Chỉ đưa thiết bị vào vận hành tải sau khi tất cả phép đo an toàn đạt yêu cầu.

Các lỗi thường gặp gồm: tuốt dây quá sâu làm đứt sợi lõi, bấm cos lỏng gây nhiệt sinh, nối đất kém dẫn đến nhiễu và rò điện, và lắp cáp tín hiệu gần nguồn công suất gây nhiễu. Phòng tránh bằng cách tuân thủ kỹ thuật tuốt, dùng cốt phù hợp, thực hiện xiết ốc đúng lực, tách đường cáp công suất và tín hiệu, và luôn kiểm tra bằng đồng hồ vạn năng trước khi cấp nguồn. Trong môi trường ẩm hoặc nhiều bụi kim loại, cân nhắc lắp tủ kín bụi/điều hòa tủ để bảo vệ biến tần.
