BIẾN TẦN KEB F5 380V 18.5KW – 17F5A1G-35IA

Biến tần KEB 12.F4.S3D-3420 là thiết bị điều khiển động cơ công suất trung bình, ứng dụng trong hệ thống điện ba pha. Sản phẩm thuộc nhóm biến tần công nghiệp, tích hợp phần mềm Combivis F5 và đáp ứng tiêu chuẩn chất lượng sản xuất Châu Âu (CHLB Đức).

Biến tần KEB 12.F4.S3D-3420 – Đánh giá hiệu suất và Tiêu chuẩn kỹ thuật

Phân tích đặc tính vật liệu và cấu trúc thiết kế

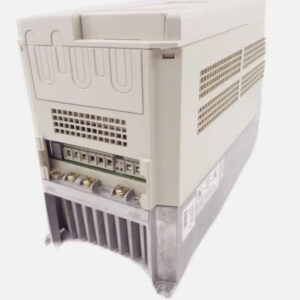

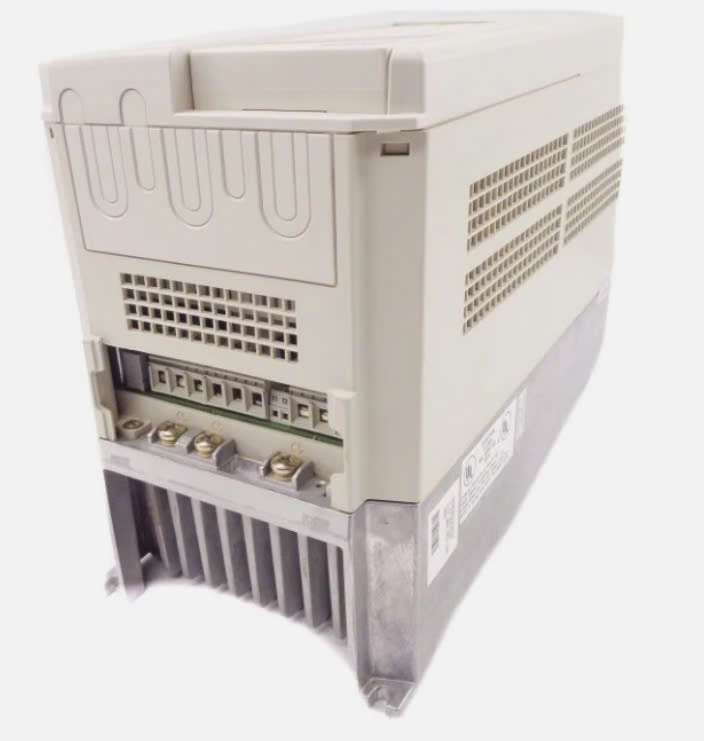

Biến tần KEB 12.F4.S3D-3420 sử dụng linh kiện bán dẫn và khung vỏ thiết kế theo tiêu chuẩn công nghiệp Châu Âu, đảm bảo khả năng dẫn điện ổn định và tản nhiệt hiệu quả. Phần vỏ được gia công nhằm tối ưu luồng khí cho bộ tản nhiệt, giảm nhiệt độ vùng bán dẫn khi hoạt động ở công suất 18.5 kW. Bảng điều khiển và bàn phím hiển thị dạng phím cho phép đọc nhanh các thông số vận hành mà không ảnh hưởng tới khoang tản nhiệt. Về mặt dẫn điện, bộ cấp nguồn và mạch đầu ra xử lý dòng 3 pha ở mức 380–400 V, đảm bảo truyền tải công suất tối ưu đến động cơ, giảm tổn hao điện trở trên đường dẫn. Khi nói đến độ bền cơ học, các đầu nối và điểm bấm cốt được thiết kế để chịu lực cơ học trong lắp đặt công nghiệp, hạn chế sự cố do rung động hoặc tiếp xúc kém. Thiết kế mạch điều khiển tích hợp các biện pháp bảo vệ như quá dòng, quá áp, quá nhiệt, và cho phép quá tải tạm thời lên đến 216% để đáp ứng các tình huống khởi động nặng và tải va đập.

Ưu điểm nổi bật của Biến tần KEB 12.F4.S3D-3420 trong hệ thống công nghiệp

Tối ưu hóa độ bền và khả năng chịu môi trường khắc nghiệt

Việc lựa chọn biến tần phù hợp quyết định trực tiếp hiệu suất và tuổi thọ của toàn bộ hệ thống truyền động. Biến tần KEB 12.F4.S3D-3420 cung cấp các tính năng điều khiển và bảo vệ nhằm giảm số lần bảo trì, tăng thời gian hoạt động liên tục và bảo đảm an toàn vận hành cho nhà máy.

• Khả năng chịu quá tải lên đến 216% cho phép khởi động tải nặng và chịu được va đập cơ khí tạm thời; kết quả là giảm nguy cơ nhảy bảo vệ khi kích móc hoặc khởi động tải đột ngột, giữ động cơ và hệ truyền động ổn định trong giai đoạn chuyển mạch.
• Phạm vi tần số đầu ra 0-599 Hz MAX giúp mở rộng khả năng điều chỉnh tốc độ cho các ứng dụng đòi hỏi phạm vi rộng, như máy cán, băng tải có thay đổi tốc độ liên tục; việc điều khiển tần số lớn cho phép tinh chỉnh mô-men xoắn tại các tốc độ cao mà vẫn kiểm soát nhiệt độ mô-đun.
• Chuẩn giao tiếp RS232 và các ngõ encoder in/out hai chiều hỗ trợ tích hợp sâu với PLC và hệ thống SCADA; nhờ đó biến tần dễ dàng truyền dữ liệu trạng thái, nhận lệnh điều khiển chính xác và thực hiện điều chỉnh mô-men theo phản hồi encoder.
• Phần mềm Combivis F5 cung cấp công cụ cấu hình và giám sát trực tiếp, rút ngắn thời gian cài đặt và hiệu chỉnh tham số; khi sử dụng phần mềm này, kỹ thuật viên có thể tối ưu thông số PID, ramp, và các chế độ bảo vệ một cách chủ động, giảm thời gian chạy thử nghiệm tại hiện trường.
• Thiết kế đầu ra 29 KVA và dòng 42 A tương thích với dải công suất 18.5 kW, cho phép ghép nối trực tiếp với động cơ có tiết diện và hệ dây dẫn phù hợp; tổ hợp này giảm suy hao điện áp và đảm bảo mô-men lực cần thiết cho tải cơ khí.
• Tích hợp chế độ điều khiển nhiều cấp tốc độ và nhiều chế độ điều khiển giúp linh hoạt trong ứng dụng đa dạng: điều khiển V/f cho ứng dụng băng tải, điều khiển vector cho ứng dụng yêu cầu kiểm soát mô-men chính xác, và chế độ định tốc cho hệ truyền động định vị.
• Xuất xứ CHLB Đức cùng quy trình kiểm định cho chất lượng ổn định; việc lựa chọn linh kiện đạt chuẩn châu Âu giảm tỷ lệ lỗi sản phẩm và tạo điều kiện cho kế hoạch bảo trì dự phòng hiệu quả.

Thông số kỹ thuật chi tiết 12.F4.S3D-3420

Bảng dữ liệu đặc tính kỹ thuật

Phạm vi ứng dụng và Khả năng tương thích hệ thống

Giải pháp đấu nối cho công trình và nhà máy

Với thông số 18.5 kW trên nguồn 3 pha 380–400 V, biến tần KEB 12.F4.S3D-3420 phù hợp cho tủ điện trung tâm, hệ truyền động băng tải, máy nén, máy bơm công suất vừa và nhỏ trong môi trường sản xuất. Dòng đầu ra 42 A và hệ số KVA 29 cho thấy khả năng cấp đủ điện năng cho động cơ đồng bộ hoặc không đồng bộ có kích thước tương đương mà không gây sụt áp lớn trên dây dẫn. Trong các ứng dụng tự động hóa, tính năng encoder 2 ngõ vào/out cho phép thực hiện điều khiển vòng kín, do đó biến tần phù hợp cho hệ thống điều khiển vị trí và tốc độ của robot đơn giản hoặc trục định vị trên máy gia công. Giao tiếp RS232 và phần mềm Combivis F5 cho phép tích hợp vào hệ thống SCADA/PLC bằng cầu nối, vì vậy biến tần có thể truyền trạng thái lỗi, tốc độ thực và thông số vận hành về PLC để thực hiện logic bảo vệ hoặc điều phối nhiều trục. Ở môi trường thang máy hoặc băng tải có nhiễu cơ khí và điện, cấu trúc mạch bảo vệ cao và bộ lọc tương thích giúp giảm nhiễu về phía đường nguồn và phần điều khiển, từ đó giảm sai số truyền tín hiệu và tăng độ ổn định cho hệ thống tự động hóa.

Quy trình lắp đặt và Hướng dẫn đấu nối an toàn kỹ thuật

Các bước thi công và khuyến cáo từ nhà sản xuất

Trước khi lắp đặt, chuẩn bị đầy đủ dụng cụ: kìm tuốt dây, kìm bấm cos phù hợp với cỡ cốt, bộ cốt đồng, tuốc nơ vít cách điện, đồng hồ vạn năng (multimeter), găng tay cách điện tiêu chuẩn, mặt nạ bảo hộ và thước đo. Kiểm tra vật lý: xác minh mã sản phẩm trên tem, đảm bảo không có rạn nứt vỏ, hở ốc, hoặc dấu hiệu hư hại vận chuyển. Kiểm tra bề mặt dây dẫn và cốt: loại bỏ keo, dầu mỡ và oxi hóa trên lõi đồng trước khi bấm. Khi cắt vỏ cách điện, tuốt đúng chiều dài khuyến nghị của cos, tránh lộ quá nhiều lõi đồng ra ngoài làm tăng nguy cơ chạm chập. Kỹ thuật tuốt vỏ phải giữ nguyên lớp bện lá chắn nếu có, và không được làm trầy mặt dẫn làm giảm tiết diện dẫn điện.

Thao tác đấu nối: bắt buộc bấm cos (cốt) bằng kìm bấm có kích thước phù hợp; sau khi bấm, kiểm tra độ cố định bằng cách kéo thử để đảm bảo cos không tuột. Lắp đặt đầu cốt lên đầu nối vít của biến tần, siết theo mô-men lực khuyến nghị để tránh tiếp xúc kém do siết quá lỏng hoặc làm biến dạng cos nếu siết quá chặt. Đối với ngõ encoder, sử dụng dây có giáp hoặc có lớp chống nhiễu và đi riêng rẽ khỏi dây nguồn để giảm can nhiễu. Khi đấu nối đất, đảm bảo đất bảo vệ (PE) có điện trở thấp và dẫn thẳng về thanh nối đất chung của tủ, không chia sẻ đất tín hiệu để tránh vòng đất và nhiễu.

Kiểm tra sau lắp đặt: trước khi cấp nguồn, dùng đồng hồ vạn năng đo xem có chập pha‑pha hoặc pha‑mát không (kiểm tra điện trở giữa các pha và giữa pha với đất). Thực hiện đo cách điện giữa cuộn dây và vỏ bằng megohmmeter nếu có yêu cầu, đảm bảo giá trị cách điện đạt ngưỡng an toàn. Sau khi cấp nguồn thử, chạy chế độ không tải ở tần số thấp để kiểm tra chiều quay động cơ, điều chỉnh tham số chiều quay nếu ngược; sau đó tăng dần tần số theo ramp đã cài đặt để quan sát dòng khởi động, nhiệt độ và bất thường âm thanh. Sử dụng chế độ giám sát lỗi của Combivis F5 để xem log lỗi, tinh chỉnh các thông số bảo vệ như Giới hạn dòng, Thời gian quá tải, và cài đặt Encoder feedback nếu cần.

Cảnh báo an toàn: tránh đấu nối khi nguồn chưa được ngắt hoàn toàn; không vận hành biến tần nếu vỏ ngoài có dấu vết ẩm ướt hoặc bụi bẩn nặng; không sửa đổi mạch bên trong trừ khi có hướng dẫn kỹ thuật chuyên sâu. Lỗi phổ biến là tiếp xúc lỏng tại đầu cos gây nhiệt sinh ra điểm nóng, hiện tượng này làm oxy hóa đầu cos và tăng điện trở tiếp xúc dẫn tới cháy điểm nối; để phòng tránh, luôn dùng cos phù hợp, siết đúng mô-men và kiểm tra nhiệt độ điểm nối sau chạy tải. Trường hợp nhiễu tín hiệu hoặc mất phản hồi encoder, kiểm tra bố trí cáp tín hiệu so với dây nguồn và đảm bảo sử dụng cáp chống nhiễu khi cần.

Nên mua Biến tần KEB 12.F4.S3D-3420 ở đâu uy tín và chính hãng?

Đơn vị phân phối thiết bị điện công nghiệp hàng đầu

Tiêu chí lựa chọn nhà cung cấp cho khách hàng. Nhà cung cấp uy tín cần đảm bảo cung cấp CO/CQ, hỗ trợ kỹ thuật 24/7 và chính sách bảo hành rõ ràng để giảm rủi ro vận hành cho đơn vị mua hàng.

KEB.VN là đối tác chuyên cung cấp giải pháp tự động hóa và thiết bị điện, tập trung vào năng lực hỗ trợ kỹ thuật. Chúng tôi cung cấp dịch vụ tư vấn lựa chọn thiết bị phù hợp với hệ thống, hướng dẫn cấu hình thông số và hỗ trợ chẩn đoán sự cố tại công trường.

Ưu điểm khi mua từ KEB.VN:

• Cung cấp hàng chính hãng, có CO/CQ đi kèm để đáp ứng yêu cầu kiểm định và đấu thầu.
• Giao hàng nhanh trong khu vực và hỗ trợ lắp đặt, hiệu chỉnh thông số tại hiện trường theo yêu cầu kỹ thuật.
• Tư vấn kỹ thuật chuyên sâu, bao gồm cấu hình Combivis F5, hiệu chỉnh encoder và tích hợp mạng truyền thông RS232/PLC.
• Hỗ trợ bảo hành và cung cấp phụ tùng thay thế chính hãng, giúp duy trì chu trình bảo trì định kỳ cho hệ thống.
