Công nghệ phanh nam châm vĩnh cửu đột phá cho servo motor

Phanh nam châm vĩnh cửu cho servo motor là lựa chọn được ưu tiên khi bạn cần dừng giữ chính xác, phản hồi nhanh và tối ưu không gian lắp đặt. Bài viết này tóm lược nguyên lý hoạt động, các loại phanh servo phổ biến, điểm mạnh của phanh PM trong hệ thống vòng kín và cách chọn cấu hình phù hợp để tăng độ ổn định, an toàn và hiệu suất cho máy của bạn.

Trong các ứng dụng servo, độ chính xác và hiệu quả vận hành quyết định trực tiếp chất lượng sản phẩm và độ tin cậy của dây chuyền. Vì vậy, phanh tích hợp trong servo motor thường không chỉ dùng để dừng khẩn cấp, mà còn đảm nhiệm vai trò giữ tải đứng yên, chống trôi trục khi mất nguồn, và ổn định vị trí trong các bước gia công hoặc thao tác pick and place.

Nhiều hệ thống yêu cầu phanh giữ tĩnh (holding) hoặc phanh an toàn khi có sự cố. Khi phanh được tích hợp trực tiếp trong thân động cơ thay vì lắp ngoài, bạn giảm được chiều dài cụm truyền động, giảm số chi tiết lắp ráp và đơn giản hóa thiết kế. Với các thiết kế servo ngày càng nhỏ gọn nhưng vẫn đòi hỏi mô men cao và hiệu suất tốt, lựa chọn công nghệ phanh phù hợp giúp bạn tránh tăng kích thước động cơ chỉ vì yêu cầu dừng giữ.

Trong thực tế, xu hướng thu nhỏ kích thước servo motor khiến bài toán nhiệt, quán tính và mật độ mô men ngày càng khắt khe. Một giải pháp phanh có quán tính thấp, phản hồi theo mili giây và mô men cao trên đường kính nhỏ sẽ giúp hệ thống đáp ứng tốt các chu kỳ tăng giảm tốc liên tục, đồng thời giảm rung, giảm sai số vị trí sau khi dừng.

Nguyên lý tạo lực hãm của phanh nam châm vĩnh cửu

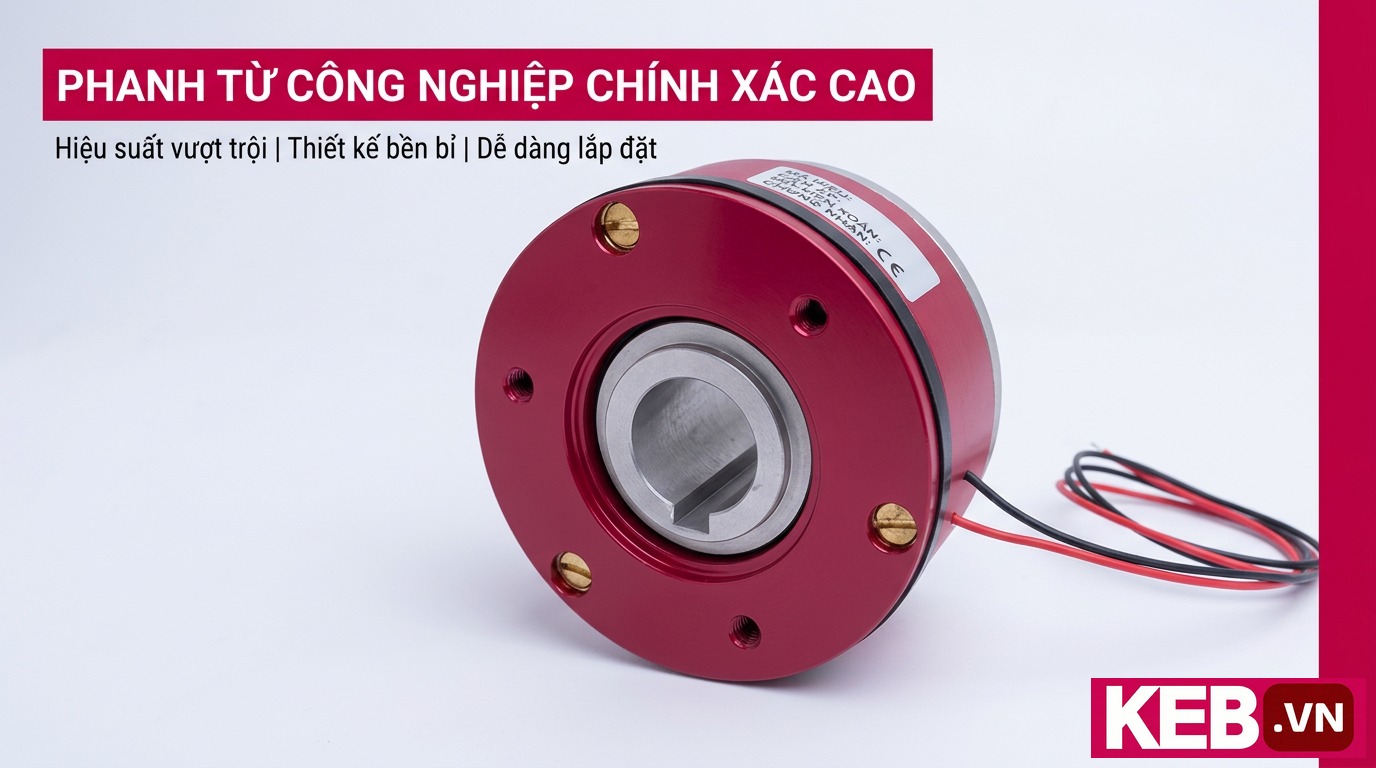

Phanh nam châm vĩnh cửu cho servo motor hoạt động dựa trên tương tác từ trường để đóng, nhả phanh nhanh và lặp lại ổn định. Cấu trúc điển hình gồm cụm nam châm vĩnh cửu, cuộn dây điện từ, phần ứng (armature), bề mặt ma sát, và cơ cấu truyền lực hãm lên trục. Điểm quan trọng nằm ở cách cuộn dây điều khiển trạng thái đóng hoặc nhả mà vẫn giữ được độ chính xác cao.

Khi cuộn dây được cấp điện, từ trường do cuộn dây tạo ra sẽ tương tác để hút phần ứng theo hướng giải phóng bề mặt ma sát, làm phanh nhả và trục quay tự do. Khi ngắt điện, từ trường điều khiển mất đi, lực từ của nam châm vĩnh cửu cùng cơ cấu cơ khí sẽ đưa phanh về trạng thái đóng, ép bề mặt ma sát và tạo mô men hãm. Cơ chế đóng nhả theo nguyên tắc này cho phép thời gian phản hồi rất nhanh, phù hợp với các tình huống dừng khẩn và giữ vị trí.

Với các ứng dụng điều khiển chuyển động chính xác, bạn cần phanh đóng nhả ổn định theo từng chu kỳ. Phanh PM thường được đánh giá cao vì lực hãm hình thành nhanh, độ lặp lại tốt, và ít độ rơ (backlash) trong truyền lực. Khi kết hợp với điều khiển vòng kín, phanh giúp giảm trôi vị trí khi servo ở trạng thái giữ, và cải thiện sự ổn định của trục trong các thời điểm không cấp mô men.

Để hình dung trực quan, bạn có thể xem video minh họa ở trên. Khi đánh giá một cụm phanh cho servo, bạn nên chú ý các thông số liên quan trực tiếp đến khả năng kiểm soát chuyển động và độ an toàn, gồm mô men hãm danh định, mô men hãm tối đa trong điều kiện khẩn, thời gian đóng nhả, tốc độ quay cho phép, khả năng tản nhiệt, và tuổi thọ bề mặt ma sát.

Nhóm phanh servo phổ biến và cách chọn theo nhu cầu

Trên thị trường có nhiều loại phanh dành cho servo motor. Mỗi loại phù hợp với một nhóm yêu cầu khác nhau về chu kỳ làm việc, mức tải, không gian lắp đặt và tiêu chí an toàn. Dưới đây là các nhóm thường gặp để bạn so sánh nhanh trước khi đi sâu vào lựa chọn chi tiết.

• Phanh nam châm vĩnh cửu (Permanent Magnet, PM): Nổi bật nhờ thiết kế gọn, quán tính thấp và mật độ mô men cao. Loại này phù hợp khi bạn cần mô men lớn trên kích thước nhỏ, phản hồi nhanh, và ưu tiên độ chính xác trong dừng giữ. Cơ chế dựa trên công nghệ DC nam châm vĩnh cửu giúp phanh đóng nhả nhanh, đồng thời hỗ trợ thiết kế tích hợp vào thân servo motor để giảm công lắp ráp và tiết kiệm không gian.
• Phanh cho động cơ cảm ứng (Induction motor brakes): Thường xuất hiện trong các hệ thống chạy liên tục, nơi phanh chủ yếu phục vụ dừng máy hoặc giữ tải ở một số trạng thái nhất định. Nhóm này phù hợp khi bạn ưu tiên tính bền bỉ cho tải nặng, môi trường làm việc khắc nghiệt và chu kỳ phanh không quá dày đặc như servo tốc độ cao.
• Phanh cho động cơ DC (DC motor brakes): Linh hoạt trong nhiều tình huống cần dừng nhanh hoặc điều khiển tốc độ biến thiên. Trong một số hệ thống, chúng được dùng như giải pháp đơn giản để đạt dừng nhanh, tuy nhiên khi bạn yêu cầu độ chính xác cao và tối ưu kích thước theo xu hướng servo hiện đại, bạn cần so sánh kỹ với phanh PM về quán tính, tốc độ tối đa và khả năng tích hợp.

Với servo motor, lựa chọn thường xoay quanh mục tiêu điều khiển chính xác và đóng nhả nhanh. Vì vậy, phanh nam châm vĩnh cửu cho servo motor được dùng rộng rãi trong các trục cần dừng giữ ổn định, đặc biệt khi yêu cầu kích thước nhỏ mà vẫn cần mô men lớn. Ngược lại, trong các ứng dụng quy mô lớn, tải nặng, ít thay đổi động học và ưu tiên tính chịu đựng, các giải pháp khác có thể phù hợp hơn.

Một cách chọn thực tế là bạn bắt đầu từ 5 câu hỏi:

• Bạn cần phanh để giữ tải đứng yên hay để dừng khẩn, hay cả hai?
• Mô men giữ yêu cầu là bao nhiêu khi trục ở vị trí bất lợi nhất (tải lệch tâm, trọng lực kéo xuống, hoặc lực phản hồi từ cơ cấu)?
• Chu kỳ đóng nhả mỗi phút là bao nhiêu, và thời gian giữ trung bình mỗi lần là bao lâu?
• Không gian lắp đặt và giới hạn đường kính, chiều dài cụm motor của bạn là gì?
• Yêu cầu an toàn của máy có bắt buộc fail-safe theo tiêu chuẩn nội bộ hoặc tiêu chuẩn ngành không?

Trả lời rõ các câu hỏi này giúp bạn tránh chọn phanh theo cảm tính. Chẳng hạn, nếu trục đứng phải giữ tải khi mất nguồn, bạn cần đánh giá cả mô men giữ tĩnh và độ ổn định theo thời gian. Nếu trục chạy tốc độ cao và dừng liên tục, bạn cần ưu tiên quán tính thấp và khả năng tản nhiệt để tránh giảm mô men khi nóng.

Lợi ích kỹ thuật khi dùng phanh PM tích hợp trong thân servo

Khi bạn tích hợp phanh vào housing của servo motor, bạn thường đạt được ba lợi ích trực tiếp: gọn hơn, lắp nhanh hơn và giảm rủi ro sai lệch cơ khí. Việc không phải lắp phanh ngoài giúp bạn giảm số khớp nối, giảm dung sai chồng, và dễ kiểm soát đồng trục giữa trục motor và bề mặt phanh. Kết quả là hệ thống chạy êm hơn, ít rung hơn, và giữ vị trí ổn định hơn.

Phanh nam châm vĩnh cửu cho servo motor thường được đánh giá cao ở các điểm sau:

• Quán tính thấp: Phù hợp với servo có chu kỳ tăng tốc, giảm tốc liên tục. Quán tính thấp giúp điều khiển dễ hơn và giảm tải cho bộ điều khiển khi thay đổi tốc độ.
• Tốc độ tối đa cao: Hữu ích với các trục chạy nhanh như cuộn, cắt, đóng gói, hoặc các trục phụ trợ cần vòng tua lớn.
• Độ rơ gần như bằng không: Hỗ trợ dừng đúng vị trí và hạn chế sai lệch khi giữ tải, đặc biệt khi có lực phản hồi từ cơ cấu truyền động như vít me bi hoặc hộp số hành tinh.
• Mật độ mô men cao: Bạn đạt mô men lớn trên đường kính nhỏ, thuận lợi khi motor bị giới hạn không gian lắp hoặc bạn muốn giữ nguyên kích thước motor nhưng vẫn tăng yêu cầu giữ tải.
• Đóng phanh nhanh: Thời gian phản hồi theo mili giây giúp dừng khẩn hiệu quả và giảm quãng trôi của trục.

Ngoài các điểm mạnh cơ khí, phanh PM đặc biệt hữu ích khi servo vận hành trong hệ vòng kín. Trong các hệ thống có encoder và điều khiển phản hồi liên tục, bạn cần mọi thành phần cơ khí đều góp phần ổn định vị trí. Phanh đóng nhả chính xác sẽ bổ trợ cho thuật toán điều khiển, giảm sai số tích lũy, và giảm thời gian settling khi dừng.

Khi phanh được kích hoạt, mô men hãm có thể hình thành gần như ngay lập tức trong vài mili giây. Đây là yếu tố quan trọng trong dừng khẩn, nơi bạn cần giảm năng lượng động của trục càng sớm càng tốt để bảo vệ người vận hành, đồ gá và sản phẩm. Thời gian phản hồi nhanh cũng giúp giảm mài mòn do trượt kéo dài, vì phanh sớm đi vào trạng thái bám ổn định.

Để khai thác tối đa lợi ích, bạn nên đánh giá đúng điều kiện làm việc thực tế thay vì chỉ nhìn mô men danh định. Ví dụ, nếu trục chạy tốc độ cao rồi dừng thường xuyên, nhiệt trong cụm phanh sẽ tăng. Nhiệt cao có thể ảnh hưởng hệ số ma sát và làm thay đổi mô men thực. Khi đó, thiết kế tản nhiệt, vật liệu ma sát và giới hạn chu kỳ sẽ quyết định tuổi thọ. Bạn nên yêu cầu đường cong mô men theo nhiệt độ hoặc theo chu kỳ nếu ứng dụng thuộc nhóm làm việc nặng.

Với hệ vòng kín, độ ổn định còn đến từ việc phanh phối hợp hợp lý với điều khiển. Một chiến lược phổ biến là giảm tốc về gần 0 bằng servo, sau đó mới đóng phanh để tránh đóng phanh khi trục còn quay nhanh. Cách làm này giảm sốc cơ khí, giảm rung, và kéo dài tuổi thọ bề mặt ma sát. Trong các trục thẳng đứng, bạn cũng cần thiết kế logic để phanh đóng trước khi servo mất mô men giữ, nhằm tránh tụt tải.

Tối ưu theo yêu cầu lắp ráp và thiết kế máy của bạn

Nhiều máy hiện đại có cấu trúc ngày càng phức tạp. Bạn có thể phải cân bằng giữa không gian lắp đặt, dây cáp, bộ truyền động, cảm biến và che chắn an toàn. Vì vậy, việc tùy biến phanh theo motor và theo cụm lắp (assembly) giúp bạn giảm thời gian thiết kế lại, đồng thời hạn chế rủi ro phát sinh khi đưa vào sản xuất hàng loạt.

Một cấu hình phanh phù hợp thường cần được quyết định theo ba lớp yêu cầu: cơ khí, điện, và quy trình lắp ráp. Ở lớp cơ khí, bạn quan tâm kích thước, mô men giữ, độ rơ, tốc độ tối đa và khả năng chịu rung. Ở lớp điện, bạn cần xem điện áp cuộn dây, dòng khởi động, mức tiêu thụ nhiệt, và cách điều khiển đóng nhả theo PLC hoặc servo drive. Ở lớp lắp ráp, bạn cần xem hướng cáp, đầu nối, khả năng lắp nhanh, và khả năng thay thế bảo trì.

Phanh nam châm vĩnh cửu cho servo motor thường phát huy lợi thế rõ rệt khi bạn muốn đạt mô men cao trong kích thước nhỏ. Với cùng mức mô men mục tiêu, nhiều cấu hình PM có thể cho phép giảm kích thước so với các kiểu phanh truyền thống, từ đó giúp bạn giữ nguyên form-factor của motor hoặc mở ra không gian cho cảm biến và cơ cấu khác. Lợi ích này đặc biệt đáng giá với robot, cơ cấu chấp hành nhỏ gọn, máy y tế và các hệ thống có yêu cầu thẩm mỹ, gọn dây.

Những thông số bạn cần chốt trước khi đặt cấu hình

Để việc tùy biến đi đúng hướng, bạn nên chuẩn bị danh sách thông số đầu vào càng sớm càng tốt. Các nhóm thông tin dưới đây giúp đội thiết kế chọn đúng kích thước, vật liệu và kiểu tích hợp:

• Mô men giữ yêu cầu: Tính theo tải lớn nhất và tình huống xấu nhất, gồm cả hệ số an toàn phù hợp với ngành của bạn.
• Tốc độ vận hành tối đa: Phanh phải đáp ứng giới hạn tốc độ và không vượt quá xếp hạng nhiệt trong chu kỳ thực.
• Chu kỳ đóng nhả: Số lần đóng nhả mỗi phút hoặc mỗi giờ, thời gian giữ, và thời gian nghỉ để tản nhiệt.
• Môi trường làm việc: Nhiệt độ môi trường, bụi, dầu, độ ẩm, và rung. Các yếu tố này ảnh hưởng trực tiếp tới vật liệu ma sát và độ kín.
• Yêu cầu điều khiển: Điện áp điều khiển, kiểu cấp nguồn, tín hiệu giám sát, và logic an toàn.
• Ràng buộc lắp ráp: Hướng lắp, không gian cho cáp, kiểu đầu nối, yêu cầu lắp nhanh hoặc chống lắp sai.

Phanh PM có phải lúc nào cũng là fail-safe không

Một điểm bạn cần làm rõ ngay từ đầu là yêu cầu fail-safe. Nếu ứng dụng bắt buộc phanh phải tự động đưa hệ về trạng thái an toàn khi mất điện, bạn phải chọn công nghệ đáp ứng đúng triết lý an toàn của hệ thống. Trong nhiều hệ thống, phanh fail-safe là yêu cầu bắt buộc với trục thẳng đứng hoặc với khu vực có nguy cơ gây chấn thương.

Trong thực tế, phanh nam châm vĩnh cửu cho servo motor vẫn được dùng ở các ứng dụng đòi hỏi mức an toàn rất cao, với điều kiện thiết kế, lắp đặt và vận hành đúng hướng dẫn. Ví dụ, các robot y tế hoặc thiết bị yêu cầu chuyển động chính xác thường ưu tiên phản hồi nhanh và độ ổn định vị trí. Tuy nhiên, bạn không nên tự suy diễn về mức độ an toàn chỉ dựa vào tên công nghệ. Bạn cần xác nhận rõ chế độ tác động khi mất nguồn, cách giám sát trạng thái phanh, và các lớp an toàn bổ sung của máy.

Gợi ý triển khai để tăng độ bền và độ ổn định

Bạn có thể cải thiện tuổi thọ và độ ổn định của cụm phanh bằng các thực hành vận hành đơn giản, dễ áp dụng:

• Đóng phanh khi tốc độ gần 0: Dùng servo để hãm trước, sau đó mới đóng phanh để giảm mài mòn do trượt.
• Tránh giữ phanh dưới tải nhiệt cao liên tục: Nếu chu kỳ giữ lâu và nhiệt tăng, cân nhắc giải pháp tản nhiệt, thay đổi chu kỳ, hoặc tăng kích thước phanh.
• Kiểm soát nhiễu điện và sụt áp: Cuộn dây điều khiển nhạy với sụt áp. Bạn nên kiểm tra nguồn cấp, cáp và phương án chống nhiễu để tránh nhả phanh không ổn định.
• Thiết lập giám sát trạng thái: Nếu hệ cho phép, dùng tín hiệu phản hồi để xác nhận phanh đã nhả hoặc đã đóng, giúp tăng tính an toàn trong vận hành tự động.
• Bảo trì theo chu kỳ thực: Dựa vào số lần đóng nhả và điều kiện nhiệt, không chỉ dựa vào thời gian lịch.

Cuối cùng, mục tiêu của bạn là chọn được phanh vừa đáp ứng mô men và an toàn, vừa phù hợp với không gian và logic điều khiển. Khi bạn tối ưu đúng, phanh nam châm vĩnh cửu cho servo motor sẽ giúp trục servo dừng nhanh, giữ chắc, vận hành mượt và duy trì độ lặp lại cao trong thời gian dài.
