Giảm dừng máy và tăng năng suất với cáp phản hồi chuẩn

Cáp phản hồi chất lượng cao là phần bạn không nên tiết kiệm khi muốn hệ servo chạy ổn định, giữ chính xác vị trí và tránh lỗi ngắt quãng vì nhiễu. Bài viết này giúp bạn hiểu vì sao cáp phản hồi quyết định hiệu năng toàn hệ thống, cách nhận biết một sợi cáp tốt qua 5 yếu tố kỹ thuật, và các nguyên tắc đấu nối ngoài hiện trường để giảm rủi ro nhiễu, sai tín hiệu và dừng máy.

Một hệ servo thường gồm động cơ mô-men cao, bộ khuếch đại, hộp số hành tinh và cảm biến phản hồi. Bạn có thể đầu tư mạnh vào các phần “đắt tiền”, nhưng nếu dùng dây phản hồi kém, hệ thống vẫn hụt hiệu năng vì tín hiệu vị trí bị suy hao hoặc nhiễu.

Trong thực tế, vẫn có những lắp đặt servo chạy đường cáp rất dài, thậm chí tới hàng trăm mét với chuẩn phù hợp. Muốn truyền ổn định tín hiệu mức thấp như 5V trên quãng dài, cáp phải được thiết kế đúng để triệt nhiễu và hạn chế can nhiễu từ môi trường công nghiệp.

Vai trò của cáp phản hồi trong độ chính xác điều khiển

Động cơ servo chỉ “thông minh” khi nó nhận phản hồi vị trí, tốc độ hoặc góc quay rõ ràng. Bộ điều khiển dựa vào tín hiệu phản hồi để bù sai lệch theo thời gian thực. Nếu tín hiệu bị méo, mất gói, chập chờn, bạn sẽ thấy các vấn đề rất đặc trưng:

• Máy thỉnh thoảng báo lỗi, khó tái hiện, nhất là khi biến tần hoặc tải nặng hoạt động.
• Sai số tăng dần theo thời gian vì tín hiệu bị suy hao, đặc biệt ở đường cáp dài.
• Tuổi thọ dây giảm nhanh trong ứng dụng kéo lê, uốn liên tục, hoặc đi trong xích dẫn cáp.
• Rủi ro an toàn do nhiễu gây lệnh sai, hoặc do hư hỏng cách điện, tiếp địa không chuẩn.

Trong tự động hóa, “độ tin cậy” thường quan trọng hơn chênh lệch chi phí giữa cáp tốt và cáp rẻ. Một lỗi nhỏ trên đường phản hồi có thể khiến cả dây chuyền dừng, tốn thời gian dò lỗi, phát sinh phế phẩm, và làm giảm năng suất.

Điểm khó là lỗi do cáp phản hồi thường không xảy ra liên tục. Nó xuất hiện theo chu kỳ, theo nhiệt độ, theo độ rung, hoặc khi tủ điện chịu nhiễu cao. Vì vậy, chọn đúng cáp phản hồi chất lượng cao ngay từ đầu giúp bạn giảm đáng kể chi phí ẩn về sau.

5 tiêu chí kỹ thuật để đánh giá một cáp phản hồi tốt

Khi chọn cáp cho encoder hoặc thiết bị phản hồi, bạn nên nhìn vào cấu trúc và thông số thay vì chỉ nhìn đường kính hay giá. Dưới đây là 5 yếu tố quan trọng tác động trực tiếp đến chất lượng tín hiệu, độ bền cơ học và khả năng chống nhiễu.

Mỗi yếu tố giải quyết một nhóm rủi ro riêng. Khi kết hợp đúng, cáp sẽ truyền tín hiệu ổn định, đặc biệt trong môi trường có động cơ công suất lớn, VFD, contactor, robot, máy CNC hoặc hệ thống hàn.

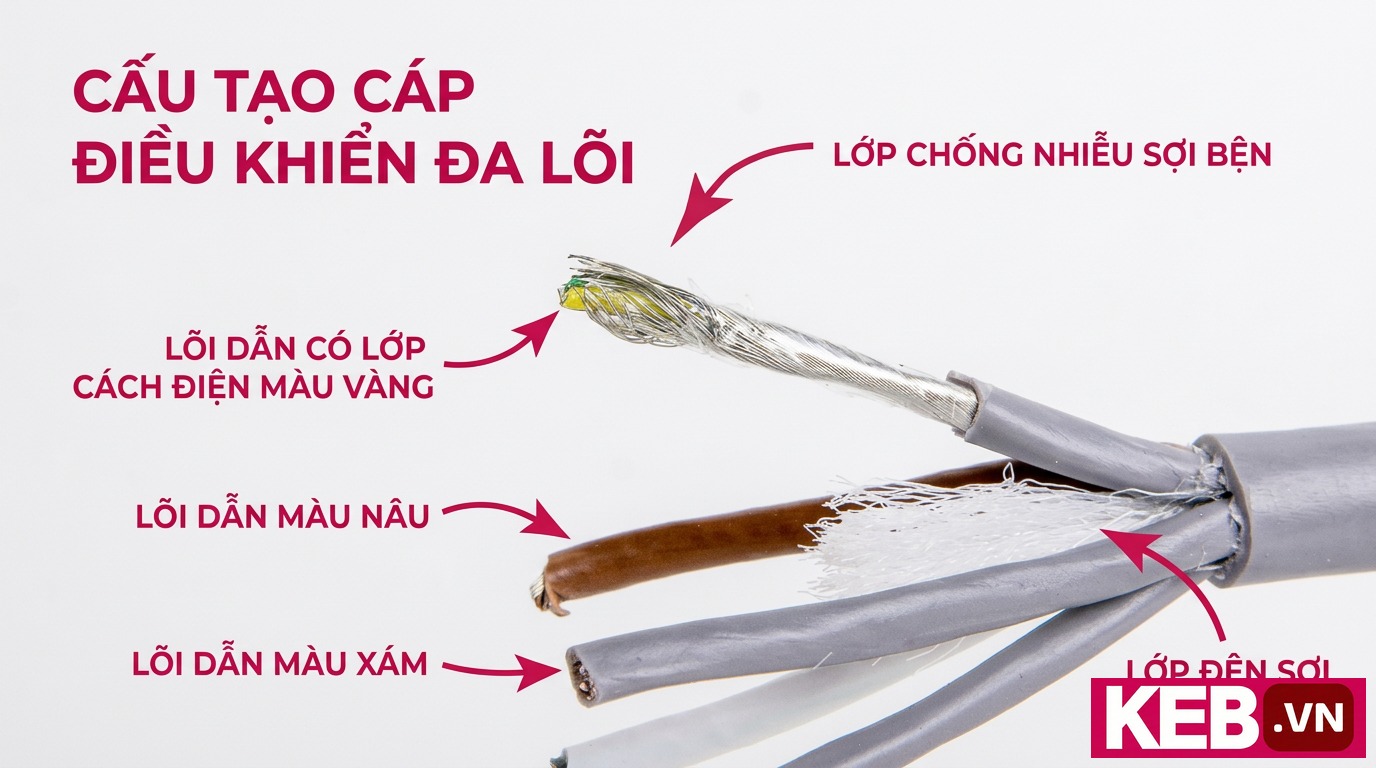

1. Cặp dây xoắn có bọc chắn riêng

Nhiều hệ thống phản hồi vị trí dùng cặp tín hiệu vi sai. Điểm mạnh của tín hiệu vi sai là chống nhiễu tốt hơn, phù hợp đường dài và môi trường nhiều can nhiễu. Một cặp vi sai thường gồm dây tín hiệu chính và dây tín hiệu đối (bổ sung) để bộ thu so sánh chênh lệch.

Vì sao phải xoắn? Khi hai dây được xoắn đều, nhiễu điện từ tác động lên hai dây có xu hướng “giống nhau”. Bộ thu vi sai loại bỏ phần nhiễu chung này, giúp tín hiệu sạch hơn. Ngoài ra, tỷ lệ xoắn phù hợp còn giảm xuyên nhiễu giữa các cặp dây ở gần nhau.

Trong ứng dụng độ phân giải cao như encoder tuyệt đối, thước quang, hoặc điều khiển cần độ lặp tốt, việc mỗi cặp dây có bọc chắn riêng giúp tăng thêm một lớp phòng vệ. Lớp chắn này giảm việc nhiễu lọt trực tiếp vào cặp tín hiệu nhạy cảm.

Bạn nên ưu tiên cáp có cặp xoắn chuẩn, thông số rõ ràng, và chất lượng gia công đồng đều. Những chi tiết tưởng nhỏ như độ đồng tâm, mật độ xoắn, hoặc vật liệu cách điện có thể tạo khác biệt lớn khi chạy đường dài hoặc khi đặt dây cạnh cáp nguồn.

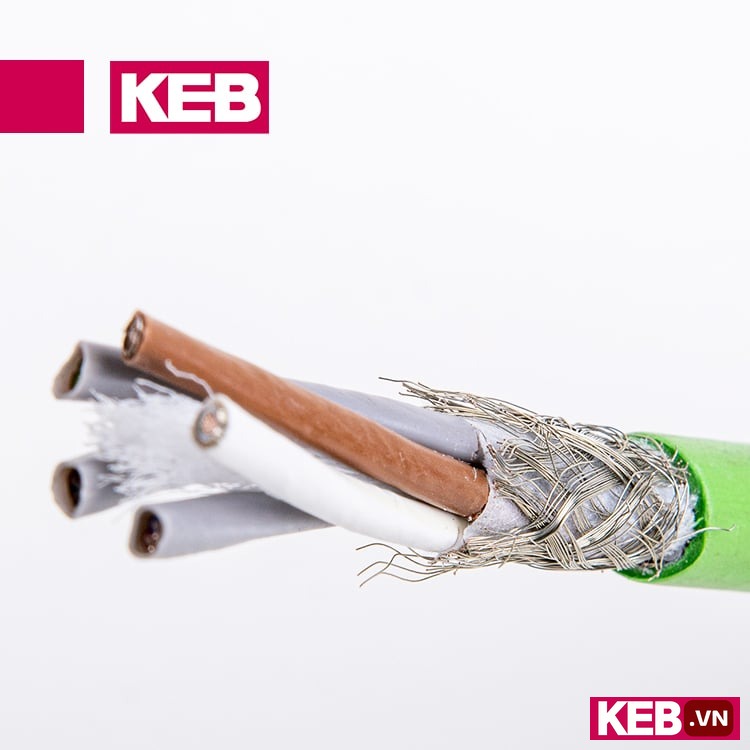

2. Lớp chống nhiễu tổng bọc toàn bộ lõi dây

Ngoài lớp bọc riêng cho từng cặp tín hiệu, một sợi cáp phản hồi chất lượng cao thường có thêm lớp chắn tổng bao quanh toàn bộ các lõi. Lớp này thường là lưới đồng bện để vừa che chắn tốt vừa giữ độ linh hoạt.

Trong tủ điện, dây phản hồi hay đi chung máng với dây nguồn, dây motor, hoặc gần các phần tử đóng cắt xung nhanh. Đây là nguồn phát nhiễu điển hình. Lớp chắn tổng tạo “vỏ bảo vệ” giúp hạn chế nhiễu đi vào và cũng giảm nhiễu phát ra từ cáp.

Một điểm then chốt là cách nối đất của lớp chắn. Nếu nối sai, bạn có thể vô tình tạo vòng lặp mass làm tăng nhiễu. Thực hành phổ biến là nối lớp chắn tổng đúng kỹ thuật theo hướng dẫn của nhà sản xuất, và kiểm tra liên tục điện giữa vỏ đầu nối và tiếp địa tủ.

Lưới bện thường bền hơn lá nhôm khi cáp phải uốn, kéo, hoặc đi trong xích. Nếu ứng dụng có chuyển động, lớp chắn tổng dạng bện thường cho tuổi thọ cao hơn và ít nứt gãy hơn.

3. Vỏ ngoài chịu mài mòn, cắt rách và tác nhân môi trường

Vỏ cáp không chỉ để “bọc cho đẹp”. Trong nhà máy, cáp có thể cọ vào cạnh sắc, bị kẹp bởi gá đỡ, chạm dầu, phoi kim loại, hoặc bị kéo căng khi máy chuyển động. Vỏ ngoài yếu sẽ nứt, rách, rồi kéo theo lỗi cách điện và nhiễu.

Bạn nên ưu tiên vật liệu vỏ có khả năng chống mài mòn và chịu lực tốt, đồng thời vẫn đủ mềm để đi xích. Polyurethane là một lựa chọn phổ biến vì cân bằng giữa độ bền, độ linh hoạt và khả năng chống lão hóa.

Nếu môi trường có hóa chất, dầu cắt gọt, dung dịch tẩy rửa hoặc nhiệt độ cao, bạn cần xem kỹ tương thích vật liệu. Một số dây dùng vật liệu chuyên dụng để chịu dầu hoặc kháng hóa chất mạnh. Không có vật liệu nào “tốt cho mọi nơi”, nên hãy chọn theo điều kiện thực tế của bạn.

Một cách kiểm tra nhanh là nhìn đường đi cáp: có bị kéo lê không, có đi qua mép tôn không, có bị xoắn khi trục quay không, có nằm gần khu vực vệ sinh công nghiệp không. Những chi tiết này quyết định vỏ cáp cần “cứng cáp” đến mức nào.

4. Bán kính uốn tối thiểu và khả năng chịu uốn lặp

Bán kính uốn là mức cong nhỏ nhất mà cáp vẫn an toàn, không làm hỏng lõi, lớp chắn hoặc lớp cách điện. Nhà sản xuất thường công bố thông số này. Bạn cần đảm bảo bán kính uốn thực tế của máy lớn hơn mức tối thiểu.

Trong robot, cổng trục, bàn trượt, hoặc cơ cấu kéo cáp liên tục, cáp không chỉ “uốn một lần” mà uốn hàng triệu lần. Khi đó, thông số về chu kỳ uốn hoặc cấp độ “robotic grade” trở nên rất quan trọng. Cáp không đạt sẽ nhanh bị đứt ngầm, gãy lớp chắn, làm tăng trở kháng hoặc tạo điểm nhiễu.

Bạn có thể nhận biết sớm nguy cơ bằng các dấu hiệu như: lỗi encoder ngắt quãng khi trục chạy, lỗi tăng khi tốc độ cao, hoặc lỗi xuất hiện sau một thời gian vận hành. Những trường hợp này thường liên quan tới cáp bị mỏi cơ học hoặc shield bị tổn thương.

Nhiệt độ cũng ảnh hưởng lớn. Môi trường lạnh làm cáp cứng, dễ nứt khi uốn. Môi trường nóng làm vật liệu mềm và dễ biến dạng khi bị kéo căng. Vì vậy, khi chọn cáp phản hồi chất lượng cao cho ứng dụng động, bạn nên kiểm tra dải nhiệt làm việc và điều kiện lắp đặt thực tế.

Nếu bạn dùng xích dẫn cáp, hãy bố trí đúng: không nhồi quá nhiều dây, tránh ép cáp vào thành xích, và tránh để cáp xoắn. Lắp đặt tốt giúp tuổi thọ tăng rõ rệt ngay cả khi bạn dùng cáp đúng chuẩn.

5. Đầu nối và chất lượng hoàn thiện đầu cáp

Đầu nối là điểm chuyển tiếp giữa cáp và thiết bị. Nhiều sự cố “bí ẩn” thực ra đến từ đầu nối lỏng, khóa kém, bấm cos sai kỹ thuật, hoặc lớp shield không tiếp xúc tốt với vỏ kim loại. Vì vậy, đầu nối cần phù hợp điện, cơ và môi trường.

Nếu có thể, bạn nên ưu tiên cáp lắp sẵn đầu nối từ nhà sản xuất. Lý do là dây đã được kiểm tra chất lượng, đấu đúng pinout, và hoàn thiện shield chuẩn hơn so với thao tác tại hiện trường. Ngoài ra, lắp nhanh hơn và giảm rủi ro đấu nhầm.

Khi đánh giá đầu nối cho cáp phản hồi servo, hãy chú ý các đặc điểm sau:

• Che chắn 360 độ để hạn chế nhiễu xâm nhập ngay tại vị trí đầu nối.
• Tiếp điểm mạ chất lượng cao để giảm oxy hóa và tăng độ ổn định tiếp xúc theo thời gian.
• Chuẩn bảo vệ phù hợp nếu môi trường có bụi, nước bắn, dầu hoặc rung động mạnh.

Ngoài phần điện, phần cơ cũng quan trọng không kém. Chống kéo, chống gập ngay sau đầu nối và cơ cấu khóa chắc giúp giảm lỗi do rung hoặc do thao tác tháo lắp nhiều lần. Trong máy chạy liên tục, những chi tiết này quyết định việc bạn có phải dừng máy vì lỗi lặt vặt hay không.

Đấu lại đầu nối tại hiện trường: quy tắc để tránh nhiễu và lỗi ngắt quãng

Không phải lúc nào bạn cũng mua được cáp lắp sẵn. Có trường hợp bạn cần thay đầu nối để phù hợp thiết bị, hoặc cần sửa nhanh tại hiện trường do gãy đầu cáp. Khi đó, bạn phải giữ được tính toàn vẹn của shield và cấu trúc xoắn, nếu không chất lượng tín hiệu sẽ giảm ngay.

Dưới đây là các nguyên tắc thực hành tốt khi đấu cáp phản hồi giữa encoder và drive:

• Lớp chắn ngoài nên liên kết với vỏ kim loại của đầu nối ở hai đầu, và vỏ này phải nối về tiếp địa theo thiết kế hệ thống.
• Lớp chắn của từng cặp xoắn cần được xử lý đúng. Một số cấu hình yêu cầu nối về 0V common ở phía drive, còn phía encoder có thể không nối để tránh vòng lặp. Bạn cần bám hướng dẫn của nhà sản xuất drive và encoder.
• Tuân thủ đúng quy trình của hãng đầu nối. Có loại cần hàn, có loại cần bấm bằng kìm chuyên dụng. Làm “tạm” thường tạo tiếp xúc kém và lỗi chập chờn.
• Ưu tiên đi một mạch liền. Tránh dùng cầu đấu trung gian hoặc hộp breakout nếu không thật sự cần. Các điểm trung gian thường phá vỡ lớp chắn, tạo khe hở cho EMI đi vào.

Khi bạn buộc phải đấu tại chỗ, hãy tập trung vào 3 việc: giữ độ xoắn của cặp dây sát tới chân đầu nối, đảm bảo shield tiếp xúc 360 độ với vỏ đầu nối, và làm chống kéo tốt để lực cơ không dồn vào mối nối.

Sau khi đấu xong, hãy kiểm tra có hệ thống thay vì chỉ “cắm chạy”. Tối thiểu bạn nên đo thông mạch từng lõi, kiểm tra cách điện, và nếu có điều kiện thì kiểm tra chất lượng tín hiệu khi máy chạy tải thật. Nếu lỗi chỉ xuất hiện theo rung hoặc theo nhiệt, bạn cần chạy thử đủ lâu để xác nhận.

Cuối cùng, hãy ghi lại thay đổi. Ghi chú pinout, mã đầu nối, hướng nối shield và ngày sửa giúp việc bảo trì về sau nhanh hơn, nhất là khi nhiều người cùng vận hành một dây chuyền.

Dùng cáp tốt để giảm thời gian dừng máy và bớt công dò lỗi

Nhiều người chọn cáp rẻ vì muốn giảm chi phí, vì cần tự bấm đầu gấp, hoặc vì tận dụng dây có sẵn trong kho. Nhưng với tín hiệu phản hồi, rủi ro thường đến muộn và khó truy ra. Một dây kém có thể chạy được lúc mới lắp, rồi bắt đầu gây lỗi khi máy tăng tốc, khi môi trường nóng lên, hoặc khi thiết bị đóng cắt nhiều hơn.

Chi phí chênh lệch giữa cáp thường nhỏ hơn rất nhiều so với chi phí dừng máy, công kỹ thuật, và tổn thất sản lượng. Khi hệ thống tự động hóa ngày càng phức tạp, chỉ một điểm yếu trên đường phản hồi cũng có thể làm cả dây chuyền đứng lại.

Nếu bạn đang có ứng dụng đường cáp dài, môi trường nhiễu cao, hoặc cơ cấu chuyển động liên tục, hãy coi cáp phản hồi chất lượng cao là một phần của thiết kế, không phải phụ kiện. Chọn đúng cấu trúc shield, vỏ cáp, bán kính uốn, và đầu nối sẽ giúp hệ servo của bạn chạy ổn định hơn, chính xác hơn và ít lỗi hơn.
