Giảm tiếng ồn biến tần VFD cho môi trường cần yên tĩnh

Giảm tiếng ồn biến tần VFD là yêu cầu phổ biến trong các hệ thống cần vận hành yên tĩnh như tời sân khấu, thang máy đặt gần khu vực nghỉ ngơi cao cấp, phòng thử nghiệm thiết bị âm thanh, hoặc dây chuyền có tiêu chuẩn tiếng ồn nghiêm ngặt. Để làm được, bạn cần xác định đúng nguồn phát tiếng ồn và áp dụng các điều chỉnh phù hợp trên biến tần, động cơ và cơ khí lắp đặt. Nội dung dưới đây giúp bạn nhận diện nguyên nhân thường gặp và triển khai 4 hướng xử lý thực tế để giảm tiếng ồn biến tần VFD hiệu quả.

Giới hạn nghe của tai người và cách xác định đúng “tiếng ồn cần xử lý”

Trước khi can thiệp, bạn cần phân biệt rõ tiếng ồn nghe được và nhiễu điện cao tần. Bài viết này tập trung vào tiếng ồn mà tai người nghe thấy, không phải nhiễu điện gây ảnh hưởng đến tín hiệu điều khiển.

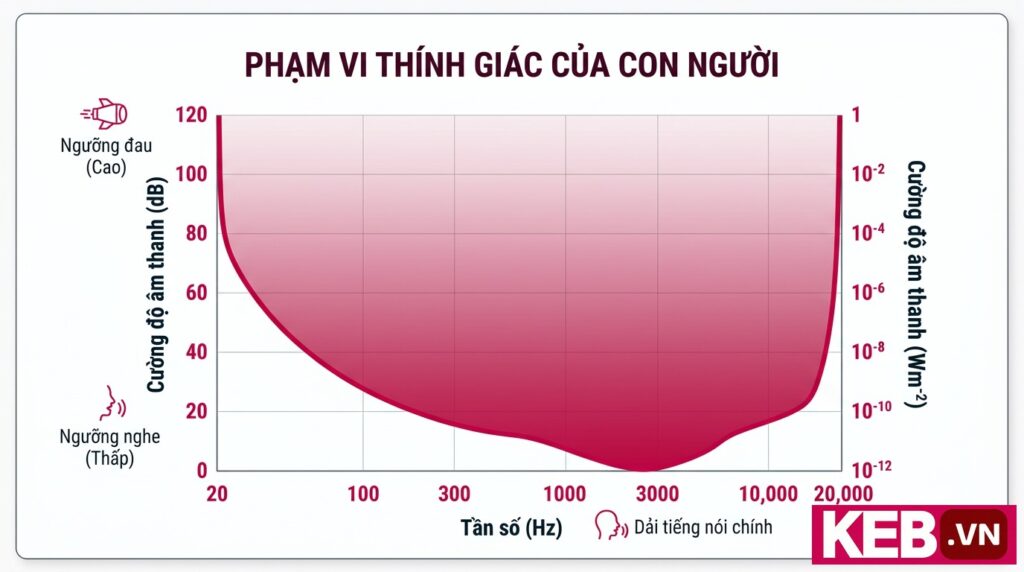

Tai người thường cảm nhận âm thanh trong dải khoảng 20 Hz đến 20 kHz. Trên thực tế, vùng nhạy nhất thường nằm ở vài kHz, vì vậy tiếng “rít”, “vo ve”, hoặc “hú” của hệ truyền động rất dễ gây khó chịu ngay cả khi mức công suất âm không quá lớn. Mức nhạy này cũng thay đổi theo tuổi và thói quen tiếp xúc âm thanh, nên một hệ thống “nghe vẫn ổn” với người này có thể “rất ồn” với người khác.

Tai người thường nghe trong khoảng 20 Hz đến 20 kHz, vì vậy đa số tiếng rít do biến tần và động cơ sẽ rơi trong vùng bạn có thể cảm nhận trực tiếp.

Nhiễu điện lại là câu chuyện khác, thường xuất hiện ở vùng tần số rất cao (kHz cao đến MHz), liên quan đến EMC, cáp, nối đất, lọc nhiễu, và tương thích điện từ. Nếu mục tiêu của bạn là giảm nhiễu điện, bạn cần một bộ hướng dẫn riêng về EMC, chứ không nên “đánh đồng” với tiếng ồn nghe được.

Để giảm tiếng ồn biến tần VFD nhanh và đúng, bạn hãy bắt đầu bằng câu hỏi đơn giản: tiếng ồn phát ra từ đâu. Từ chính biến tần, từ động cơ, hay từ khung máy, ray dẫn hướng, bệ lắp đang khuếch đại rung?

Bạn có thể kiểm tra theo trình tự sau:

• Nghe gần biến tần: tiếng “gió”, tiếng quạt, tiếng rung của vỏ tủ, hoặc tiếng rít cao tần có thể đến từ quạt và linh kiện công suất.
• Nghe gần động cơ: tiếng rít theo tốc độ, tiếng “hú” theo tần số, hoặc tiếng rung theo tải thường liên quan đến dạng sóng cấp cho động cơ và cộng hưởng cơ khí.
• Chạm và cảm nhận rung: nếu khung máy rung mạnh tại một tốc độ nhất định, có khả năng hệ cơ khí đang cộng hưởng và khuếch đại âm.
• Thử cô lập: chạy động cơ không tải, chạy ở nhiều dải tốc độ, thay đổi tần số chuyển mạch, và ghi nhận điểm tiếng ồn tăng đột biến.

Kiểm soát tiếng ồn từ quạt làm mát và phương án thay thế khi cần vận hành êm

Trong nhiều hệ thống, tiếng ồn “dễ nghe nhất” lại đến từ quạt làm mát. Quạt thường tạo tiếng gió, tiếng rít của cánh quạt và đôi khi là tiếng rung cơ khí do lệch tâm hoặc bạc đạn xuống cấp. Đây cũng là hạng mục có thể tối ưu tương đối trực quan nếu bạn có quyền cấu hình hoặc lựa chọn phần cứng.

Khi nào quạt là nguồn phát chính

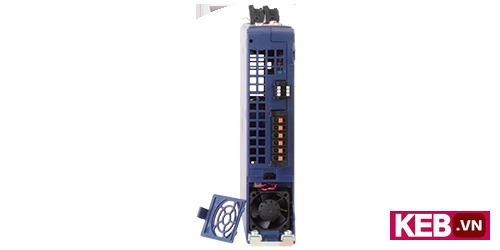

Bạn nên nghi ngờ quạt khi tiếng ồn xuất hiện theo chu kỳ bật tắt theo nhiệt độ, hoặc nghe rõ nhất ở mặt tủ điện. Một số biến tần dùng quạt điều khiển theo nhiệt, nghĩa là quạt chỉ chạy khi nhiệt độ tản nhiệt vượt ngưỡng. Cách thiết kế này giúp giảm thời gian quạt hoạt động, tăng tuổi thọ quạt và giảm tiếng ồn tổng thể trong đa số ca vận hành.

Video liên quan: Thay quạt làm mát cho biến tần KEB S6

Không nên “tắt quạt bằng mọi giá”

Quạt không chỉ để “cho mát”, mà còn quyết định tuổi thọ linh kiện công suất. Nếu bạn cố tình vô hiệu hóa quạt trong một ứng dụng nặng tải, nhiệt độ cao sẽ làm giảm tuổi thọ tụ DC-link, IGBT, và gây lỗi quá nhiệt. Vì vậy, mục tiêu đúng là giảm tiếng ồn nhưng vẫn giữ điều kiện nhiệt trong vùng an toàn.

Một số giải pháp thực tế bạn có thể cân nhắc:

• Tối ưu luồng gió trong tủ: sắp xếp thiết bị để không khí vào và ra rõ ràng, tránh điểm nóng làm quạt phải chạy liên tục.
• Giảm nhiệt môi trường: cải thiện thông gió phòng máy, dùng điều hòa tủ hoặc đổi vị trí tủ tránh bức xạ nhiệt.
• Bảo trì quạt định kỳ: vệ sinh bụi, kiểm tra rung, thay quạt khi bạc đạn kêu. Quạt xuống cấp có thể ồn hơn nhiều so với quạt mới.

Chọn tản nhiệt ít ồn hơn: lưng phẳng hoặc làm mát bằng chất lỏng

Nếu ứng dụng của bạn yêu cầu yên tĩnh ở mức cao, một hướng đi đáng giá là chuyển sang tản nhiệt lưng phẳng hoặc giải pháp làm mát bằng chất lỏng. Thay vì ép gió qua heatsink, hệ làm mát chất lỏng truyền nhiệt ra nước hoặc dung dịch làm mát, nhờ đó loại bỏ phần lớn tiếng ồn do quạt.

Đổi lại, bạn cần thiết kế hệ thống nước làm mát, kiểm soát rò rỉ, và quản lý chất lượng dung dịch. Với các dự án nhạy tiếng ồn, chi phí này thường hợp lý vì nó giải quyết tận gốc nguồn ồn do quạt.

Thiết lập tần số chuyển mạch để đẩy tiếng rít ra khỏi vùng nghe rõ

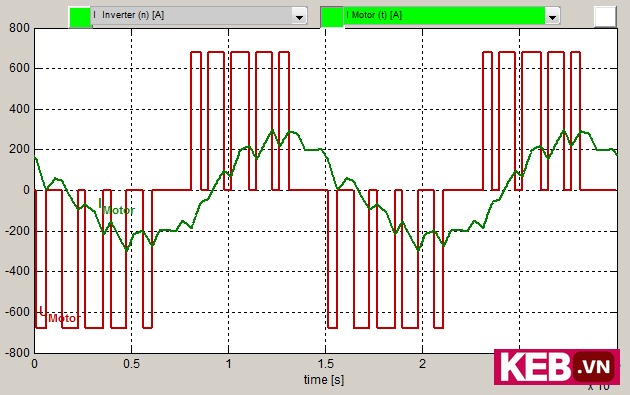

Một nguồn tiếng ồn phổ biến khác đến từ quá trình đóng cắt của IGBT ở đầu ra biến tần. Khi biến tần tạo PWM, nó “chặt” điện áp DC thành chuỗi xung để tổng hợp dạng sóng AC. Tần số chuyển mạch thường gặp là 2 kHz hoặc 4 kHz. Đây lại là vùng tai người rất nhạy, nên bạn có thể nghe tiếng rít rõ ràng, nhất là trong không gian yên tĩnh.

Vì sao 2 kHz đến 4 kHz thường gây khó chịu

Ở dải 2 kHz đến 4 kHz, tiếng rít dễ xuyên qua tường mỏng, dễ nổi bật giữa nền âm thấp, và gây mệt khi nghe lâu. Đặc biệt trong các không gian như phòng thu, rạp hát, hoặc khu vực nghỉ, chỉ một tiếng rít nhẹ cũng có thể bị phản ánh.

Chủ đề liên quan: Tần số chuyển mạch ảnh hưởng thế nào đến méo hài

Cách giảm tiếng rít: tăng tần số chuyển mạch

Giải pháp trực tiếp nhất để giảm tiếng ồn biến tần VFD do đóng cắt là tăng tần số chuyển mạch lên mức tai người khó nghe, thường là 8 kHz, 12 kHz hoặc 16 kHz tùy thiết bị. Khi lên đến khoảng 16 kHz, phần lớn người dùng sẽ gần như không còn nghe thấy tiếng rít do PWM, và tiếng ồn còn lại sẽ chủ yếu là tiếng cơ khí hoặc tiếng môi trường.

Trong nhiều ứng dụng thực tế, 8 kHz cho cảm giác rất êm và cân bằng tốt giữa chi phí, tổn hao nhiệt và mức ồn. 16 kHz phù hợp khi yêu cầu tiếng ồn cực thấp.

Đánh đổi kỹ thuật khi tăng tần số chuyển mạch

Tăng tần số chuyển mạch không phải “miễn phí”. IGBT đóng cắt nhiều hơn sẽ tăng tổn hao chuyển mạch, làm biến tần nóng hơn. Hệ quả thường gặp:

• Giảm khả năng tải: cùng một biến tần có thể phải giảm dòng định mức khi chạy ở 16 kHz so với 4 kHz.
• Cần chọn biến tần dư công suất: để đảm bảo không quá nhiệt, bạn có thể phải tăng cỡ biến tần, kéo theo chi phí tăng.
• Yêu cầu tủ và thông gió tốt hơn: nhiệt tăng buộc hệ thống làm mát hoạt động nhiều hơn, có thể lại tạo tiếng ồn từ quạt nếu không tối ưu tổng thể.

Một lưu ý quan trọng là “tần số chuyển mạch giống nhau” không đồng nghĩa “độ ồn giống nhau”. Thiết kế mạch driver, chất lượng PWM, thuật toán điều chế và cách triệt rung điện từ có thể khiến hai biến tần cùng đặt 16 kHz nhưng mức âm thanh khác biệt. Vì vậy, với dự án nhạy tiếng ồn, bạn nên thử nghiệm thực tế theo đúng cấu hình tải, cáp và động cơ dự kiến, thay vì chỉ dựa vào thông số.

Xử lý cộng hưởng cơ khí, điểm “kêu” theo tốc độ và tính năng né tần của biến tần

Khi tiếng ồn không nằm ở quạt và cũng không giống tiếng rít PWM, nguyên nhân thường nằm ở cộng hưởng của hệ cơ khí. Cộng hưởng xảy ra khi lực kích thích theo chu kỳ trùng với tần số riêng của kết cấu, khiến rung tăng mạnh và tiếng ồn bùng lên tại một hoặc vài dải tốc độ cụ thể.

Dấu hiệu nhận biết cộng hưởng

Bạn có thể nghi ngờ cộng hưởng nếu gặp các tình huống sau:

• Tiếng ồn tăng vọt ở một dải tốc độ hẹp, sau đó giảm khi vượt qua dải đó.
• Rung truyền rõ lên khung, sàn, ray, hoặc vỏ máy.
• Chạy không tải thì êm, nhưng lắp lên máy thật lại ồn hơn nhiều.

Cách xử lý nhanh: đổi dải tốc độ làm việc

Với một số máy, cách hiệu quả nhất là tránh chạy đúng vùng cộng hưởng. Bạn có thể giảm nhẹ tốc độ để thấp hơn điểm “kêu”, hoặc tăng để vượt qua điểm đó. Ví dụ, nếu hệ thống rung mạnh ở vùng 47 Hz đến 52 Hz, bạn có thể chỉnh quy trình để chạy 45 Hz hoặc 55 Hz, miễn vẫn đáp ứng yêu cầu công nghệ.

Dùng chức năng “skip frequency” hoặc notch filter

Nhiều biến tần hỗ trợ thiết lập dải tần số cần né, thường gọi là skip frequency. Khi lệnh tốc độ rơi vào vùng đó, biến tần sẽ tự điều chỉnh để không giữ máy chạy đúng tại tần số gây cộng hưởng. Một số dòng nâng cao còn có notch filter để giảm đáp ứng ở một dải hẹp. Bạn nên ưu tiên các cách này khi máy bắt buộc đi qua vùng tốc độ “kêu” trong quá trình tăng tốc hoặc giảm tốc.

Tối ưu cơ khí để giảm khuếch đại rung

Nếu tiếng ồn phát từ khung, bệ đỡ hoặc ray, bạn có thể cần can thiệp cơ khí song song với cấu hình biến tần:

• Tăng độ cứng: gia cường bệ, thêm gân tăng cứng, hoặc thay đổi kết cấu để đẩy tần số riêng ra khỏi vùng vận hành.
• Giảm truyền rung: dùng vật liệu đệm phù hợp, bố trí đế chống rung, và cân nhắc hướng lực tác động.
• Cân bằng cơ khí: kiểm tra khớp nối, puly, cánh quạt tải, trục, bạc đạn. Mất cân bằng tạo lực tuần hoàn và dễ kích cộng hưởng.

Tiếng ồn từ động cơ, chất lượng dạng sóng và các bộ lọc đầu ra giúp chạy êm hơn

Ngay cả khi biến tần êm, động cơ vẫn có thể phát tiếng ồn đáng kể. Động cơ không đồng bộ và động cơ servo nam châm vĩnh cửu đều dùng các lá thép mỏng trong stato. Vật liệu này giúp giảm tổn hao dòng xoáy, nhưng cũng có thể rung ở một số điều kiện kích thích, tạo âm thanh nghe như “rè”, “rít” hoặc “vo ve”.

Vì sao dạng sóng PWM làm động cơ kêu

PWM tạo ra điện áp xung, khiến dòng và mô men xuất hiện các thành phần gợn. Gợn mô men và lực điện từ theo chu kỳ có thể kích rung phần stato và vỏ động cơ. Khi tăng tần số chuyển mạch, dạng sóng dòng thường “mịn” hơn, lực kích thích giảm, và động cơ có xu hướng êm hơn, đồng thời chạy mát hơn.

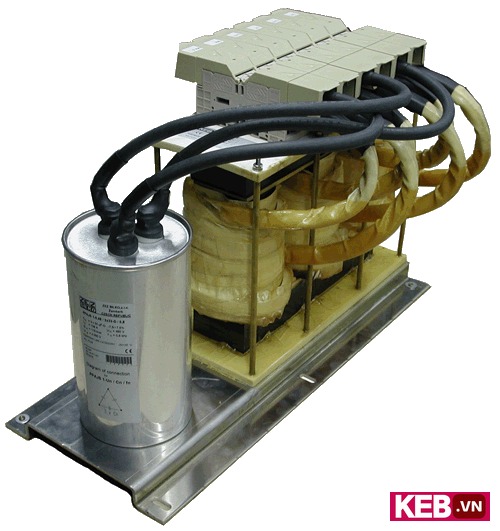

Bộ lọc sine và cuộn kháng dV/dt để giảm tiếng ồn tại động cơ

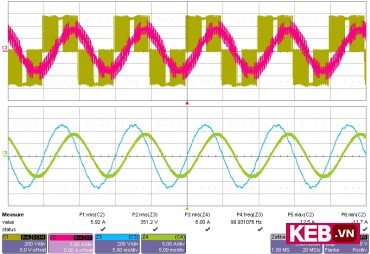

Nếu bạn đã tăng tần số chuyển mạch nhưng vẫn cần êm hơn, hoặc nếu cáp động cơ dài làm méo dạng sóng, hãy cân nhắc bộ lọc đầu ra. Hai nhóm phổ biến là bộ lọc sine và cuộn kháng dV/dt. Chúng giúp giảm độ dốc điện áp, làm “mượt” dạng sóng mà động cơ nhìn thấy, từ đó giảm rung và tiếng ồn phát ra từ động cơ.

Khi chọn lọc, bạn cần kiểm tra khả năng chịu tần số chuyển mạch và điều kiện nhiệt. Không phải mọi bộ lọc bên thứ ba đều được thiết kế cho dải tần cao. Nếu bộ lọc không phù hợp, nó có thể nóng, suy giảm, hoặc làm thay đổi đặc tính điều khiển. Với dự án yêu cầu tiếng ồn thấp, hãy ưu tiên giải pháp có thông số rõ ràng về tần số và dòng.

Khi lắp đặt làm tiếng ồn “to lên”: hiệu ứng âm thoa của kết cấu

Một tình huống rất hay gặp là động cơ chạy thử trên bệ test nghe khá ổn, nhưng khi đưa vào máy thật thì tiếng ồn lại tăng rõ rệt. Lý do thường nằm ở kết cấu lắp đặt đang hoạt động như một bộ khuếch đại rung, giống nguyên lý âm thoa. Khi rung nhỏ từ động cơ truyền vào bệ và gặp đúng đặc tính cộng hưởng, nó sẽ được “phóng đại” thành tiếng ồn lớn.

Trong trường hợp này, bạn có thể thử các bước sau để giảm tiếng ồn biến tần VFD một cách hệ thống:

• Đo rung và xác định điểm cộng hưởng: dùng cảm biến rung hoặc ứng dụng đo tương đối để khoanh vùng dải tốc độ gây rung mạnh.
• Điều chỉnh ramp tăng tốc: tăng tốc nhanh qua vùng cộng hưởng để không “đứng lâu” tại điểm kêu.
• Thay đổi cách bắt bulông và bệ: siết đúng lực, dùng long đền phù hợp, kiểm tra mặt tiếp xúc phẳng và không bị vênh.
• Thêm vật liệu giảm rung hợp lý: đệm chống rung có thể hữu ích, nhưng bạn phải đảm bảo vẫn có đường nối đất tốt giữa động cơ và khung máy.

Vấn đề nối đất rất quan trọng. Nếu bạn dùng đệm cách rung làm giảm tiếp xúc kim loại với kim loại, dòng rò cao tần có thể tìm đường khác và gây nhiễu, hoặc làm tăng nguy cơ chạm vỏ. Vì vậy, nếu dùng giảm chấn, bạn nên bổ sung dây tiếp địa phù hợp theo tiêu chuẩn an toàn điện và hướng dẫn của nhà sản xuất.

Quy trình gợi ý để bạn xử lý tiếng ồn theo từng bước, tránh chỉnh sai và tốn chi phí

Khi mục tiêu là giảm tiếng ồn biến tần VFD, bạn sẽ đạt kết quả nhanh hơn nếu làm theo thứ tự ưu tiên, từ dễ đến khó, từ ít chi phí đến nhiều chi phí. Một quy trình thực hành thường hiệu quả:

• Bước 1: Khoanh vùng nguồn ồn. Nghe tại tủ, tại động cơ, và tại khung. Ghi nhận tiếng ồn thay đổi theo nhiệt hay theo tốc độ.
• Bước 2: Xử lý quạt. Vệ sinh, bảo trì, tối ưu thông gió tủ. Nếu dự án siêu yên tĩnh, xem xét phương án tản nhiệt ít ồn.
• Bước 3: Tăng tần số chuyển mạch. Thử từ 4 kHz lên 8 kHz, đánh giá nhiệt và mức ồn. Chỉ lên 16 kHz khi thực sự cần và khi biến tần đủ dự phòng nhiệt.
• Bước 4: Né cộng hưởng. Dùng skip frequency, chỉnh dải tốc độ làm việc, tối ưu ramp. Nếu cần, can thiệp cơ khí để tăng độ cứng hoặc giảm truyền rung.
• Bước 5: Cải thiện chất lượng điện áp cấp cho động cơ. Cân nhắc cuộn kháng dV/dt hoặc bộ lọc sine, nhất là khi cáp dài hoặc yêu cầu tiếng ồn cực thấp.

Nếu bạn đang ở giai đoạn thiết kế mới, hãy đưa yêu cầu tiếng ồn vào ngay từ đầu. Lựa chọn biến tần có dải tần số chuyển mạch phù hợp, chọn động cơ có đặc tính ồn thấp, thiết kế tủ thông gió tối ưu, và bố trí cơ khí tránh cộng hưởng sẽ giúp bạn tiết kiệm rất nhiều thời gian so với việc “chữa cháy” khi lắp đặt xong.
