Giải pháp biến tần trung tâm cho hệ thống động cơ công nghiệp

Điều khiển nhiều động cơ bằng một VFD là phương án đáng cân nhắc khi bạn cần nhiều động cơ không đồng bộ chạy cùng tốc độ, cùng chế độ, và ưu tiên tối ưu chi phí tủ điện. Cách làm này giúp khởi động êm, giảm dòng khởi động, tiết kiệm không gian, đồng thời vẫn đảm bảo an toàn nếu bạn thiết kế đúng bảo vệ quá tải cho từng động cơ. Nội dung dưới đây sẽ hướng dẫn bạn chọn cấu hình phù hợp, tính công suất, đấu nối, cài đặt, kiểm tra vận hành, và các tình huống nên tránh để hệ thống ổn định lâu dài.

Nhiều dây chuyền tự động hóa dùng nhiều động cơ để chia tải, kéo băng tải theo từng cụm, cấp gió, tuần hoàn nước, hoặc vận hành nhiều cơ cấu giống nhau. Khi số lượng động cơ tăng, bài toán không còn là “chạy được”, mà là chạy ổn định, dễ bảo trì, và chi phí hợp lý. Một biến tần trung tâm có thể đáp ứng tốt trong các ứng dụng đồng tốc, miễn là bạn hiểu rõ giới hạn của phương án và triển khai đúng chuẩn kỹ thuật.

Vì sao nhiều hệ thống chọn một biến tần cho nhiều động cơ

Trong thực tế, bạn thường đứng giữa ba hướng triển khai: dùng contactor cấp thẳng, dùng mỗi động cơ một biến tần, hoặc gom nhiều động cơ về một biến tần. Mỗi hướng có ưu nhược điểm rõ ràng. Với các tải như quạt, bơm, băng tải chạy đồng bộ, điều khiển nhiều động cơ bằng một VFD thường cho tỷ lệ chi phí trên hiệu quả rất tốt vì bạn giảm được số thiết bị công suất và giảm thời gian cấu hình.

Điểm quan trọng là: một biến tần chỉ phát một tần số tại một thời điểm. Vì vậy các động cơ đấu chung sẽ nhận cùng tần số, cùng dạng sóng, và về cơ bản sẽ quay cùng tốc độ gần đúng theo đặc tính trượt của từng động cơ. Điều này phù hợp cho nhóm tải không đòi hỏi đồng bộ chính xác giữa các trục, nhưng sẽ không phù hợp cho bài toán cần điều khiển mô men riêng rẽ hoặc bám vị trí.

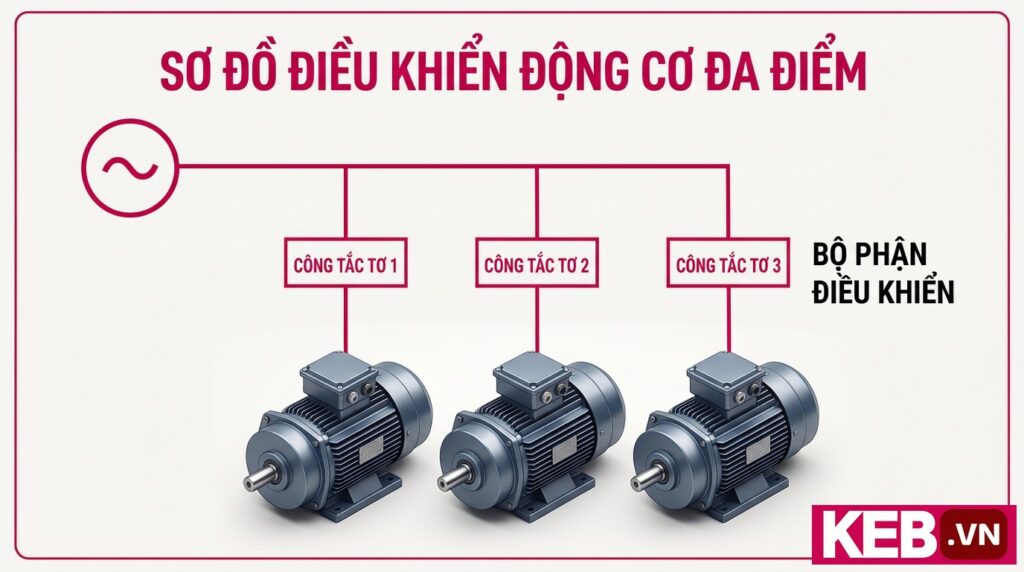

1. Dùng contactor cấp thẳng, phù hợp bật tắt đơn giản

Phương án tối giản là cấp nguồn lưới trực tiếp cho từng động cơ qua contactor. Ưu điểm là ít thiết bị, dễ hiểu, dễ thay thế. Tuy nhiên, bạn không điều chỉnh được tốc độ và thường gặp dòng khởi động lớn. Với nhiều động cơ khởi động đồng thời, dòng đỉnh có thể làm sụt áp, nóng cáp, giảm tuổi thọ contactor, và gây rung giật cơ khí. Nếu tải cần thay đổi lưu lượng hoặc tốc độ theo yêu cầu công nghệ, contactor không phải lựa chọn phù hợp.

• Ưu điểm: Sơ đồ đơn giản, ít linh kiện, dễ thi công.
• Hạn chế: Dòng khởi động cao, không kiểm soát tốc độ, tăng hao mòn cơ khí và điện.

2. Mỗi động cơ một biến tần, kiểm soát độc lập tối đa

Đây là lựa chọn “đắt nhưng mạnh”. Mỗi động cơ có biến tần riêng, giúp bạn đặt tốc độ, mô men, và bảo vệ theo đúng thông số từng máy. Bạn cũng dễ chẩn đoán lỗi vì biến tần đo dòng theo từng động cơ và ghi log rõ ràng. Đổi lại, chi phí thiết bị tăng, tủ điện lớn hơn, phát sinh nhiều dây lực và dây điều khiển, và thời gian commissioning dài hơn.

Nếu bạn cần nhiều tốc độ khác nhau, cần điều khiển chính xác theo từng trục, hoặc từng động cơ chạy chế độ khác nhau theo thời gian, phương án này thường là bắt buộc.

• Ưu điểm: Điều khiển độc lập theo từng động cơ, dễ giám sát dòng, bảo vệ nhiệt và quá tải tích hợp theo từng máy.
• Hạn chế: Chi phí cao, tủ điện lớn, nhiều điểm đấu nối, phức tạp khi mở rộng.

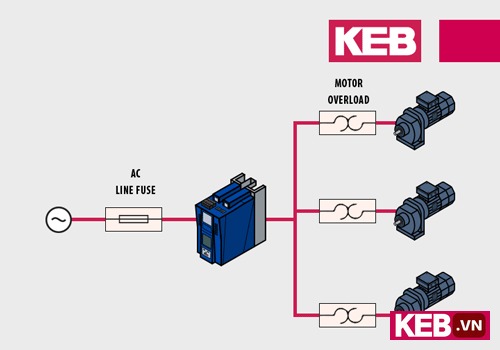

3. Một biến tần cấp cho nhiều động cơ, tối ưu khi các động cơ chạy đồng tốc

Với phương án gom tải, một biến tần tạo ra điện áp và tần số đầu ra chung, sau đó phân phối tới nhiều động cơ. Nhà chế tạo máy thường chọn cách này để giảm số biến tần, giảm số linh kiện phụ trợ và tối ưu không gian lắp đặt. Đây cũng là cấu hình thực dụng cho cụm quạt, cụm bơm chạy cùng chế độ, hoặc nhiều đoạn băng tải yêu cầu tốc độ giống nhau.

Lợi ích thực tế khi gom nhiều động cơ về một biến tần

Nếu ứng dụng của bạn phù hợp, điều khiển nhiều động cơ bằng một VFD mang lại lợi ích rõ rệt ở cả tuổi thọ cơ khí lẫn chi phí đầu tư. Quan trọng hơn, bạn có thể chuẩn hóa vận hành vì toàn bộ cụm động cơ nhận chung một lệnh tốc độ.

Khởi động êm, giảm sốc cơ khí và giảm dòng khởi động

Khi cấp thẳng, động cơ thường kéo dòng khởi động rất cao so với dòng định mức. Với biến tần, bạn đặt thời gian tăng tốc để tốc độ đi lên dần, giảm giật băng tải, giảm va đập khớp nối, giảm rung gối đỡ và giảm nguy cơ tuột đai. Lợi ích này đặc biệt rõ khi hệ thống khởi động nhiều lần trong ngày.

Với cụm nhiều động cơ, khởi động êm còn giúp phân bổ tải mượt hơn. Bạn tránh được tình huống một động cơ “ăn” tải đột ngột khi cụm bắt đầu chạy, từ đó giảm nóng cục bộ và tăng tuổi thọ cách điện.

Giảm số lượng thiết bị, dễ lắp đặt và tiết kiệm ngân sách

Thay vì mua nhiều biến tần, bạn đầu tư một biến tần công suất lớn hơn. Bạn cũng giảm thiết bị kèm theo như cầu chì nhánh, điện trở hãm cho từng biến tần, quạt làm mát tủ theo từng cụm, và giảm khối lượng dây điều khiển. Khi nhìn tổng thể dự án, phần tiết kiệm thường nằm ở vật tư và giờ công lắp đặt.

Với các dự án cần nhân bản nhiều máy giống nhau, cấu hình một biến tần cho một cụm động cơ giúp bạn chuẩn hóa sơ đồ, chuẩn hóa danh mục vật tư, và rút ngắn thời gian đào tạo kỹ thuật viên.

Tối ưu không gian tủ điện và thuận tiện khi bảo trì

Trong nhiều nhà máy, tủ điện là “điểm nghẽn” vì giới hạn diện tích. Khi bạn giảm số biến tần, bạn giảm lượng tỏa nhiệt tập trung và giảm nhu cầu bố trí khe thông gió. Một biến tần lớn đôi khi chiếm ít diện tích hơn tổng diện tích của nhiều biến tần nhỏ kèm thiết bị bảo vệ. Việc bảo trì cũng rõ ràng hơn vì bạn tập trung vào một điểm điều chỉnh tham số, một điểm theo dõi lỗi, và một điểm kết nối truyền thông.

Điều kiện bắt buộc để phương án này hoạt động an toàn

Không phải hệ thống nào cũng nên gom tải. Bạn cần kiểm tra loại động cơ, yêu cầu công nghệ, và cách bảo vệ. Nếu bỏ qua các điều kiện dưới đây, hệ thống có thể chạy không ổn định, hoặc tệ hơn là hỏng động cơ mà biến tần không phát hiện kịp.

Chỉ phù hợp với động cơ không đồng bộ và tải không cần phản hồi chính xác

Phương án này phù hợp nhất với động cơ không đồng bộ vì chúng có độ trượt và vẫn chạy ổn khi không có phản hồi vị trí. Ngược lại, servo cần phản hồi encoder theo từng trục để điều khiển vị trí và mô men. Một biến tần không thể xử lý phản hồi độc lập cho nhiều servo trên cùng một ngõ ra. Nếu bài toán của bạn là định vị, đồng bộ trục, cuộn xả, cắt theo chiều dài, hoặc yêu cầu sai số tốc độ rất nhỏ giữa các trục, bạn nên dùng drive riêng hoặc cấu trúc điều khiển master slave chuyên dụng.

Tính chọn biến tần theo tổng dòng định mức của cả cụm

Nguyên tắc cơ bản là biến tần phải chịu được tổng dòng đầy tải của tất cả động cơ chạy đồng thời. Bạn lấy dòng định mức trên nameplate từng động cơ, cộng lại, và chọn biến tần có dòng ra định mức lớn hơn hoặc bằng giá trị đó. Trong thực tế, bạn nên chừa dự phòng để chịu dao động tải và sai số môi trường.

Ví dụ dễ áp dụng: bạn có 3 động cơ, mỗi động cơ 7.5 kW, dòng định mức 15 A, tổng là 45 A. Bạn nên chọn biến tần có dòng ra từ 55 A trở lên để có biên an toàn khi tải nặng, nhiệt độ tủ cao, hoặc có giai đoạn tăng tốc kéo dòng cao hơn.

Thực hành tốt là cộng thêm khoảng dự phòng 20 đến 25 phần trăm so với tổng dòng định mức của các động cơ.

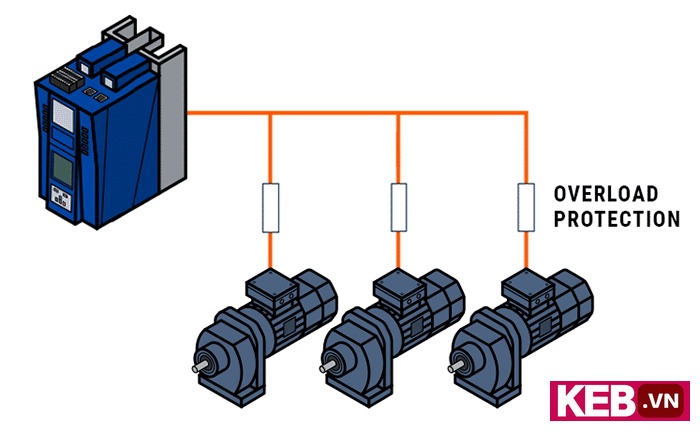

Mỗi động cơ phải có bảo vệ quá tải riêng

Biến tần chỉ đo được tổng dòng của cả nhóm. Nếu một động cơ bị kẹt cơ khí hoặc bị quá tải, dòng của nó có thể tăng nhưng tổng dòng chưa chắc vượt ngưỡng trip của biến tần, đặc biệt khi biến tần được chọn lớn để gánh cả cụm. Kết quả là một động cơ có thể bị quá nhiệt trong khi biến tần vẫn “thấy” tổng dòng bình thường.

Vì vậy, bạn cần lắp bảo vệ quá tải cho từng động cơ, thường là rơ le nhiệt, rơ le điện tử, hoặc thiết bị bảo vệ động cơ chuyên dụng. Bảo vệ phải đặt đúng dòng, đúng class theo đặc tính khởi động, và phải can thiệp cắt motor khi xảy ra sự cố.

Khi dùng một biến tần cho nhiều động cơ, bảo vệ quá tải từng động cơ là yêu cầu bắt buộc, không phải tùy chọn.

Chấp nhận thực tế: các trục chia tải nhưng không đồng bộ tuyệt đối

Khi các động cơ dùng chung tần số, chúng có xu hướng chạy gần cùng tốc độ. Tuy nhiên, do sai số chế tạo, độ trượt khác nhau, tải cơ khí không giống nhau, các trục sẽ không thể “khóa” tốc độ như hệ servo hoặc hệ có phản hồi riêng. Điều này không vấn đề với quạt gió, bơm nước, hoặc băng tải không yêu cầu đồng bộ chặt. Nhưng nó sẽ gây lỗi ở các ứng dụng cuộn vật liệu, kéo căng, hoặc cần giữ tỉ lệ tốc độ chính xác.

Những ứng dụng thường dùng và tiêu chí chọn đúng bài toán

Bạn nên chọn điều khiển nhiều động cơ bằng một VFD khi các động cơ có thể chạy cùng tốc độ trong phần lớn thời gian và không cần điều khiển riêng lẻ theo công đoạn. Các nhóm ứng dụng điển hình gồm:

• Hệ băng tải gồm nhiều đoạn chạy đồng tốc để chuyển sản phẩm ổn định.
• Cụm quạt trong HVAC hoặc thông gió nhà xưởng, cần thay đổi lưu lượng theo ca sản xuất.
• Cụm bơm tuần hoàn, tưới tiêu, xử lý nước, khi các bơm chạy đồng thời theo một setpoint.

Trước khi chốt phương án, bạn nên trả lời nhanh các câu hỏi sau:

• Các động cơ có bắt buộc chạy cùng tốc độ không, hay có lúc cần chạy khác nhau.
• Có yêu cầu đảo chiều riêng lẻ cho từng động cơ không.
• Có cần dừng một động cơ để bảo trì trong khi các động cơ khác vẫn chạy không.
• Tải có thay đổi mạnh và không đồng đều giữa các động cơ không.

Nếu câu trả lời cho các mục về “riêng lẻ” là có, bạn nên cân nhắc lại, vì cấu hình gom tải sẽ khó đáp ứng mà vẫn an toàn và tiện vận hành.

Quy trình thiết kế và đấu nối một biến tần cho nhiều động cơ

Để hệ chạy ổn định, bạn cần làm đúng ngay từ khâu chọn thông số, đấu dây, đến cài đặt chế độ điều khiển. Các bước dưới đây tập trung vào triển khai thực tế và các lỗi hay gặp.

1. Đồng nhất điện áp và tần số định mức của động cơ

Tất cả động cơ trong nhóm cần cùng điện áp định mức và cùng tần số định mức. Ví dụ cùng 3 pha 380 đến 400 V, 50 Hz, hoặc cùng 460 V, 60 Hz. Khi đồng nhất, biến tần mới cấp đúng điện áp theo tần số theo đường đặc tính V trên Hz. Bạn có thể chấp nhận động cơ khác công suất, khác tốc độ định mức, miễn là chúng thuộc cùng hệ điện áp và tần số.

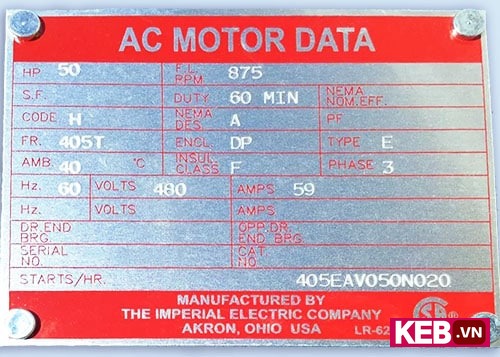

Khi kiểm tra, bạn đọc trực tiếp trên nhãn động cơ. Bạn cũng nên ghi lại dòng định mức để phục vụ tính chọn biến tần và cài đặt overload cho từng motor.

2. Tổ chức mạch lực từ U V W ra các động cơ theo chuẩn đấu nối

Ngõ ra của biến tần thường ký hiệu U, V, W. Bạn đưa U, V, W vào thanh đấu dây, sau đó chia nhánh tới từng động cơ. Bạn cần giữ thứ tự pha nhất quán, ví dụ U đi vào pha U của tất cả động cơ, tương tự với V và W. Làm đúng sẽ giúp các động cơ quay cùng chiều. Nếu một động cơ quay ngược, bạn đảo chéo hai pha tại ngay động cơ đó hoặc tại nhánh của động cơ đó.

Bạn nên dùng terminal block và đánh số dây rõ ràng theo từng motor. Cách này giúp bảo trì nhanh, giảm lỗi đấu nhầm, và dễ cô lập một nhánh khi cần kiểm tra.

3. Lắp bảo vệ quá tải riêng, đặt đúng dòng và kiểm tra tín hiệu cắt

Mỗi nhánh động cơ cần một thiết bị overload. Nếu dùng rơ le nhiệt, bạn đặt dòng theo dòng định mức trên nameplate và cân nhắc hệ số service factor nếu có. Nếu dùng rơ le điện tử, bạn có thêm các lựa chọn như mất pha, kẹt rotor, mất tải, và cảnh báo sớm. Dù dùng loại nào, bạn phải đảm bảo khi overload tác động thì nhánh đó được ngắt khỏi động cơ.

Một điểm hay bị bỏ qua là phối hợp điều khiển. Bạn nên đưa tiếp điểm báo trip về PLC hoặc mạch điều khiển để biến tần nhận biết trạng thái sự cố. Trong nhiều hệ thống, khi một overload tác động, bạn cũng muốn dừng cả cụm để tránh chạy lệch công nghệ. Nhưng cũng có trường hợp cho phép cụm còn lại chạy tiếp. Bạn cần quyết định logic này ngay từ thiết kế.

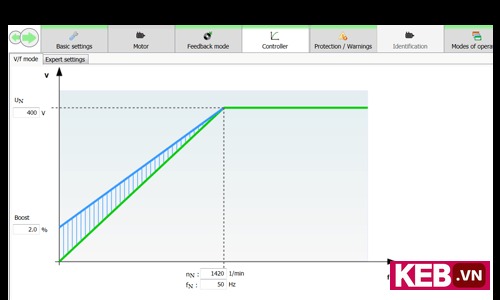

4. Cài đặt biến tần ở chế độ V trên Hz, ưu tiên vòng hở

Khi một ngõ ra cấp cho nhiều động cơ, bạn nên dùng điều khiển vòng hở V trên Hz vì biến tần chỉ cần giữ tỉ lệ điện áp theo tần số để đảm bảo từ thông. Điều khiển vector cần mô hình motor và thường tối ưu cho một động cơ cụ thể. Nếu bạn cố dùng các chế độ yêu cầu tinh chỉnh theo motor, kết quả có thể không ổn định khi thay đổi số lượng động cơ đang chạy hoặc thay đổi tải giữa các nhánh.

Bạn tập trung cài đặt các tham số vận hành nền tảng:

• Thời gian tăng tốc và giảm tốc để tránh kéo dòng đột ngột.
• Giới hạn tần số tối đa và tối thiểu theo yêu cầu công nghệ.
• Giới hạn dòng tổng để bảo vệ biến tần, đồng thời phối hợp với bảo vệ từng motor.
• Chế độ dừng, ưu tiên ramp stop cho tải quán tính vừa phải, hoặc coast stop khi cần ngắt nhanh theo an toàn.

5. Chạy thử theo từng bước, đo dòng từng nhánh và tinh chỉnh ramp

Bạn nên chạy thử theo trình tự để giảm rủi ro:

• Chạy không tải từng động cơ, xác nhận chiều quay và tiếng ồn ổn định.
• Chạy từng động cơ có tải, đo dòng nhánh và nhiệt độ vỏ motor sau một khoảng thời gian.
• Chạy nhiều động cơ đồng thời, quan sát dòng tổng của biến tần và dòng từng nhánh để phát hiện lệch tải.
• Tinh chỉnh thời gian tăng tốc nếu có hiện tượng sụt áp, rung cơ khí, hoặc nhảy overload.

Khi đo dòng, bạn dùng ampe kìm đo từng nhánh ở tủ phân phối. Nếu một động cơ luôn cao hơn đáng kể, bạn kiểm tra bạc đạn, căn chỉnh khớp nối, kẹt cơ khí, hoặc tải công nghệ không đều. Đừng cố “nới” overload để chạy qua. Bạn cần tìm đúng nguyên nhân cơ khí hoặc công nghệ.

Ba điểm mạnh nổi bật khi triển khai biến tần trung tâm

Không gian tủ điện gọn hơn

Một biến tần công suất phù hợp thường có tổng diện tích lắp đặt nhỏ hơn so với nhiều biến tần nhỏ cộng lại, chưa kể giảm phụ kiện đi kèm. Bạn cũng giảm số nhánh cấp nguồn vào, giảm số cầu chì, và giảm nhu cầu bố trí điện trở hãm theo từng drive nếu ứng dụng không yêu cầu hãm phức tạp.

Giảm chi phí tổng thể

Chi phí thiết bị công suất và chi phí thi công thường giảm khi bạn gom lại. Bạn vẫn cần đầu tư thêm overload cho từng động cơ, nhưng phần này thường thấp hơn so với phần tiết kiệm từ biến tần, dây điều khiển, và thời gian lắp đặt. Với dự án có nhiều cụm giống nhau, lợi ích càng rõ vì bạn mua thiết bị theo lô và chuẩn hóa bản vẽ.

Cấu hình tham số nhanh và nhất quán

Thời gian commissioning thường bị đánh giá thấp. Khi bạn có một biến tần trung tâm, bạn chỉ cần chuẩn hóa một bộ tham số vận hành cho cả cụm. Việc thay đổi tốc độ theo sản phẩm, theo mùa, hoặc theo ca sản xuất cũng đơn giản vì bạn đổi một điểm đặt thay vì đi từng drive.

Những rủi ro hay gặp và cách xử lý ngay từ thiết kế

Chọn biến tần thiếu dự phòng dòng

Nếu bạn chọn biến tần sát tổng dòng định mức, hệ có thể chạy ổn khi tải nhẹ nhưng báo lỗi khi tăng tốc hoặc khi tải tăng theo thời điểm. Bạn nên đánh giá tình huống xấu nhất, gồm nhiệt độ môi trường trong tủ, số lần khởi động trong giờ, và quán tính tải. Nếu tủ kín và nóng, bạn cần tính giảm công suất theo khuyến cáo của hãng hoặc tăng cỡ biến tần.

Không thể dùng bảo vệ quá tải tích hợp của biến tần cho từng động cơ

Nhiều người quen nhập dòng định mức vào biến tần để dùng chức năng bảo vệ động cơ. Với nhóm nhiều động cơ, cách này không đủ vì biến tần chỉ nhìn thấy tổng dòng. Bạn cần overload cho từng motor. Nếu ứng dụng cho phép chạy thiếu một động cơ, bạn cần thêm liên động để đảm bảo nhánh bị cắt không gây mất pha giả hoặc gây dao động dòng cho các nhánh còn lại.

Chia tải không đều gây nóng cục bộ

Trong cùng một cụm, có thể có động cơ kéo tải nặng hơn vì cơ khí lệch, băng tải căng không đều, hoặc đường ống chênh cột áp. Khi đó, động cơ này sẽ nóng hơn dù tốc độ chung giống nhau. Cách xử lý là kiểm tra cơ khí, cân bằng tải, và dùng overload điện tử có chức năng cảnh báo sớm theo thời gian để phát hiện xu hướng tăng dòng.

Không phù hợp cho ứng dụng cần đồng bộ chính xác

Nếu bạn cần giữ tốc độ tỉ lệ hoặc đồng bộ giữa các trục, ví dụ cuộn nhả, cuộn thu, kéo màng, kéo sợi, hoặc cần giữ căng, thì việc chỉ cấp chung một tần số sẽ không đủ. Lúc này bạn chuyển sang cấu trúc khác như nhiều drive hoặc hệ master slave với phản hồi phù hợp.

Gợi ý checklist triển khai nhanh cho kỹ sư hiện trường

• Chốt phạm vi: các động cơ có chạy cùng tốc độ trong mọi chế độ vận hành hay không.
• Kiểm tra nameplate: cùng điện áp, cùng tần số, ghi lại dòng định mức từng motor.
• Tính chọn biến tần theo tổng dòng, cộng dự phòng phù hợp điều kiện tủ.
• Thiết kế nhánh: mỗi motor một overload, có khả năng cắt nhánh khi trip.
• Đấu U V W qua terminal block, giữ thứ tự pha đồng nhất, đánh số dây rõ ràng.
• Cài chế độ V trên Hz vòng hở, đặt ramp theo quán tính tải, giới hạn dòng tổng hợp lý.
• Chạy thử theo bước, đo dòng từng nhánh, kiểm tra nhiệt độ, tinh chỉnh tăng giảm tốc.
• Thiết lập logic sự cố: một motor trip thì dừng cụm hay cho cụm chạy tiếp.

Khi bạn áp dụng đúng các nguyên tắc trên, điều khiển nhiều động cơ bằng một VFD sẽ trở thành giải pháp gọn, bền, và dễ vận hành cho các hệ quạt, bơm, băng tải và nhiều cụm tải đồng tốc khác.
