Khai phóng biến tần T6 thành nền tảng điều khiển nhúng

Ứng dụng tùy chỉnh cho biến tần phụ trợ T6 là cách bạn bổ sung tính năng điều khiển và chẩn đoán theo đúng yêu cầu hệ thống, ngay cả khi chức năng đó không có sẵn trong bộ điều khiển chuẩn của biến tần. Thay vì “đi vòng” bằng ECU phụ hoặc nhiều lớp phần mềm bên ngoài, bạn có thể đóng gói logic thành một app chạy trên nền tảng điều khiển nhúng, giúp cấu hình nhanh hơn, vận hành ổn định hơn và tạo khác biệt sản phẩm rõ rệt.

Trong hệ sinh thái T6, KEB cung cấp sẵn nhiều app phục vụ các nhu cầu phổ biến, ví dụ điều khiển mô men và tốc độ, hoặc gateway dữ liệu theo J1939. Đồng thời, các bên thứ ba cũng có thể phát triển chương trình ứng dụng riêng, từ các bài kiểm tra đơn giản đến thuật toán điều khiển chuyên biệt cho từng dòng xe, từng cơ cấu chấp hành, hoặc từng chiến lược tiết kiệm năng lượng.

Đọc thêm: App là gì? Tìm hiểu App Utility Framework

Đọc thêm: App Torque Speed Control là gì?

Đọc thêm: App J1939 Process Data Gateway là gì?

Lý do doanh nghiệp nên đầu tư app tùy chỉnh

Khi bạn phát triển ứng dụng tùy chỉnh cho biến tần phụ trợ T6, bạn không chỉ “thêm một tính năng”. Bạn đang biến bộ biến tần thành một nền tảng có thể mở rộng, nơi logic điều khiển, giám sát, giao tiếp và quy trình khởi động được định nghĩa theo sản phẩm của bạn.

Các lợi ích thường thấy trong dự án thực tế:

• Chủ động bổ sung chức năng còn thiếu: Nếu biến tần chưa hỗ trợ trực tiếp một thuật toán, bạn có thể triển khai bằng app và ánh xạ biến I/O để điều khiển thông qua tham số mở.
• Đưa “know-how” vào phần mềm: OEM, nhà tích hợp hệ thống và nhà cung cấp cụm phụ trợ có thể đóng gói kinh nghiệm tối ưu vận hành, logic an toàn, hoặc “feel” điều khiển thành tài sản phần mềm của riêng mình.
• Rút gọn kiến trúc ECU: Nhiều vòng điều khiển hoặc chẩn đoán có thể chuyển từ ECU ngoài sang bộ điều khiển nhúng của T6, giảm phần cứng, giảm dây dẫn, giảm điểm lỗi.
• Tạo khác biệt và thương mại hóa: App có thể cấp phép theo dự án, theo dòng sản phẩm, hoặc theo khách hàng, tạo kênh doanh thu và lợi thế cạnh tranh.
• Chuẩn hóa vận hành và bảo trì: Khi logic nằm trong app, bạn kiểm soát quy trình khởi động, giới hạn vận hành, ghi log, cảnh báo. Kỹ thuật viên hiện trường thao tác theo wizard và tham số chuẩn, giảm sai sót.

Điểm quan trọng là app giúp bạn “đặt đúng trí” cho logic: các tác vụ cần phản hồi nhanh và gắn chặt với biến tần có thể chạy tại chỗ, giảm độ trễ truyền thông. Các tác vụ mang tính giám sát cấp xe vẫn có thể nằm ở VCU. Sự phân tầng này giúp hệ thống gọn và dễ mở rộng.

Quy trình tạo, tích hợp và triển khai app trên hệ T6

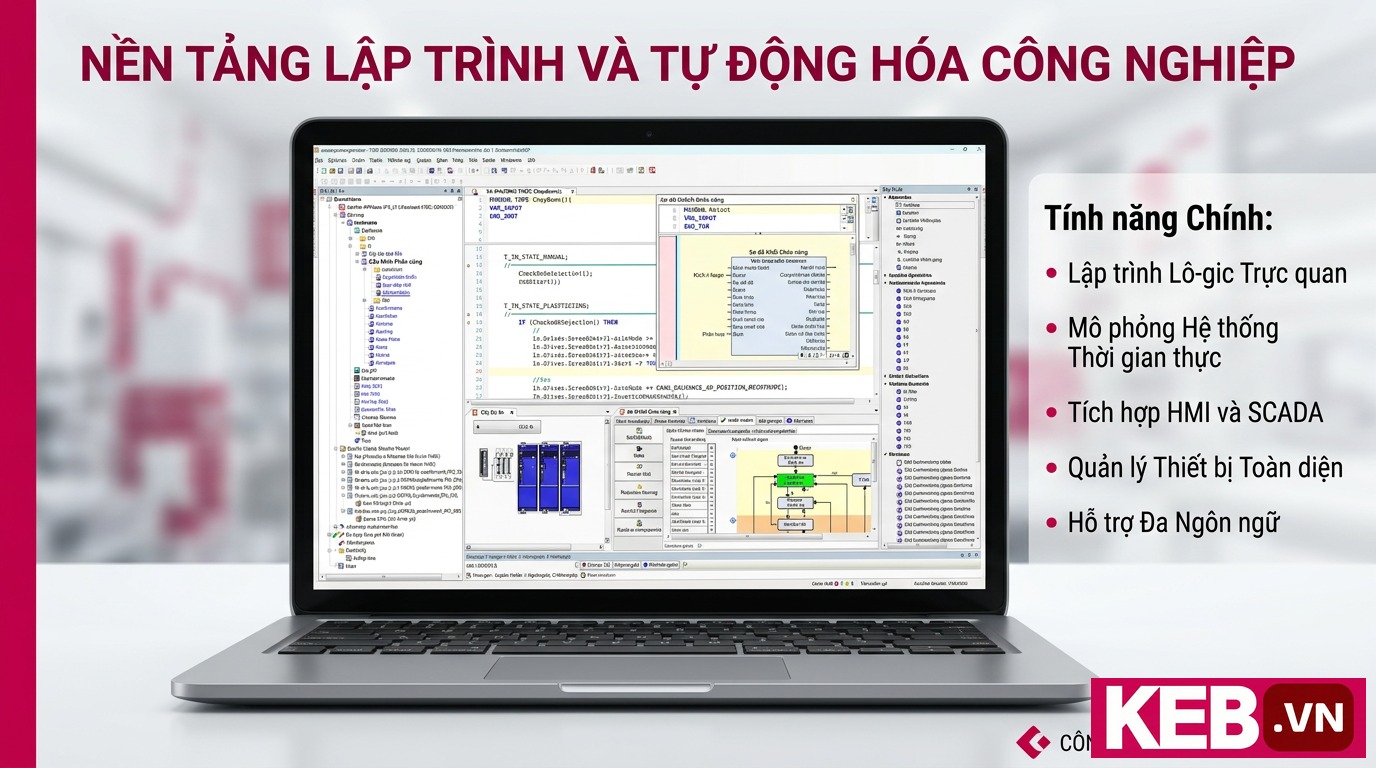

Trong một hệ T6, bạn có bộ điều khiển nhúng on-board và bộ công cụ Combivis Studio, môi trường phát triển dựa trên CODESYS theo tiêu chuẩn IEC 61131-3 để xây dựng chương trình logic. Nếu bạn quen làm PLC, bạn sẽ thấy cách tiếp cận rất gần gũi: có ngôn ngữ đồ họa và dạng văn bản, kèm thư viện module và toolbox để rút ngắn thời gian triển khai.

Để bạn hình dung rõ, một quy trình triển khai ứng dụng tùy chỉnh cho biến tần phụ trợ T6 thường gồm các bước sau:

• Xác định phạm vi chức năng: bạn cần điều khiển vòng kín nào, cần chế độ vận hành nào, cần chẩn đoán gì, và dữ liệu nào phải gửi lên VCU.
• Chốt tín hiệu vào ra: liệt kê tín hiệu bắt buộc, ví dụ tốc độ xe, góc lái, áp suất, nhiệt độ dầu, dòng motor, trạng thái bơm. Phân loại tín hiệu theo tần suất cập nhật và mức ưu tiên.
• Thiết kế logic và trạng thái: xây dựng state machine rõ ràng, ví dụ Init, Pre-charge, Warm-up, Run, Limitation, Fault, Degraded Mode, Shutdown.

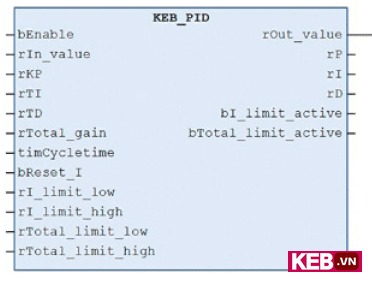

• Lập trình và kiểm thử nội bộ: tận dụng function block, ladder, structured text tùy mục tiêu. Các thuật toán điều khiển thường dễ bảo trì hơn khi chia thành khối rõ ràng.
• Ánh xạ tham số mở và giao diện: gán biến I/O của app vào địa chỉ tham số mở để người dùng có thể chỉnh định, theo dõi và đọc chẩn đoán. Phần này quyết định trải nghiệm commissioning có “dễ chịu” hay không.
• Đóng gói và đưa vào App Pool: app được đưa vào kho app để chọn cho từng stage biến tần trong hệ T6. Tùy chính sách có thể cần license để kích hoạt.
• Chạy thử trên bench và trên xe: kiểm chứng điều kiện biên như nhiệt độ thấp, tải nặng, rung động, nhiễu CAN, và các tình huống lỗi cảm biến.

Đọc thêm: Giải pháp Control và Automation của KEB

Để app hoạt động “đúng chuẩn sản phẩm”, KEB còn có App Utility Framework cho bộ điều khiển nhúng, đóng vai trò lớp nền giúp chạy và quản lý các chương trình ứng dụng. Framework này cung cấp cấu trúc giao diện và cơ chế tham số hóa, nhờ đó bạn có thể:

• Gán biến của app vào tham số mở để kỹ sư có thể chỉnh định, khóa tham số theo quyền, hoặc đọc dữ liệu chẩn đoán.
• Tạo wizard khởi tạo theo quy trình, ví dụ chọn loại bơm, xác nhận cảm biến, chạy test ngắn, lưu cấu hình.
• Chuẩn hóa cách báo lỗi và trạng thái, giúp VCU đọc dễ hơn và đội bảo trì hiểu nhanh hơn.

Sau khi đóng gói, app xuất hiện trong App Pool, nơi tập hợp các lựa chọn sẵn có. Người triển khai có thể chọn app phù hợp cho từng stage biến tần của hệ T6. Tùy mô hình cấp phép, một số app có thể yêu cầu license trước khi vận hành chính thức.

Các kịch bản ứng dụng tiêu biểu để bạn tham khảo

Điểm mạnh của ứng dụng tùy chỉnh cho biến tần phụ trợ T6 nằm ở khả năng “đóng gói” logic theo mục tiêu: có thể là một vòng điều khiển setpoint đơn giản, cũng có thể là thuật toán tối ưu dựa trên mô hình hệ thống nhằm giảm điện năng, giảm ồn, tăng độ bền cơ khí, hoặc tăng độ ổn định trong điều kiện thay đổi nhanh.

Ba nhóm kịch bản phổ biến mà nhiều đội phát triển lựa chọn là: điều khiển theo mục tiêu cấp hệ thống, điều khiển theo nhu cầu để tiết kiệm năng lượng, và bổ sung các module phục vụ commissioning, chẩn đoán, thu thập dữ liệu.

Ví dụ cơ bản: Điều khiển nhiệt độ HVAC theo setpoint

Trong HVAC, bạn thường muốn điều khiển theo mục tiêu nhiệt độ, thay vì điều khiển trực tiếp tốc độ động cơ. Một app tùy chỉnh có thể nhận:

• Nhiệt độ đặt từ VCU hoặc bộ điều khiển HVAC.
• Nhiệt độ thực tế từ cảm biến.
• Giới hạn vận hành như dòng tối đa, tốc độ tối đa, hoặc giới hạn theo điều kiện pin.

App sẽ chạy vòng điều khiển nội bộ để tạo lệnh tốc độ hoặc mô men phù hợp cho máy nén hay bơm nhiệt. Cách làm này hữu ích khi bạn muốn chuẩn hóa hành vi điều khiển ngay trên cụm phụ trợ, giảm phụ thuộc vào ECU ngoài. Bạn cũng có thể đẩy chẩn đoán lên VCU theo cùng một chuẩn, ví dụ thông tin quá nhiệt, thiếu ga, kẹt cơ khí suy đoán từ dòng và tốc độ.

Để triển khai thực tế, bạn nên thiết kế thêm các lớp bảo vệ:

• Giới hạn tăng tốc để tránh sốc cơ khí cho máy nén.
• Chống dao động vòng điều khiển khi cảm biến nhiễu hoặc cập nhật chậm.
• Chiến lược “fallback” khi cảm biến nhiệt độ lỗi, ví dụ chuyển sang chế độ công suất giới hạn và yêu cầu bảo trì.

Ví dụ nâng cao: Trợ lực lái điện thủy lực theo nhu cầu để giảm ồn và tiết kiệm điện

Hệ trợ lực lái điện thủy lực (EHPS) là bối cảnh rất phù hợp để bạn thấy giá trị của app tùy chỉnh. Trong EHPS, động cơ điện kéo bơm thủy lực để tạo áp suất, từ đó tạo mô men trợ lực lái. Nhu cầu trợ lực thay đổi liên tục theo tình huống vận hành:

• Khi xe chạy chậm hoặc đánh lái khi đỗ, bạn cần trợ lực lớn.
• Khi xe chạy nhanh, trợ lực cần ít để đảm bảo cảm giác lái ổn định.
• Khi không đánh lái, hệ có thể giảm công suất tối đa, chỉ duy trì áp suất tối thiểu để bù tổn hao.

Với ứng dụng tùy chỉnh cho biến tần phụ trợ T6, bạn có thể xây dựng điều khiển “on-demand” dựa trên tốc độ xe, trạng thái đánh lái và áp suất. Mục tiêu là chỉ chạy bơm khi cần, và chạy đúng mức cần thiết. Hai lợi ích dễ đo là giảm điện năng tiêu thụ và giảm tiếng ồn bơm, đặc biệt ở giai đoạn không cần trợ lực.

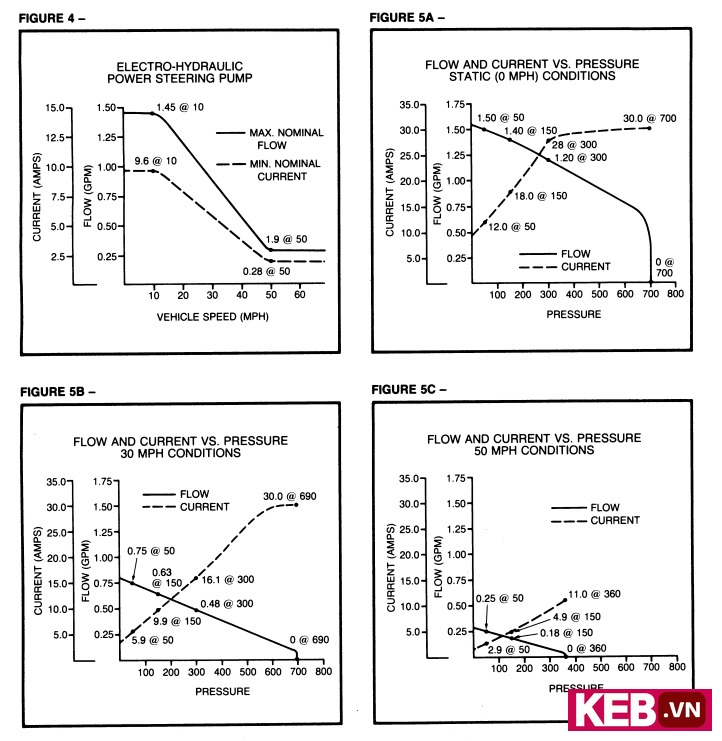

Nguồn tham khảo: Electrohydraulic Power Steering — An Advanced System for Unique Applications. James E. Forbes, Steven M. Baird, Thomas W. Weisgerber. SAE Transactions, Vol. 96, Section 2 (1987), trang 758-766.

Đọc thêm: Electrohydraulic Power Steering Pursued for Heavy-Duty Vehicles

Ở mức triển khai, app có thể dùng tốc độ xe làm đầu vào chính để suy ra mức trợ lực mục tiêu, sau đó tính lệnh tốc độ động cơ tương ứng với lưu lượng cần thiết để tạo áp suất bổ sung. Phần “đắt giá” nằm ở chi tiết mô hình và cách bạn làm mượt chuyển trạng thái. Một mô hình tốt sẽ tránh được cảm giác giật, tránh chạy bơm quá mức và giảm nhiệt dầu.

Để tăng chất lượng điều khiển, bạn có thể mở rộng điều kiện đầu vào thay vì chỉ dựa vào tốc độ xe:

• Cảm biến góc lái và tốc độ quay vô lăng: giúp dự đoán nhu cầu áp suất trước khi áp suất tụt.
• Cảm biến áp suất: đóng vòng điều khiển chính xác theo tải thực.
• Dòng động cơ: ước lượng tải bơm và phát hiện kẹt cơ khí.
• Nhiệt độ dầu: bù độ nhớt và tối ưu tiếng ồn.
• Trạng thái đường và chế độ lái: ví dụ chế độ “Comfort” ưu tiên nhẹ tay, chế độ “Sport” ưu tiên đầm chắc.

Khi bạn thiết kế đúng, app không chỉ tạo ra lệnh điều khiển, mà còn tạo ra “chân dung” vận hành của cả cụm EHPS. Đây là nền tảng để chẩn đoán chủ động và bảo trì dự đoán.

Ngoài EHPS, cùng cách tiếp cận “power on-demand” có thể áp dụng cho nhiều cụm thủy lực và khí nén khác, ví dụ bơm thủy lực cho thiết bị thân xe, máy móc di động, hoặc máy nén khí cho hệ phanh và hệ treo. Điểm chung là bạn điều khiển theo nhu cầu thực và điều kiện vận hành, thay vì chạy cố định.

Nhóm chức năng mở rộng dạng module để tăng giá trị vận hành

Một app tốt không dừng ở điều khiển cơ bản. Trong dự án thực tế, phần giúp đội vận hành “nhẹ việc” nhất lại là các module phụ trợ được thiết kế cẩn thận. Với ứng dụng tùy chỉnh cho biến tần phụ trợ T6, bạn có thể bổ sung các khối chức năng dạng gắn thêm, bật tắt theo cấu hình và theo quyền truy cập.

• Startup Routine
  • Làm ấm dầu theo thời gian hoặc theo nhiệt độ mục tiêu để giảm mòn, giảm ồn, tránh cavitation khi trời lạnh.
  • Kiểm tra nhanh cảm biến quan trọng trước khi cho phép chạy tải, ví dụ áp suất và nhiệt độ.
• Operating Modes
  • Chế độ công suất thấp, giới hạn mô men và giới hạn tốc độ để tiết kiệm điện khi pin yếu hoặc khi xe ở chế độ tiết kiệm.
  • Chế độ dự phòng khi một cảm biến lỗi, ví dụ chạy theo bảng tra đơn giản và giới hạn dòng để đảm bảo an toàn.
• Diagnostic Test Routines
  • Điều khiển tay dạng jog để kỹ thuật viên kiểm tra chiều quay, tiếng ồn, rung, và phản hồi áp suất.
  • Bài test truyền thông để xác nhận CAN và khung dữ liệu, giảm thời gian tìm lỗi khi commissioning.
  • Chuỗi test theo kịch bản, ví dụ tăng tốc theo bậc, giữ tải, giảm tốc, ghi log tự động.
• Communications
  • Gói CAN telegram cấu hình sẵn theo yêu cầu dự án để đội xe tích hợp nhanh.
  • Tích hợp thêm giao thức khi cần, ví dụ CAN FD, HSD, DoCAN, tùy nền tảng và yêu cầu hệ thống.
  • Mở rộng dịch vụ chẩn đoán, ví dụ bổ sung tiêu chuẩn UDS, DTC, hoặc cơ chế báo lỗi theo chuẩn nội bộ của OEM.
• Data Collection
  • Thu thập dữ liệu vận hành để phân tích hiệu suất, ví dụ tỷ lệ thời gian chạy tải cao, nhiệt độ đỉnh, số lần chạm giới hạn dòng.
  • Bảo trì dự đoán dựa trên xu hướng, ví dụ dòng tăng dần tại cùng điểm làm việc, gợi ý ma sát tăng hoặc lọc tắc.
  • Ghi log theo sự kiện, ví dụ log 2 giây trước và sau khi lỗi để truy vết nguyên nhân nhanh hơn.

Các module này giúp bạn biến một cụm phụ trợ thành một “sản phẩm thông minh”. Người dùng cuối thấy xe êm hơn, đội tích hợp thấy cấu hình nhanh hơn, đội bảo trì thấy dễ truy vết hơn. Đó là nơi app tùy chỉnh tạo ra giá trị rõ ràng.

Làm việc với KEB để phát triển ứng dụng biến tần theo yêu cầu

Nếu dự án của bạn cần một chức năng không có sẵn trong điều khiển chuẩn của biến tần, hoặc cần logic mang tính phụ trợ riêng của ứng dụng, hoặc cần thuật toán điều khiển rất đặc thù, bạn có thể triển khai ứng dụng tùy chỉnh cho biến tần phụ trợ T6 để đáp ứng mục tiêu kỹ thuật và mục tiêu thương mại.

Khi trao đổi với kỹ sư ứng dụng, bạn nên chuẩn bị các thông tin sau để rút ngắn vòng lặp thiết kế:

• Thông số motor và tải, dải tốc độ, dải mô men, chu kỳ làm việc.
• Sơ đồ cảm biến, tần suất cập nhật, độ trễ dự kiến, độ chính xác.
• Yêu cầu an toàn, trạng thái lỗi, cách xử lý khi mất truyền thông.
• Mục tiêu KPI, ví dụ giảm điện năng, giảm ồn, giảm nhiệt, hoặc tăng độ mượt.
• Chuẩn giao tiếp và gói dữ liệu CAN hoặc chẩn đoán mà hệ thống của bạn đang dùng.

Nếu bạn muốn thảo luận hướng triển khai phù hợp, hãy liên hệ kỹ sư ứng dụng của KEB để rà soát yêu cầu và đề xuất kiến trúc app, phạm vi tham số, cùng kế hoạch kiểm thử.
