Kéo dài thời gian hoạt động cho AGV, xe nâng và robot với KEB 24V Powerbox

KEB 24V Powerbox là giải pháp giảm tiêu thụ điện cho phanh DC trong các thiết bị dùng pin. Bản tóm tắt này trình bày nguyên lý hoạt động, cách đấu nối, lợi ích về năng lượng và chi phí, cùng các lưu ý kỹ thuật khi ứng dụng vào AGV, xe nâng, robot và thiết bị di động khác. Nội dung hướng dẫn chi tiết giúp bạn chọn cấu hình, tính toán tiết kiệm và triển khai an toàn để kéo dài thời gian hoạt động của hệ thống.

Nguyên lý hoạt động của phanh “nguồn tắt” và điện áp giữ

Phanh loại nguồn tắt, hay power-off brakes, hoạt động theo nguyên tắc đơn giản. Khi không có điện, lực đàn hồi (hoặc nam châm) giữ phanh ở trạng thái chặn. Để mở phanh, bạn cấp điện vào cuộn dây. Sau khi phanh mở, điện áp cần giữ cuộn dây ở trạng thái mở thường nhỏ hơn điện áp danh định. Giá trị này gọi là điện áp giữ. Điện áp giữ phụ thuộc vào khoảng hở khí giữa lõi và đĩa phanh, độ mòn, nhiệt độ và loại phanh.

Với phanh lò xo (spring-applied brakes) của nhà sản xuất KEB, giá trị đề xuất cho điện áp giữ xấp xỉ 50% điện áp danh định khi khoảng hở khí ở mức tiêu chuẩn. Giảm điện áp giữ đồng nghĩa giảm công suất tiêu thụ trên cuộn dây. Khi bạn sử dụng KEB 24V Powerbox, thiết bị này cấp điện ban đầu để mở phanh ở điện áp đầy đủ, sau đó hạ xuống mức điện áp giữ đã chọn. Giải pháp này giúp giảm dòng rút từ ắc quy trong suốt thời gian phanh phải duy trì trạng thái mở.

Thiết kế và tính năng chính của KEB 24V Powerbox

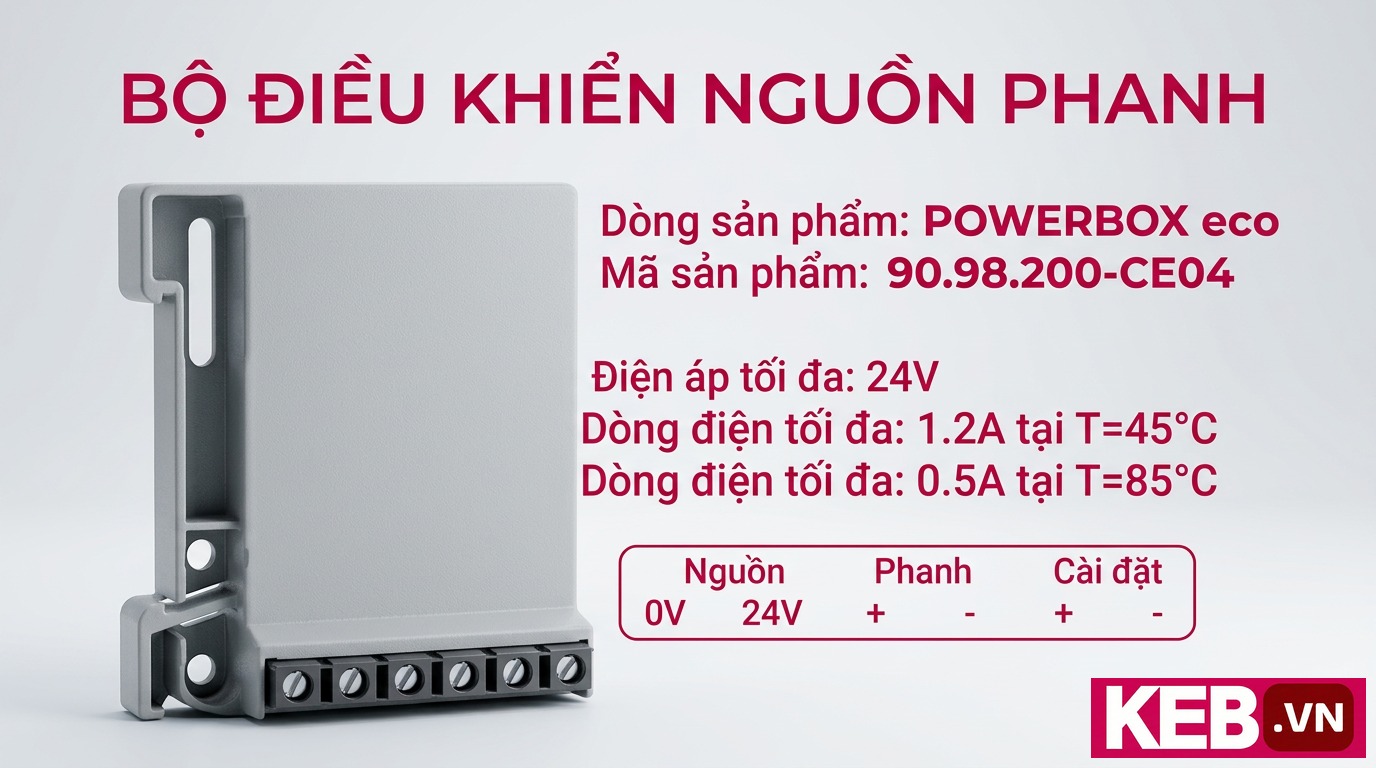

KEB 24V Powerbox là module chuyên dụng để điều khiển điện áp cho phanh DC 12V và 24V. Thiết bị cung cấp xung công suất cao ban đầu để nhanh chóng mở phanh, sau đó chuyển sang chế độ giữ với điện áp thấp hơn bằng kỹ thuật PWM. Những tính năng nổi bật gồm khả năng xuất 24VDC ở 7 A trong khoảng 800 ms để đảm bảo phanh mở, sau đó hạ xuống 6 V, 12 V hoặc 18 V tùy cấu hình đấu nối.

Thiết kế nhỏ gọn, lắp trên thanh DIN hoặc bắt vít, chịu được nhiệt độ thấp đến -40°C và tới 75°C. Ở nhiệt độ cao, dòng cho phép giảm theo thông số, do đó bạn cần tính hệ số suy giảm khi lên kế hoạch sử dụng trong môi trường nóng.

Các phương án đấu nối và chọn điện áp giữ

Một điểm thực tế khi ứng dụng KEB 24V Powerbox là khả năng chọn điện áp giữ bằng cách thêm điện trở hoặc chỉnh theo sơ đồ đấu dây. Thông thường các tùy chọn là 6 V, 12 V và 18 V sau giai đoạn nhồi điện ban đầu. Quy tắc lựa chọn:

• Phanh 12 V: mặc định chọn để đầu ra về 6 V. Điều này giúp giảm dòng giữ và nhiệt.
• Phanh 24 V: bạn có thể chọn 6 V, 12 V hoặc 18 V tùy đặc tính phanh, khoảng hở và yêu cầu an toàn.
• Phanh cần mở nhanh: chọn điện trở cho phép quá dòng ban đầu lớn hơn, nhằm giảm thời gian mở.

Cần lưu ý rằng điện áp giữ tối ưu phụ thuộc vào từng bộ phanh, nên kiểm tra đặc tính thực tế trên mẫu trước khi triển khai hàng loạt.

Hoạt động PWM và lý do dùng “điện áp giữ” giảm

Powerbox sử dụng điều chế độ rộng xung PWM để tạo ra điện áp trung bình thấp hơn từ nguồn 24 V. Phương pháp này hiệu quả hơn so với dùng điện trở đơn thuần vì giảm tổn thất năng lượng dưới dạng nhiệt. Quy trình hoạt động điển hình:

1. Cấp 24 V đầy đủ trong thời gian ngắn để mở phanh.
2. Sau khi phanh mở, Powerbox chuyển sang chế độ PWM để cung cấp điện áp trung bình tương đương 6 V, 12 V hoặc 18 V.
3. Quá trình này lặp lại mỗi khi cần mở phanh.

Kỹ thuật này vừa đảm bảo hành trình mở nhanh, vừa giảm năng lượng tiêu thụ khi phanh phải duy trì trạng thái mở trong thời gian dài.

Phân tích tiêu thụ năng lượng: nguyên tắc tính và ví dụ thực tế

Để xác định lợi ích, bạn cần tính công suất và dòng tiêu thụ ở hai trạng thái: ban đầu (mở) và giữ. Công thức cơ bản:

• Công suất P = V × I
• Dòng I = P / V

Ví dụ cụ thể theo dữ liệu điển hình:

Phanh định mức 24 VDC, công suất danh định 130 W → dòng danh định = 130 W / 24 V = 5.42 A. Nếu dùng Powerbox với cấu hình ra 12 V giữ thì:

• Điện áp giữ 12 V, công suất khi giữ = 12 V × 2.71 A = 32.52 W (tính trên ví dụ sử dụng Powerbox với điện trở 4.7 kΩ tương ứng)
• Tiết kiệm dòng từ pin = 5.42 A – 2.71 A = 2.71 A

Ý nghĩa thực tế: phanh tiêu thụ ít hơn khoảng 2.71 A mỗi giờ hoạt động so với không dùng Powerbox. Trên hệ thống nhiều phanh và hoạt động liên tục, khoản tiết kiệm này trở nên đáng kể.

Ví dụ hệ thống: tính toán tiết kiệm cho AGV nhiều phanh

Dưới đây là ví dụ hệ thống để bạn thấy rõ tác động ở quy mô lớn:

• Số phanh trên hệ thống: 25
• Hoạt động: 24 giờ mỗi ngày, 6 ngày/tuần, 52 tuần/năm → 312 ngày/năm
• Tổng giờ hoạt động mỗi phanh/năm = 24 × 312 = 7.488 giờ
• Công suất phanh theo năm không dùng Powerbox: giả sử mỗi phanh tiêu thụ công suất trung bình tương ứng 130 W khi duy trì mở → năng lượng = 130 W × 7.488 h = 973.440 Wh ≈ 973 kWh
• Công suất phanh với Powerbox và điện áp giữ 12 V: mỗi phanh tiêu thụ 32.52 W → năng lượng = 32.52 W × 7.488 h = 243.840 Wh ≈ 244 kWh
• Tiết kiệm năng lượng mỗi phanh/năm = 973 kWh – 244 kWh = 729 kWh

Nếu giá điện là 0.115 USD/kWh thì tiết kiệm hàng năm cho mỗi phanh ≈ 729 × 0.115 = 83.84 USD. Với 25 phanh, tổng tiết kiệm ≈ 2.095,88 USD mỗi năm.

Nếu giá điện tại vùng cao hơn, 0.196 USD/kWh thì tiết kiệm tăng lên khoảng 142.88 USD mỗi phanh, tương đương 3.572,10 USD cho 25 phanh mỗi năm. Những con số này giúp bạn đánh giá nhanh thời gian hoàn vốn của đầu tư vào KEB 24V Powerbox.

Lợi ích kỹ thuật khi dùng Powerbox

Sử dụng KEB 24V Powerbox mang lại nhiều lợi ích thiết thực:

• Giảm tiêu thụ năng lượng, kéo dài thời gian hoạt động của pin.
• Ít sinh nhiệt trong cuộn dây phanh, giảm nguy cơ quá nhiệt và làm tăng tuổi thọ phanh.
• Thiết bị nhỏ gọn, dễ lắp đặt trên thanh DIN hoặc bắt vít vào tủ điều khiển.
• Tăng tốc mở phanh cho phanh 12 V nhờ xung ban đầu mạnh hơn.
• Hoàn vốn nhanh nhờ tiết kiệm chi phí điện trong dài hạn.

Ứng dụng phù hợp cho KEB 24V Powerbox

Danh sách ứng dụng điển hình:

• Thiết bị chạy bằng pin: AGV, xe tải nhỏ, xe tự hành, xe nâng di chuyển trong kho.
• Thiết bị có phanh luôn được cấp điện trong thời gian dài do yêu cầu vận hành.
• Môi trường có nhiệt độ khắc nghiệt, cần thiết bị hoạt động ổn định ở -40°C đến 75°C.
• Các ứng dụng yêu cầu chứng nhận an toàn và CE.
• Ngành y tế, công nghiệp hạng nặng, cần giảm tiêu thụ điện để tối ưu chi phí vận hành.

Hướng dẫn đấu dây và lựa chọn điện trở

Khi lắp đặt, bạn cần xác định điện trở phù hợp để đạt điện áp giữ mong muốn và tương thích với dòng mở ban đầu. Bước cơ bản:

1. Xác định loại phanh và điện áp danh định 12 V hoặc 24 V.
2. Chọn cấu hình Powerbox: đấu nối theo sơ đồ nhà sản xuất để chọn chế độ 6 V, 12 V hoặc 18 V.
3. Trong trường hợp phải dùng điện trở phụ, chọn giá trị chính xác theo hướng dẫn nhà sản xuất để tránh gây sụt áp quá mức hoặc quá dòng.
4. Đo dòng thực tế khi phanh mở và khi giữ để xác nhận cấu hình an toàn và hiệu quả.

Trong ví dụ trước, một điện trở 4.7 kΩ được sử dụng để đạt ngõ ra 12 V cho phanh 24 V. Tuy nhiên, giá trị này chỉ mang tính minh họa. Bạn cần đo nghiệm trường hợp cụ thể vì khoảng hở phanh và điện trở cuộn dây có thể khác nhau theo model.

Kiểm tra trước khi đưa vào vận hành

• Đo điện áp khi mở và khi giữ để đảm bảo trong dải an toàn của phanh.
• Kiểm tra nhiệt độ cuộn dây sau vài giờ vận hành liên tục.
• Đo dòng cấp từ ắc quy để xác nhận mức tiết kiệm mong muốn.

Lưu ý về môi trường hoạt động và độ bền

KEB 24V Powerbox hoạt động trong phạm vi nhiệt độ rộng, nhưng bạn cần lưu ý:

• Tại nhiệt độ cao gần 75°C, dòng tối đa cho phép giảm. Kiểm tra dữ liệu kỹ thuật để tính toán điều chỉnh.
• Ở môi trường có độ ẩm cao hoặc bụi, cần bố trí trong tủ kín hoặc chọn vỏ bảo vệ phù hợp.
• Tránh rung và va đập cơ học mạnh bằng cách bắt chặt thiết bị lên thanh DIN hoặc khung cố định.

So sánh với các giải pháp thay thế

Nhiều phương án khác giảm điện năng cho phanh có thể bao gồm sử dụng điện trở cố định, bộ điều áp tuyến tính hoặc các bộ nguồn có điều chỉnh. Ưu và nhược điểm:

• Điện trở cố định: rẻ nhưng tỏa nhiệt lớn, lãng phí năng lượng và khó tối ưu cho nhiều trạng thái.
• Bộ điều áp tuyến tính: cho điện áp ổn định nhưng hiệu suất thấp, tạo nhiều nhiệt.
• Giải pháp PWM như KEB 24V Powerbox: hiệu suất cao hơn, ít tỏa nhiệt hơn, thiết kế chuyên dụng cho phanh.

Tùy nhu cầu, Powerbox thường cho hiệu quả chi phí và kỹ thuật tốt khi phải vận hành liên tục, đặc biệt trên các hệ thống dùng pin.

Bảo trì, kiểm tra định kỳ và an toàn vận hành

Để đảm bảo hiệu quả lâu dài:

• Kiểm tra kết nối điện mỗi 6 tháng. Siết chặt terminal và kiểm tra hiện tượng oxi hóa.
• Đo điện áp và dòng khi phanh mở và giữ định kỳ để phát hiện thay đổi do mòn cơ khí.
• Kiểm tra nhiệt độ vỏ Powerbox trong điều kiện vận hành liên tục. Nhiệt độ bất thường báo hiệu vấn đề.
• Thực hiện kiểm tra cơ khí cho phanh: khoảng hở, đĩa, đệm ma sát, lò xo.

Phân tích rủi ro và đề xuất giảm thiểu

• Rủi ro quá nhiệt: bố trí tản nhiệt, giảm mật độ bố trí linh kiện xung quanh.
• Rủi ro mất điện đột ngột: thiết kế cơ chế an toàn cơ khí để tránh tình huống mất phanh an toàn.
• Rủi ro can nhiễu điện từ: dùng cáp có screen, bố trí dây nguồn riêng biệt với dây tín hiệu.

Trường hợp ứng dụng mẫu: AGV trong kho hàng

Xét hệ thống AGV trang bị 4 phanh, mỗi phanh 24 V, công suất 130 W. AGV hoạt động 16 giờ/ngày, 5 ngày/tuần. Tính toán nhanh:

• Tổng giờ hoạt động mỗi năm ≈ 16 × 52 × 5 = 4.160 giờ.
• Năng lượng tiêu thụ phanh không dùng Powerbox = 130 W × 4.160 h × 4 phanh = 2.163 kWh.
• Năng lượng với Powerbox (giữ 12 V) = 32.52 W × 4.160 h × 4 phanh = 542 kWh.
• Tiết kiệm ≈ 1.621 kWh/năm cho hệ thống AGV này.

Bạn có thể chuyển đổi thành tiền theo giá điện địa phương để đánh giá nhanh lợi ích đầu tư.

Hướng dẫn chọn mua và tương thích phanh

Khi mua KEB 24V Powerbox, kiểm tra các yếu tố sau:

• Loại phanh: phanh lò xo hay nam châm vĩnh cửu. Powerbox phù hợp cho phanh nguồn tắt.
• Điện áp danh định của phanh: 12 V hay 24 V.
• Dòng khởi động và dòng giữ: so sánh với dòng cho phép của Powerbox, kể cả khi nhiệt độ cao.
• Kích thước vật lý và phương án lắp đặt: thanh DIN hoặc bắt vít.
• Các yêu cầu chứng nhận nếu cần cho dự án chuyên dụng.

Câu hỏi thường gặp

Powerbox có tương thích với mọi loại phanh 24 V không?
Hầu hết phanh nguồn tắt tương thích, nhưng bạn phải kiểm tra dòng khởi động và thông số cuộn dây. Đo hoặc xem thông số kỹ thuật của phanh trước khi triển khai.

Tại sao không dùng điện trở cố định thay vì Powerbox?
Điện trở tỏa nhiều nhiệt và kém hiệu quả. Powerbox dùng PWM nên tiết kiệm năng lượng hơn và giảm nhiệt độ cuộn dây.

Cần lưu ý gì khi hoạt động ở môi trường nhiệt độ cao?
Powerbox vẫn hoạt động đến 75°C nhưng dòng cho phép sẽ giảm. Tính toán dự phòng dòng và xem xét giải pháp làm mát nếu cần.

Triển khai dự án: checklist trước khi lắp đặt

• Xác nhận loại và thông số phanh.
• Lựa chọn điện áp giữ phù hợp sau thử nghiệm thực tế.
• Chuẩn bị phương án đấu nối và điện trở nếu cần.
• Kiểm tra khả năng bố trí Powerbox trong tủ điều khiển, đảm bảo thông gió.
• Lên kế hoạch đo nghiệm sau lắp để hiệu chỉnh thông số.

Liên hệ kỹ thuật và hỗ trợ

Nếu bạn cần đánh giá nhanh cho hệ thống của mình, cung cấp các thông số sau để nhận tư vấn chính xác: điện áp và công suất phanh, số lượng phanh trên hệ thống, mô tả chu trình vận hành, nhiệt độ môi trường. Kỹ sư sẽ giúp chọn cấu hình KEB 24V Powerbox, tính toán thời gian hoàn vốn và đưa ra hướng dẫn đấu nối an toàn.

Khuyến nghị cuối cùng trước khi quyết định

Đầu tư vào KEB 24V Powerbox phù hợp khi bạn cần tối ưu hóa thời gian hoạt động của thiết bị dùng pin, giảm chi phí năng lượng và hạn chế nhiệt sinh ra trên phanh. Trước khi mua số lượng lớn, thực hiện thử nghiệm trên mẫu để xác định điện áp giữ tối ưu. Từ dữ liệu thử nghiệm, tính toán tiết kiệm năng lượng và thời gian hoàn vốn. Khi áp dụng đúng cách, Powerbox mang lại lợi ích kỹ thuật và kinh tế rõ rệt cho các hệ thống di động công nghiệp.
