Phanh IP65 KEB hướng dẫn chọn lắp đặt và bảo dưỡng ngoài trời

phanh IP65 KEB là giải pháp phanh kín, đạt chuẩn để vận hành ổn định trong môi trường ngoài trời. Bản viết này trình bày ngắn gọn các yếu tố thiết kế, thông số kỹ thuật, phương pháp lắp đặt, chọn lựa theo ứng dụng và quy trình tùy chỉnh tại Bắc Mỹ. Bạn sẽ có hướng dẫn thực tế để xác định khi nào cần chọn phanh IP65 KEB, cách bảo dưỡng và các ví dụ ứng dụng tiêu biểu.

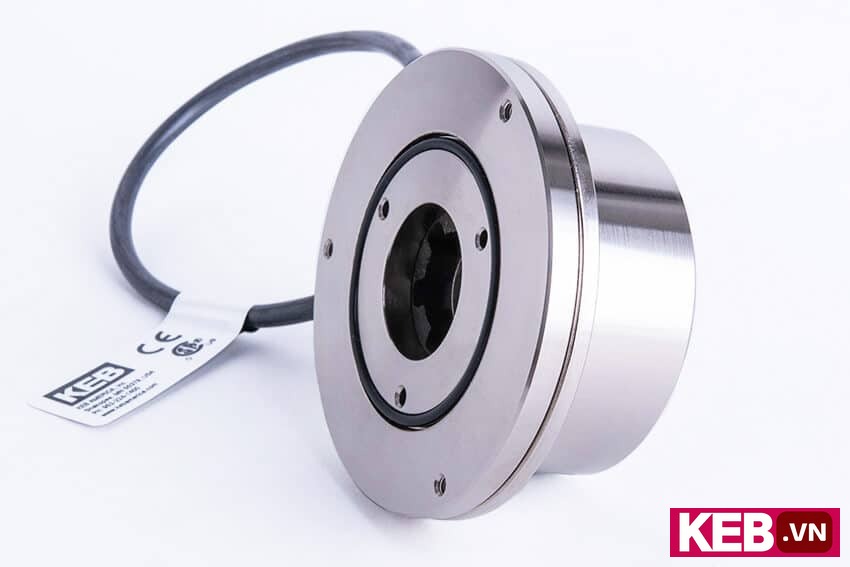

Cấu tạo kín và vật liệu chịu thời tiết

Thiết kế của phanh IP65 KEB tập trung vào việc giữ các bộ phận chuyển động khỏi nước, bụi và sương muối. Vỏ kim loại gia công chính xác kết hợp với phớt O-ring tạo nên lớp bảo vệ, hạn chế xâm nhập của nước khi thiết bị đặt ngoài trời. Dây dẫn silicon chịu nhiệt bổ sung giúp đảm bảo kết nối điện hoạt động ổn định ở dải nhiệt rộng từ -50°C đến 180°C. Những yếu tố này khiến sản phẩm phù hợp cho ứng dụng tiếp xúc trực tiếp với mưa, tuyết và băng.

Bạn cần hiểu rõ từng thành phần để đánh giá tính bền bỉ. Các điểm cần lưu ý:

• Vỏ kim loại chống ăn mòn, thường được xử lý bề mặt để giảm oxi hóa.
• Gioăng O-ring đàn hồi duy trì độ kín theo thời gian, cần chọn chất liệu phù hợp với môi trường làm việc.
• Dây dẫn silicon linh hoạt, chịu lạnh sâu và nhiệt độ cao, tránh giòn gãy khi đóng băng.
• Bề mặt ma sát và lò xo phanh được bảo vệ bên trong vỏ kín để tránh mài mòn do bụi hay hạt mịn.

Thiết kế chống ẩm và chống bụi

Đạt chuẩn IP65 có nghĩa là thiết bị được chống bụi hoàn toàn và chịu được tia nước áp lực thấp từ mọi hướng. Thực tế, để đạt được mức này, cần kiểm soát khe hở, vật liệu gioăng và phương pháp lắp ghép. Khi lắp lên motor hoặc khung máy, mặt bích tiếp giáp phải đúng kích thước và phẳng để đảm bảo hiệu quả của O-ring. Nếu bề mặt không phù hợp, bạn nên cân nhắc sử dụng mặt bích phụ với vòng đệm trung gian do nhà sản xuất cung cấp.

Thông số kỹ thuật chi tiết và hiệu năng

Hiểu rõ thông số giúp bạn so khớp phanh với tải và điều kiện hoạt động. Dưới đây là các thông số tiêu biểu của dòng này mà bạn cần kiểm tra trước khi chọn mua.

Mô-men giữ và kích thước

• Mô-men giữ: 2 Nm. Con số này xác định lực phanh tĩnh mà phanh có thể duy trì khi mất điện.
• Đường kính mặt bích (Brake Flange OD): 78 mm.
• Đường kính nam châm (Magnet OD): 60 mm.
• Chiều dày tổng thể (bao gồm mặt bích): 35.8 mm.
• Lỗ khoan tối đa: 10 mm, xác định trục tối đa có thể chấp nhận.

Các tính năng nổi bật

Sản phẩm tích hợp nhiều tính năng phục vụ ứng dụng ngoài trời:

• Vỏ đạt IP65, chống bụi và nước xâm nhập.
• Dây silicone chịu nhiệt từ -50°C đến 180°C, phù hợp dây dẫn ngoài trời.
• Tùy chọn mặt bích mạ niken cùng O-ring để tăng độ bền cơ khí và độ kín.
• Phanh hoạt động khi mất nguồn, tức là phanh nhờ lò xo (power-off fail-safe).

Hướng dẫn lắp đặt và đảm bảo kín

Lắp đúng cách là yếu tố quan trọng để phanh duy trì mức độ bảo vệ IP65. Hành động đúng giúp tránh xâm nhập nước, giảm hỏng hóc và giữ hiệu quả phanh. Dưới đây là hướng dẫn từng bước bạn có thể áp dụng.

Chuẩn bị bề mặt và kiểm tra

• Kiểm tra mặt tiếp xúc trên motor hoặc khung máy. Mặt này phải phẳng, không xù xì và đúng kích thước theo khuyến nghị của nhà sản xuất.
• Làm sạch bề mặt khỏi dầu mỡ và bụi trước khi lắp O-ring.
• Kiểm tra O-ring để đảm bảo không bị nứt hoặc biến dạng. Thay thế O-ring nếu đã lão hóa.

Lắp và cố định

Quy trình lắp tiêu chuẩn:

• Đặt O-ring vào rãnh mặt bích. Đảm bảo O-ring nằm chính xác và đều quanh rãnh.
• Đặt phanh lên trục theo hướng dẫn, tránh làm xoắn dây dẫn.
• Siết ốc cố định theo mô-men khuyến nghị. Không siết quá lực để tránh bóp méo vỏ hoặc O-ring.
• Nếu bề mặt không đạt yêu cầu, sử dụng mặt bích phụ do nhà sản xuất cung cấp để đảm bảo kín.

Kiểm tra sau lắp

Sau khi lắp, thực hiện các bước kiểm tra:

• Kiểm tra điện trở cuộn dây để xác nhận kết nối đúng.
• Thử ngắn mạch nguồn để kiểm tra hoạt động phanh khi mất điện. Phanh phải khóa tải ngay lập tức.

Ứng dụng thực tế và ví dụ chọn phanh

phanh IP65 KEB thích hợp cho nhiều ứng dụng ngoài trời nơi cần khóa vị trí an toàn khi mất điện. Dưới đây là một số ví dụ để bạn hình dung và áp dụng vào dự án thực tế.

Actuator tuyến tính cho hệ truyền động ngoài trời

Trong các hệ thống định vị, actuator tuyến tính thường phải giữ tải ở vị trí cố định khi mất nguồn. Dùng phanh IP65 KEB có phanh nhờ lò xo giúp giữ trục an toàn ngay khi mất điện. Ví dụ thực tế là cửa chắn ngoài trời, bộ chặn ở bến cảng hoặc chốt chặn trạm gió. Các yếu tố cần cân nhắc là mô-men giữ, kích thước trục và nhiệt độ môi trường.

Băng tải ngoài trời và thiết bị xử lý vật liệu

Ở các băng tải phơi hay băng tải ngoài trời, bụi và nước là thách thức lớn. Lắp phanh đạt IP65 giúp chống nhiễm bẩn cơ cấu phanh, giảm tần suất can thiệp bảo dưỡng. Nếu bạn chạy trong môi trường có muối biển, xem xét vật liệu mạ hoặc thép không gỉ cho mặt bích để giảm ăn mòn.

Thiết bị tự động cho nông nghiệp và xây dựng

Máy móc nông nghiệp và thiết bị xây dựng hoạt động trong điều kiện ẩm ướt và đầy bụi. Sử dụng phanh IP65 KEB giúp thiết bị giữ an toàn khi tắt máy. Lưu ý chọn kích thước và mô-men phù hợp với tải thực tế và chu kỳ đóng mở để tránh quá nhiệt hoặc mòn nhanh.

Chương trình tùy chỉnh, gia công và hỗ trợ kỹ thuật tại Bắc Mỹ

KEB cung cấp tùy chỉnh và gia công cục bộ để đáp ứng tiêu chuẩn ứng dụng của bạn. Nhà máy ở Minnesota với chứng nhận ISO 9001:2015 cho phép hoàn thiện bản vẽ, gia công CNC và thử nghiệm sản phẩm ngay trong khu vực. Điều này rút ngắn thời gian sản xuất và tối ưu chi phí logistics.

Lợi ích khi làm việc với đơn vị sản xuất tại chỗ

• Rút ngắn thời gian phát triển mẫu và thử nghiệm.
• Giảm chi phí vận chuyển cho các chi tiết nặng hoặc hoàn thiện đặc biệt.
• Truy cập trực tiếp tới kỹ sư ứng dụng để điều chỉnh thiết kế nhanh chóng.
• Khả năng sản xuất theo lô nhỏ hoặc chạy thử để kiểm tra trong điều kiện thực tế của bạn.

Quy trình tùy chỉnh phổ biến

Quy trình thường gồm các bước sau:

• Khảo sát yêu cầu ứng dụng. Bạn mô tả tải, nhiệt độ, chu kỳ hoạt động và điều kiện môi trường.
• Sinh bản vẽ đề xuất. Kỹ sư sẽ cung cấp phương án mặt bích, O-ring và kích thước trục phù hợp.
• Gia công mẫu. Mẫu thử được gia công và lắp ráp để kiểm tra cơ khí và điện.
• Thử nghiệm môi trường. Thử với nước, bụi và nhiệt để đảm bảo đáp ứng IP65.
• Sản xuất lô. Sau khi phê duyệt, tiến hành sản xuất theo số lượng yêu cầu.

Tiêu chí chọn phanh cho dự án của bạn

Khi quyết định chọn phanh, bạn cần đối chiếu các yêu cầu kỹ thuật với các đặc tính của phanh. Dưới đây là danh sách kiểm tra để giúp bạn lựa chọn nhanh và chính xác.

Danh sách kiểm tra nhanh

• Xác định mô-men cần giữ khi mất điện. Lấy giá trị lớn hơn mức mô-men tĩnh của tải.
• Kiểm tra kích thước trục và đường kính lỗ khoan tối đa của phanh.
• Đánh giá môi trường vận hành: mưa, tuyết, muối biển, bụi mịn.
• Kiểm tra nhiệt độ vận hành để đảm bảo dây dẫn và vật liệu gioăng phù hợp.
• Xem xét chu kỳ đóng mở để tính toán tuổi thọ phần ma sát.
• Chọn mặt bích và lớp bảo vệ bề mặt nếu có môi trường ăn mòn cao.

Lưu ý bảo dưỡng và thay thế

Bảo dưỡng định kỳ giúp duy trì hiệu năng của phanh IP65 KEB. Các hạng mục quan trọng:

• Kiểm tra O-ring hàng năm, thay khi có dấu hiệu chai hoặc nứt.
• Quan sát độ mòn má phanh và thay khi đạt giới hạn nhà sản xuất đề ra.
• Kiểm tra kết nối điện và cách điện của dây silicon sau mùa lạnh khắc nghiệt.
• Làm sạch bề mặt ngoài để loại bỏ muối hoặc bụi mài mòn có thể làm giảm tuổi thọ phanh.

Hỗ trợ kỹ thuật và các câu hỏi thường gặp

Nếu bạn cần tư vấn chi tiết cho dự án, hãy chuẩn bị các thông tin sau để kỹ sư ứng dụng hỗ trợ nhanh:

• Mô tả tải và mô-men hoặc khối lượng cần giữ.
• Kích thước trục và bề mặt lắp đặt.
• Môi trường hoạt động và dải nhiệt độ.
• Chu kỳ hoạt động trung bình mỗi ngày.
• Yêu cầu về vật liệu chống ăn mòn nếu có.

Các câu hỏi phổ biến

• Làm sao để biết phanh có thật sự kín khi lắp vào motor? Bạn nên thực hiện kiểm tra phun nước quanh mép mặt bích và quan sát bên trong vỏ sau vài giờ để phát hiện rò rỉ vi mô.
• Phanh có phù hợp môi trường băng tuyết không? Với dây silicone chịu nhiệt từ -50°C, phanh vẫn hoạt động trong nhiều điều kiện lạnh sâu. Tuy nhiên bạn cần đảm bảo rằng cơ cấu cơ khí không bị đóng băng do nước đọng trước khi chìm đóng băng.
• Nếu mặt bích của motor không phẳng thì sao? Nhà sản xuất có thể cung cấp mặt bích phụ với O-ring trung gian để giữ chuẩn IP65.
• Làm thế nào để lựa chọn khi có muối biển? Chọn mặt bích mạ lớp bảo vệ như niken hoặc dùng vật liệu chống gỉ để tăng tuổi thọ.

Bạn có thể liên hệ với kỹ sư ứng dụng để được hướng dẫn riêng theo dự án. Họ sẽ giúp bạn xác định mô-men, kiểm tra kích thước và đưa ra phương án lắp đặt cùng phụ kiện cần thiết.

Tóm tắt các bước tiếp theo khi bạn muốn triển khai

Nếu quyết định dùng phanh IP65 KEB cho dự án, đây là quy trình đề xuất để tiến hành nhanh và an toàn:

• Ghi nhận thông số kỹ thuật cơ bản của tải và môi trường.
• Yêu cầu bản vẽ lắp và mẫu thử từ nhà cung cấp.
• Thực hiện lắp thử trên một đơn vị để kiểm tra kín và hoạt động.
• Kiểm tra trong điều kiện thực tế, gồm thử chống nước và thử chịu nhiệt.
• Đặt hàng sản xuất theo số lượng sau khi mẫu thử đạt yêu cầu.

Nếu bạn cần hỗ trợ kỹ thuật hoặc muốn thảo luận lựa chọn cấu hình, hãy liên hệ kỹ sư ứng dụng tại nhà sản xuất. Họ có khả năng gia công tùy chỉnh, thử nghiệm tại chỗ và cung cấp dịch vụ hậu mãi để bạn yên tâm vận hành.
