Phanh KEB cho chuyển động thẳng giải pháp toàn diện

Phanh KEB cho ứng dụng chuyển động thẳng là giải pháp đáng tin cậy để giữ hoặc ngăn chuyển động trên các cơ cấu có hành trình tuyến tính. Bài viết này trình bày cách biến đổi phanh vĩnh cửu P1 của KEB từ cấu hình quay sang cấu hình thẳng, các yếu tố kỹ thuật cần lưu ý, lựa chọn vật liệu, ví dụ ứng dụng thực tế và các phương án tùy biến. Nội dung hướng đến người thiết kế, kỹ sư bảo trì và nhà sản xuất muốn hiểu rõ nguyên lý, bố trí cơ khí và các ràng buộc khi triển khai phanh KEB cho ứng dụng chuyển động thẳng.

Nguyên lý hoạt động cơ bản của phanh vĩnh cửu P1

Phanh vĩnh cửu P1 của KEB hoạt động theo cơ chế lực từ kết hợp ma sát. Trong cấu hình tiêu chuẩn dành cho ứng dụng quay, phanh bao gồm hai phần chính: nam châm (mạch từ) và cụm hub/armature gắn lò xo phẳng. Khi cuộn điện không cấp điện, lực từ kéo armature ép lên mặt tiếp xúc của nam châm, tạo lực ma sát đủ để giữ trục đứng yên. Khi cấp điện cho cuộn dây, từ trường bị triệt tiêu, lò xo kéo armature tách khỏi nam châm, tạo khe hở khí nhỏ cho phép trục quay tự do.

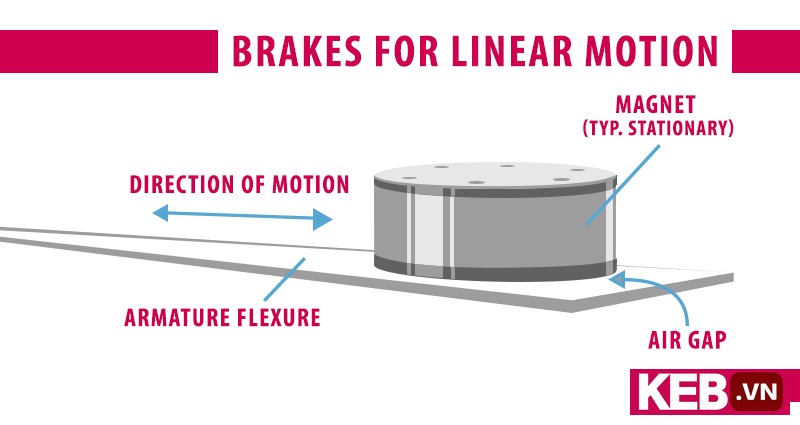

Nguyên lý cơ bản này chuyển được sang ứng dụng chuyển động thẳng: phần tạo từ vẫn giữ nhiệm vụ sinh lực hút, còn bề mặt ma sát thứ cấp được thiết kế phẳng và gắn trên hệ dầm hoặc flexure để tương tác với mặt nam châm khi cần giữ vị trí. Việc chuyển đổi yêu cầu thay đổi hình học armature, đồng thời đảm bảo khe hở khí và vị trí song song giữa hai bề mặt.

Thiết kế armature cho chuyển động thẳng

Để phanh hoạt động hiệu quả trong chuyển động thẳng, armature dạng hub truyền thống cần được thay bằng armature phẳng có cơ cấu đàn hồi. Thiết kế này gọi là spring flexure armature. Khi phanh đóng (không cấp điện), armature phẳng sẽ được kéo sát vào mặt nam châm qua một khe khí rất nhỏ, tạo diện tích tiếp xúc cho ma sát. Khi cấp điện, lực từ bị triệt tiêu, flexure co hồi và tách bề mặt ma sát khỏi nam châm, giải phóng chuyển động tuyến tính.

Các dạng armature và cơ cấu flexure

Các phương án armature thường gặp:

• Armature phẳng tích hợp lò xo dạng tấm (flat spring) cho hành trình ngắn và tần số đóng mở thấp.
• Armature với thanh dẫn và ổ trượt kết hợp lò xo hồi vị, phù hợp cho hành trình dài hơn nhưng yêu cầu hiệu chỉnh song song.
• Armature modul hóa, khách hàng tự gia công theo bản vẽ KEB, nhằm thay đổi diện tích ma sát và điều chỉnh hệ số ma sát.

Ưu điểm và giới hạn của armature phẳng

Ưu điểm: cấu tạo đơn giản, dễ thay thế, sử dụng được nam châm tiêu chuẩn P1, chi phí sản xuất thấp. Hạn chế: yêu cầu song song bề mặt nghiêm ngặt, nhạy với biến dạng cơ khí và sai lệch lắp ghép; nếu khe hở quá lớn hoặc không đồng đều, lực giữ giảm mạnh hoặc phanh không hoạt động.

Quy tắc đảm bảo khe hở và song song

Khe hở giữa nam châm và armature là thông số then chốt quyết định lực hãm. Độ song song giữa hai bề mặt kiểm soát khe hở khi armature tiếp xúc. Do đó, thiết kế cơ khí phải tập trung vào các biện pháp sau để đảm bảo hoạt động ổn định:

Thiết kế cơ cấu dẫn hướng chính xác

Sử dụng 2 hoặc 3 điểm dẫn hướng thẳng hàng để hạn chế sai lệch xoắn. Nếu dùng con trượt, chọn ổ trượt có độ chuẩn cao, biên dạng dẫn hướng cứng chắc, tránh dùng dẫn hướng mềm làm tăng sai số theo tuổi thọ.

Hiệu chỉnh khe hở ban đầu và dung sai

Đặt khe hở thiết kế nhỏ hơn một giới hạn an toàn nhằm bù trừ mòn, biến dạng nhiệt và dung sai gia công. Nên dùng phương pháp căn chỉnh bằng shim hoặc vít điều chỉnh để cân bằng song song trước khi gắn cố định. Kiểm tra lại khe hở theo chu kỳ bảo dưỡng.

Giải pháp chống lệch và chống va đập

Bổ sung chốt giới hạn hành trình hoặc bộ giảm chấn để tránh va chạm mạnh làm cong armature. Trong môi trường có rung, dùng vật liệu đàn hồi ở giá đỡ để hấp thụ dao động nhưng không làm mất song song bề mặt chính khi phanh đóng.

Lựa chọn vật liệu và xử lý bề mặt cho armature

Vật liệu armature và xử lý bề mặt ảnh hưởng trực tiếp đến hệ số ma sát, mài mòn, và đặc tính từ. Khi KEB cung cấp nam châm tiêu chuẩn, khách hàng cần cân nhắc vật liệu armature phù hợp để đảm bảo hiệu suất lâu dài.

Tiêu chí chọn vật liệu

• Độ dẫn từ: armature cần khả năng dẫn từ tốt để tối ưu lực hút khi không cấp điện.
• Hệ số ma sát và mài mòn: bề mặt phải có hệ số ma sát ổn định và độ bền mài mòn cao để hạn chế thay thế thường xuyên.
• Độ cứng và khả năng đàn hồi: vật liệu phải chịu được ứng suất lặp mà không nứt.
• Tính gia công: dễ gia công, gia công CNC hoặc dập để tạo bề mặt phẳng chuẩn.

Giải pháp xử lý bề mặt

Các phương án xử lý bề mặt thường dùng gồm mạ cứng, nguội hóa bề mặt, hoặc xử lý phủ lớp chống mài mòn. Phủ lớp ma sát có kiểm soát có thể nâng cao lực bám nhưng cần thử nghiệm để tránh làm thay đổi khe hở hoạt động hoặc khả năng dẫn từ.

Ứng dụng thực tế và ví dụ triển khai

Phanh KEB không chỉ xuất hiện ở các trục quay; khi chuyển đổi sang dạng tuyến tính, nó phù hợp với nhiều hệ thống công nghiệp và thiết bị chuyên dụng. Dưới đây là các ví dụ điển hình và cách thiết kế để thích ứng:

Thiết bị y tế có chuyển động thẳng

Trong các robot phẫu thuật hoặc bàn điều chỉnh tư thế bệnh nhân, cần giữ vị trí chính xác khi mất điện hoặc trong trạng thái an toàn. Phanh tuyến tính P1 cung cấp lực giữ ổn định, thời gian phản ứng nhanh và kích thước nhỏ. Ví dụ: dùng armature phẳng gắn vào ray trượt, nam châm cố định trên khung. Thiết kế phải đảm bảo song song và tránh nhiễu từ điện tử xung quanh.

Palang nâng hạ, hệ thống sân khấu và rạp chiếu

Trong các hệ thống nâng hạ dùng hành trình tuyến tính, phanh cần giữ tải khi dừng giữa hành trình. Phanh P1 có lợi ở chỗ giữ tải khi mất điện, an toàn cho người và thiết bị. Thông thường, nam châm được đặt cố định, armature gắn trên thanh nâng. Cần bổ sung cảm biến vị trí và giới hạn hành trình để tránh quá tải phanh khi tác động trực tiếp lên armature.

Cần trục và hệ thống tự động hóa công nghiệp

Trên các cần trục nhỏ hoặc cơ cấu nâng/hạ tự động, phanh tuyến tính giúp tạo điểm dừng chính xác. Khi triển khai, hãy tính toán mô-men lực tương đương với phanh quay, chuyển đổi sang lực giữ tuyến tính dựa trên diện tích tiếp xúc và hệ số ma sát.

Tính toán lực giữ và chuyển đổi từ mô-men sang lực tuyến tính

Khi bạn chuyển từ phanh quay sang phanh tuyến tính, bài toán chuyển đổi từ mô-men (Nm) sang lực (N) là bắt buộc. Công thức cơ bản: lực giữ F = M / r hiệu dụng, trong đó M là mô-men phanh trên trục, r là bán kính hiệu dụng của bề mặt tiếp xúc quy đổi tương đương. Với armature phẳng, r có thể được xác định dựa trên diện tích và phân bố tải. Cần thực hiện mô phỏng hoặc thử nghiệm để xác định hệ số an toàn phù hợp.

Ví dụ tính toán đơn giản

Giả sử phanh quay có mô-men 50 Nm ứng với bán kính 0.05 m thì lực tương đương F = 50 / 0.05 = 1000 N. Khi thiết kế armature phẳng, diện tích tiếp xúc và hệ số ma sát μ sẽ quyết định lực ma sát tối đa trước khi trượt. Bạn cần thiết kế kích thước bề mặt sao cho μ·F_contact ≥ lực yêu cầu. Thử nghiệm trên mô hình vật lý luôn cần thiết để xác nhận tính toán lý thuyết.

Vấn đề điện và bố trí cuộn dây trong cấu hình tĩnh

Trong ứng dụng tuyến tính, một trong hai phần (nam châm hoặc rail) thường được cố định. Thực tế thường thấy là đặt phần nam châm cùng cuộn điện cố định trên cấu trúc để dễ chạy dây và bảo dưỡng. Điều này giúp giảm rủi ro đứt gãy dây dẫn khi armature di chuyển.

Nguyên tắc lắp đặt dây dẫn

• Đặt cuộn dây ở phần cố định, sử dụng ống bảo vệ và đầu nối chịu lực để tránh mỏi dây do chuyển động.
• Đảm bảo khoảng cách an toàn giữa dây và bề mặt ma sát để tránh nhiễu cơ khí.
• Khai thác bộ nối nhanh hoặc đầu nối chống nước nếu môi trường có bụi hoặc ẩm.

Yêu cầu điện áp và thời gian phản ứng

Phanh P1 yêu cầu nguồn để triệt tiêu lực từ; thời gian mở phanh phụ thuộc vào cuộn dây, điện áp cấp, và lực đàn hồi của flexure. Khi thiết kế hệ điều khiển, cần tính toán thời gian mở/đóng, đồng bộ với quy trình máy để tránh va chạm hoặc rung. Nếu ứng dụng yêu cầu đóng phanh nhanh, cân nhắc thêm mạch chớp điện hoặc bộ điều khiển chuyên dụng theo khuyến cáo của nhà sản xuất.

Bảo trì, kiểm tra và tuổi thọ

Phanh tuyến tính đòi hỏi chương trình bảo trì định kỳ để đảm bảo khe hở, song song và bề mặt ma sát luôn ở điều kiện tốt. Các công việc cơ bản gồm kiểm tra khe hở, đo chiều dày bề mặt ma sát, kiểm tra độ mòn của flexure và hiệu chỉnh vị trí bằng shim hoặc vít định vị.

Kiểm tra hàng tháng và hàng năm

Hàng tháng: quan sát dấu hiệu nứt gãy, mòn bất thường, kiểm tra hoạt động mở/đóng. Hàng năm: đo khe hở bằng thiết bị đo chính xác, kiểm tra chiều dày lớp mòn, làm sạch bề mặt và thay thế armature nếu vượt giới hạn mòn.

Chu kỳ thay thế linh kiện

Tuổi thọ phụ thuộc vào tần suất đóng mở, tải trọng và điều kiện môi trường. Trong môi trường sạch, armature có thể phục vụ hàng chục ngàn chu kỳ; trong môi trường bụi hay có hạt mài mòn, chu kỳ này giảm đáng kể. Lên kế hoạch thay thế dự phòng theo dữ liệu thực tế vận hành để tránh sự cố đột ngột.

Giải pháp tùy biến và hỗ trợ kỹ thuật từ nhà sản xuất

KEB không có danh mục phanh tuyến tính tiêu chuẩn đại trà, nhưng cung cấp các thành phần P1 và hỗ trợ thiết kế chuyên biệt. Đội ngũ kỹ sư có thể thiết kế armature theo kích thước, vật liệu và yêu cầu tải của bạn, hoặc cung cấp bản vẽ để bạn gia công. Khi liên hệ với KEB, chuẩn bị các thông số sau để nhận tư vấn chính xác:

• Chiều dài hành trình và tốc độ di chuyển
• Tải trọng tĩnh và động cần giữ
• Tần suất đóng mở dự kiến
• Điều kiện môi trường (bụi, ẩm, nhiệt độ)
• Yêu cầu về mặt từ và hệ số ma sát

Quy trình hợp tác điển hình

Kể từ khi tiếp nhận yêu cầu, KEB sẽ phân tích bản vẽ hoặc yêu cầu ứng dụng, đề xuất cấu hình armature và phương án lắp đặt, rồi cung cấp mẫu hoặc bản vẽ sản xuất. Thử nghiệm mẫu trên mô hình thực tế là bước quan trọng để xác minh khe hở, lực giữ và độ bền trước khi sản xuất hàng loạt.

Những yếu tố an toàn khi ứng dụng phanh tuyến tính

Khi phanh dùng để giữ tải nặng hoặc đảm bảo tính an toàn, cần thêm cơ chế phòng ngừa để tránh phụ thuộc hoàn toàn vào một phanh duy nhất. Một số biện pháp an toàn bao gồm:

• Sử dụng phanh chồng: hai phanh hoạt động song song hoặc nối tiếp để tăng độ an toàn.
• Thiết kế cơ cấu cơ học dự phòng: chốt cơ khí hoặc khóa cứng khi cần thao tác bảo trì.
• Cảm biến giám sát vị trí và lực, tích hợp vào hệ thống điều khiển để phát hiện trượt hoặc hỏng phanh.

Hướng dẫn sơ bộ lắp đặt phanh KEB cho chuyển động thẳng

Bản hướng dẫn dưới đây mô tả các bước chính khi lắp phanh tuyến tính sử dụng thành phần P1:

1. Chuẩn bị bề mặt gắn nam châm và armature, làm sạch bụi và dầu mỡ.
2. Gắn phần nam châm cố định lên khung bằng bu lông và kiểm tra độ thăng bằng.
3. Gắn armature phẳng lên cơ cấu dẫn hướng; đảm bảo lò xo flexure đặt đúng vị trí.
4. Cân chỉnh song song hai bề mặt bằng shim hoặc vít điều chỉnh; kiểm tra khe hở theo thông số nhà sản xuất.
5. Kết nối dây dẫn cuộn điện với nguồn điều khiển; chèn thiết bị bảo vệ quá dòng nếu cần.
6. Thực hiện thử nghiệm không tải để kiểm tra hành trình và khe hở, sau đó thử tải trong điều kiện an toàn.
7. Lập hồ sơ bảo trì ban đầu và lịch kiểm tra định kỳ.

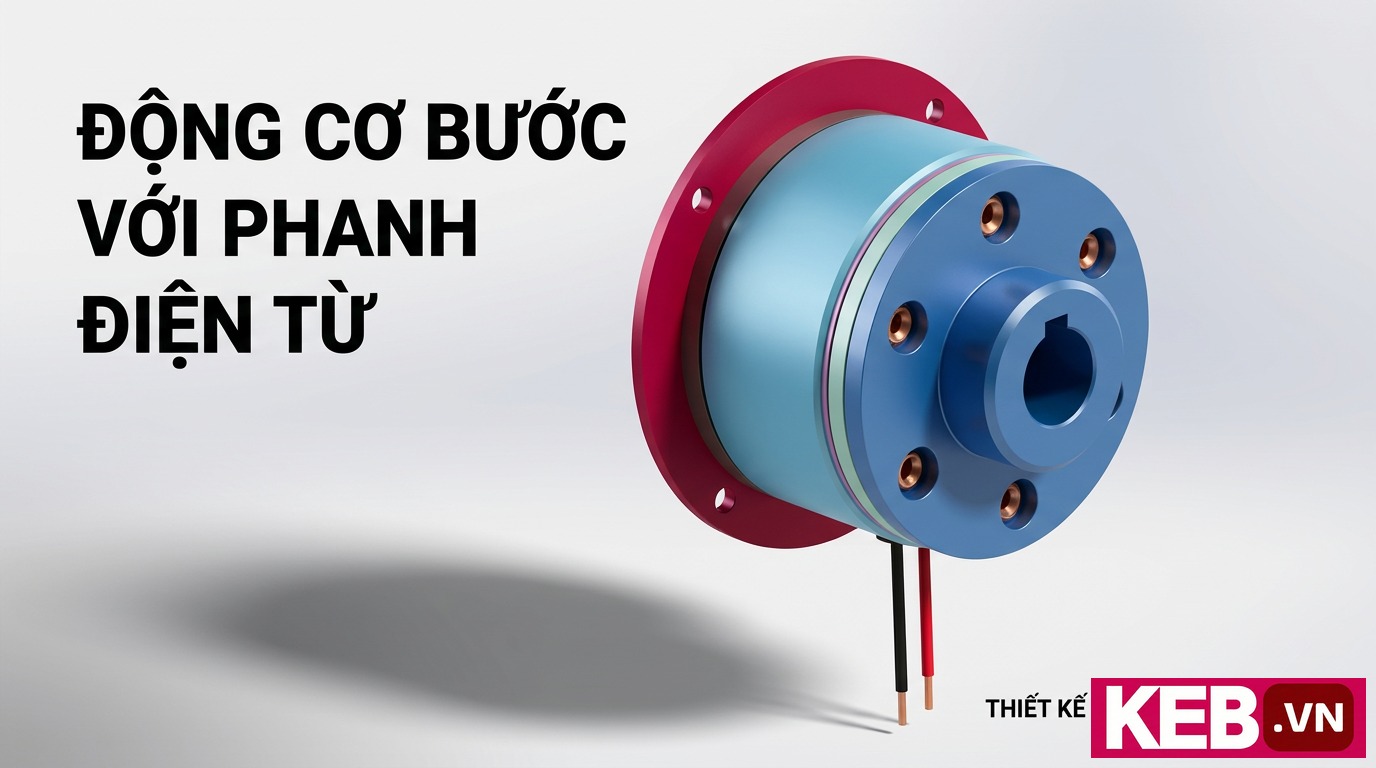

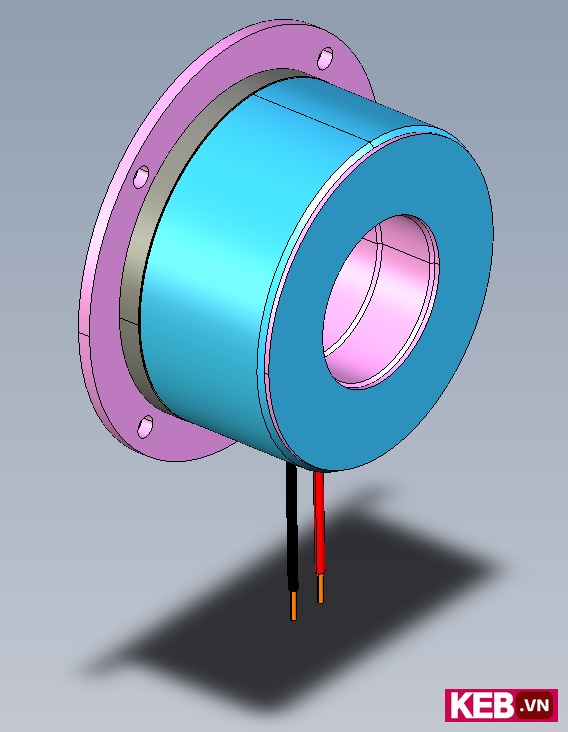

Figure 1: Thành phần hub tiêu chuẩn cho ứng dụng quay	Figure 2: Nam châm Combiperm tiêu chuẩn

Tóm tắt các bước quyết định trước khi chọn phanh

Trước khi quyết định dùng phanh KEB cho ứng dụng chuyển động thẳng, thực hiện các bước sau:

• Xác định yêu cầu tải (tĩnh và động) và quãng đường di chuyển.
• Ước tính lực giữ cần thiết và chuyển đổi từ mô-men nếu dùng phanh quay làm tham chiếu.
• Đánh giá môi trường làm việc và lựa chọn vật liệu armature phù hợp.
• Thiết kế cơ cấu dẫn hướng và phương án hiệu chỉnh song song.
• Liên hệ nhà sản xuất để nhận tư vấn bản vẽ chi tiết và thử nghiệm mẫu.

Liên hệ tư vấn và hỗ trợ kỹ thuật

Nếu bạn đang cân nhắc ứng dụng phanh P1 của KEB cho cơ cấu tuyến tính, chuẩn bị thông tin kỹ thuật và liên hệ đội ngũ kỹ thuật để nhận giải pháp phù hợp. KEB có khả năng cung cấp thành phần nam châm, bản vẽ armature tham khảo và hỗ trợ phát triển giải pháp tùy biến theo yêu cầu vận hành thực tế.
