Nâng cao hiệu suất biến tần với KEB Combiscope

KEB Combiscope là công cụ trực quan, cho phép bạn quan sát các tham số vận hành của biến tần KEB theo thời gian thực. Bài viết này hướng dẫn cách dùng KEB Combiscope để thiết lập, chẩn đoán, tối ưu kích thước biến tần, điều chỉnh hệ thống khép kín và lưu trữ dấu vết vận hành nhằm duy trì hiệu suất và giảm chi phí vận hành.

Thiết lập ban đầu và chạy thử bằng đồ thị thời gian thực

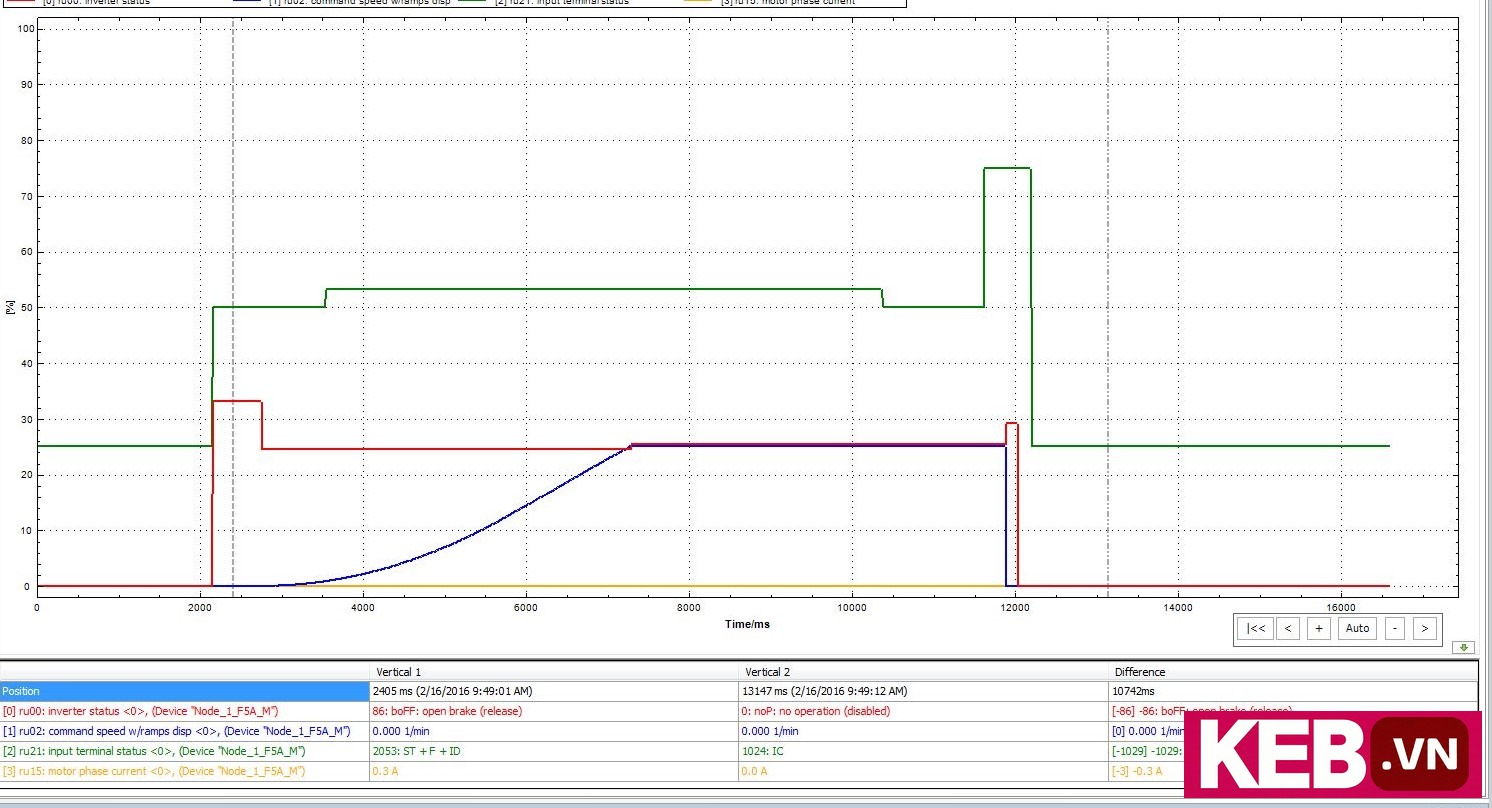

KEB Combiscope cho phép bạn vẽ tối đa 16 kênh dữ liệu song song. Mỗi kênh lấy dữ liệu trực tiếp từ các tham số chẩn đoán của biến tần. Khi bạn chạy máy, các đường trace hiển thị tức thì. Điều này giúp bạn điều chỉnh thông số trong môi trường thực tế thay vì đoán.

Chuẩn bị trước khi đo

• Đảm bảo phần mềm Combivis 6 đã kết nối ổn định với biến tần.
• Chọn tối đa 16 tham số cần quan sát như dòng ra, điện áp DC bus, tốc độ encoder, mô men động cơ.
• Thiết lập tốc độ lấy mẫu phù hợp với ứng dụng. Với động cơ tốc độ cao chọn tần số mẫu cao hơn. Với quá trình chậm thì tần số mẫu thấp giúp giảm nhiễu.
• Đặt phạm vi trục dọc cho mỗi kênh. Phạm vi hợp lý giúp bạn dễ nhìn biến động quan trọng.

Các bước chạy thử tiêu chuẩn

1. Bật dữ liệu trực tiếp và quan sát đường trace khi khởi động máy.
2. Theo dõi dòng điện khởi động. Nếu có nhọn đột ngột, giảm hệ số tăng tốc.
3. Quan sát điện áp DC bus khi hãm. Nếu điện áp vượt ngưỡng, cân nhắc dùng điện trở phanh.
4. Với hệ thống khép kín, so sánh tốc độ encoder thực tế và lệnh tốc độ để điều chỉnh gain.

Trong giai đoạn này, mục tiêu của bạn là xác định các thông số an toàn và hiệu năng. Dữ liệu từ KEB Combiscope cho phép bạn đặt giá trị tăng tốc, giảm tốc, giới hạn mô men một cách chính xác.

Chẩn đoán sự cố nhanh và xác định nguồn gốc lỗi

Sử dụng KEB Combiscope rút ngắn thời gian chẩn đoán. Bạn có thể kiểm tra trạng thái đầu vào, phản hồi encoder và dòng ra motor cùng lúc. Dữ liệu trực quan giúp phân biệt lỗi do PLC, I/O hoặc cơ khí.

Kiểm tra tín hiệu vào từ PLC

Vẽ đường trace của các tín hiệu kỹ thuật số đầu vào. Khi hành vi không đúng, so sánh trạng thái với lệnh từ PLC. Nếu đầu vào không thay đổi theo lệnh, lỗi có thể nằm ở dây dẫn, nguồn hoặc cấu hình I/O.

Phát hiện vấn đề cơ khí qua dòng điện

Dòng điện motor phản ánh tải cơ khí. Dấu hiệu của mài mòn hoặc kẹt là dòng tăng đột ngột hoặc quanh giá trị trung bình cao hơn thiết kế. Khi thấy dạng sóng bất thường, dừng máy và kiểm tra cơ khí trước khi giả thiết về lỗi điện tử.

Tối ưu hóa kích thước biến tần và giảm chi phí thiết kế

Việc chọn biến tần lớn hơn mức cần thiết làm tăng chi phí. Dùng KEB Combiscope để đo dòng thực tế trong chu trình làm việc. Từ đó bạn tính được giá trị RMS trên một chu kỳ. Giá trị RMS thực tế giúp bạn chọn biến tần hợp lý hơn.

Cách tính RMS từ trace

Sau khi lưu trace, dùng chức năng RMS trong Combiscope. Chọn khoảng thời gian tương ứng với một chu trình làm việc. Phần mềm trả về giá trị RMS. So sánh với khả năng chịu dòng của biến tần để đánh giá khả năng giảm cấp biến tần.

Lợi ích chi phí khác

• Sử dụng biến tần nhỏ hơn có thể giảm chi phí dây dẫn.
• Giảm kích thước aptomat và cầu chì.
• Giảm kích thước tủ, giảm chi phí làm mát tủ.
• Tối ưu hóa loại biến tần theo từng dòng máy giúp tối ưu chi phí trên dây chuyền sản xuất.

Tinh chỉnh điều khiển khép kín và xác định quán tính hệ thống

Trong hệ thống có encoder, bạn cần điều chỉnh gain để đạt đáp ứng mượt và không overshoot. KEB Combiscope giúp bạn quan sát tốc độ thực tế và mô men động cơ trong quá trình chạy. Bạn có thể xác định quán tính tải thực tế của hệ thống từ dữ liệu này.

Đo quán tính tải thực tế

Đo mô men và gia tốc thực trong vòng chạy. Từ đó suy ra quán tính. Việc này giúp bạn điều chỉnh thông số kiểm soát để đạt độ bền cơ khí và độ chính xác chuyển động. Khi quán tính thực lớn hơn thiết kế, bạn nên xem lại cấu trúc phanh và an toàn.

Điều chỉnh gain trong vòng khép kín

Bắt đầu với gain thấp. Quan sát đáp ứng bước nhỏ. Tăng gain tuần tự nếu đáp ứng vẫn còn chậm. Nếu xuất hiện dao động, giảm gain hoặc tăng lọc. Mục tiêu là đạt phản hồi nhanh nhưng ổn định.

Lưu trữ trace vận hành và so sánh theo thời gian

Lưu lại trace thời điểm bàn giao giúp bạn có mốc tham chiếu. Khi máy chạy sau một thời gian, so sánh trace hiện tại với trace gốc. Sự sai lệch dần cho biết mòn cơ khí hoặc thay đổi tải. KEB Combiscope hỗ trợ lưu và nạp trace để bạn so sánh trực quan.

Quy trình theo dõi định kỳ

• Lưu trace khi máy mới chạy ổn định.
• Đặt lịch kiểm tra định kỳ, ví dụ mỗi 3 tháng hoặc theo số giờ vận hành.
• So sánh RMS, biên độ dòng, biên độ mô men giữa các lần đo.
• Ghi lại biên bản thay đổi thông số hoặc bảo trì khi phát hiện sai khác.

Thực hành tốt và mẹo sử dụng hiệu quả

Dưới đây là các mẹo rút gọn giúp bạn tận dụng KEB Combiscope nhanh hơn và chính xác hơn.

Chọn kênh và phạm vi hợp lý

Chỉ chọn các tham số cần thiết cho kiểm tra. Giữ phạm vi không quá rộng. Điều này giúp hiển thị chi tiết. Ví dụ chọn dòng motor, DC bus, tốc độ encoder, trạng thái I/O.

Thiết lập trigger và marker

Dùng trigger khi bạn cần bắt sự kiện ngắn. Marker giúp đo khoảng thời gian giữa hai đặc điểm. Điều này hỗ trợ đo thời gian tăng tốc, thời gian dừng, và thời gian rollback.

Sử dụng chức năng lọc và phóng to

Lọc giảm nhiễu để thấy xu hướng thật sự. Phóng to vùng quan tâm để xem chi tiết píc khi có sự cố. Các thao tác này giúp bạn phân tích rõ nguyên nhân hơn là nhìn ảnh toàn cảnh.

Xuất dữ liệu và báo cáo

Xuất trace sang file để phân tích bằng công cụ khác hoặc lưu hồ sơ. Ghi chú thời điểm, điều kiện tải và các thông số hệ thống khi bạn lưu dữ liệu. Hồ sơ rõ ràng rút ngắn thời gian sửa chữa và tối ưu sau này.

Ví dụ ứng dụng thực tế và các trường hợp thường gặp

Đưa vài ví dụ giúp bạn hình dung cách áp dụng KEB Combiscope trong môi trường công nghiệp.

Máy đóng gói: giảm kích thước biến tần

Một dây chuyền đóng gói có chu trình ngắn. Bằng cách đo RMS trong một chu kỳ, kỹ sư phát hiện biến tần đang dư công suất. Thay bằng biến tần nhỏ hơn và điều chỉnh dây dẫn đã giảm chi phí ban đầu 12 phần trăm. Thời gian vận hành vẫn ổn định vì RMS thực thỏa mãn yêu cầu vận hành.

Thang máy: điều chỉnh chất lượng chạy

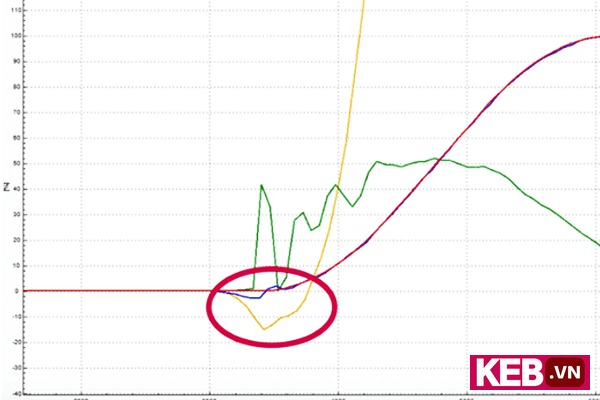

Trong ví dụ thang máy, kỹ sư dùng trace để xem rollback khi dừng. Từ trace họ điều chỉnh gain và bù trượt. Kết quả là giảm dao động, tăng độ êm khi dừng và cải thiện trải nghiệm hành khách.

Thiết bị đùn nhựa: phát hiện kẹt

Đùn nhựa có thể gặp kẹt vật liệu. Trace dòng motor cho thấy tăng đột ngột trong mỗi chu trình. Kỹ thuật viên phát hiện vùng kẹt và làm sạch buồng đùn. Sau sửa chữa, trace trở về dạng bình thường và tuổi thọ motor được kéo dài.

Hỗ trợ kỹ thuật, đào tạo và tài liệu tham khảo

Để sử dụng KEB Combiscope hiệu quả, bạn nên kết hợp tài liệu chính hãng và đào tạo thực hành. KEB cung cấp hướng dẫn sử dụng Combivis 6 và các ví dụ cấu hình. Khi gặp trường hợp phức tạp, bạn có thể liên hệ đội ngũ kỹ thuật để nhận hỗ trợ cấu hình và phân tích trace.

Chuẩn bị khi liên hệ hỗ trợ

• Gửi trace đã lưu kèm mô tả điều kiện vận hành.
• Mô tả các bước gây ra lỗi và thời điểm xảy ra.
• Đính kèm thông số biến tần và phiên bản Combivis.

Lời khuyên cuối cùng để tối đa hóa hiệu quả

Luôn lưu trace khi hoàn tất commissioning. Kiểm tra định kỳ và so sánh với trace gốc. Dựa trên dữ liệu thực tế để chọn kích thước biến tần và thiết lập thông số. Dùng KEB Combiscope như công cụ chuẩn để giảm rủi ro, giảm chi phí và nâng cao tuổi thọ hệ thống.

Liên hệ bộ phận kỹ thuật KEB để thảo luận về ứng dụng cụ thể của bạn và yêu cầu hỗ trợ chuyên sâu.
