Phanh low-profile tối ưu không gian và an toàn cho robot

Phanh low-profile là giải pháp quan trọng khi bạn cần thu nhỏ kích thước hệ truyền động mà vẫn duy trì khả năng giữ vị trí và an toàn cho robot. Bài viết này phân tích chi tiết các công nghệ phanh thường dùng trong robot, lợi thế của phanh dạng mỏng so với phanh chuẩn, các chỉ tiêu thiết kế cần cân nhắc và cách tích hợp phanh vào cánh tay robot, AGV hay thiết bị cơ động khác. Bạn sẽ nắm rõ ưu nhược điểm từng giải pháp, cách tối ưu hiệu năng và các lựa chọn tùy chỉnh nhằm đáp ứng giới hạn không gian, nguồn điện và yêu cầu an toàn.

Vai trò và yêu cầu của phanh trong ứng dụng robot

Trong hệ cơ điện tử, phanh đảm nhiệm hai chức năng thiết yếu. Thứ nhất, phanh giữ vị trí khi động cơ dừng, ngăn cơ cấu dịch chuyển do quán tính hoặc tải trọng. Thứ hai, phanh phải ngăn rủi ro khi mất nguồn, đảm bảo hệ không gây tổn hại cho người hoặc thiết bị xung quanh. Khi thiết kế cho robot, bạn cần cân nhắc cả hai yếu tố này để chọn công nghệ phù hợp.

Chức năng giữ vị trí

Chức năng giữ vị trí thường hoạt động khi động cơ đã dừng hoàn toàn. Phanh phải phát sinh mô-men đủ lớn để chống lại mô-men do tải gây ra. Với các khớp robot có tỷ số truyền nhỏ và mô-men ngược cao, bạn cần phanh có mật độ mô-men trên diện tích cao; đó là lý do phanh dạng mỏng thường được ưu tiên.

Yêu cầu an toàn khi mất điện

Khi mất nguồn, phanh phải ngay lập tức khóa chuyển động để tránh va chạm. Ở nhiều ứng dụng như AGV, bệ nâng y tế hay robot lắp ráp, giải pháp phải là cơ chế fail-safe, tức phanh “đóng” khi không có điện. Việc chọn phanh chỉ dựa trên hiệu suất khi cấp điện mà bỏ qua yêu cầu fail-safe sẽ khiến bạn đối mặt rủi ro pháp lý và an toàn lao động.

Các công nghệ phanh phổ biến và so sánh kỹ thuật

Bạn có hai lựa chọn chính cho phanh cắt nguồn trong ứng dụng robot: phanh nam châm vĩnh cửu và phanh chịu tác động lò xo. Mỗi công nghệ có đặc trưng khác nhau về mật độ mô-men, phản hồi, độ chính xác và mức độ an toàn khi mất điện.

Phanh nam châm vĩnh cửu

Phanh nam châm vĩnh cửu cung cấp tỷ lệ mô-men trên đường kính cao. Ưu điểm rõ ràng là kích thước có thể nhỏ hơn để đạt cùng mô-men so với phanh lò xo. Ngoài ra, chúng thường mang lại độ chết răng rất thấp, phù hợp cho các ứng dụng cần vị trí chính xác. Tuy nhiên, phanh này cần nguồn để giải phóng phanh; khi mất điện phanh có thể không ở trạng thái khóa theo nguyên tắc thiết kế, do đó không phải tất cả các phanh nam châm vĩnh cửu đều cung cấp tính năng fail-safe cơ học.

Phanh tác động lò xo (spring-applied)

Phanh tác động lò xo khóa tự động khi không cấp điện, đây là giải pháp cơ khí thật sự fail-safe. Các ứng dụng đòi hỏi an toàn cao thường bắt buộc dùng phanh kiểu này. Điểm yếu của phanh lò xo là mật độ mô-men thấp hơn trên cùng kích thước so với phanh nam châm. Tuy nhiên, bằng cách thiết kế dạng đĩa mỏng tức phanh low-profile, bạn vẫn đạt được mô-men cần thiết trong không gian hạn chế.

Thiết kế low-profile: nguyên lý và lợi ích

Phanh low-profile được tối ưu để giảm chiều dày theo trục trong khi giữ nguyên mô-men định mức. Điều này rất phù hợp cho khớp robot hoặc trục có giới hạn không gian dọc. Thiết kế này thường kéo dài bề mặt đĩa phanh theo bán kính để duy trì mô-men, đồng thời tối ưu cấu trúc lõi từ để giảm chiều dày cuộn dây.

A low profile brake (pancake) next to a standard electromagnetic brake for size comparison

Lợi ích thực tế khi chọn phanh low-profile:

Tiết kiệm không gian trục, dễ bố trí trong khớp robot nhỏ.
Giảm chiều dày cụm phanh, giúp tối ưu thiết kế nhiều tầng trong khớp.
Giữ được mô-men định mức tương đương với phanh tiêu chuẩn thông qua thiết kế bán kính và lõi từ tối ưu.

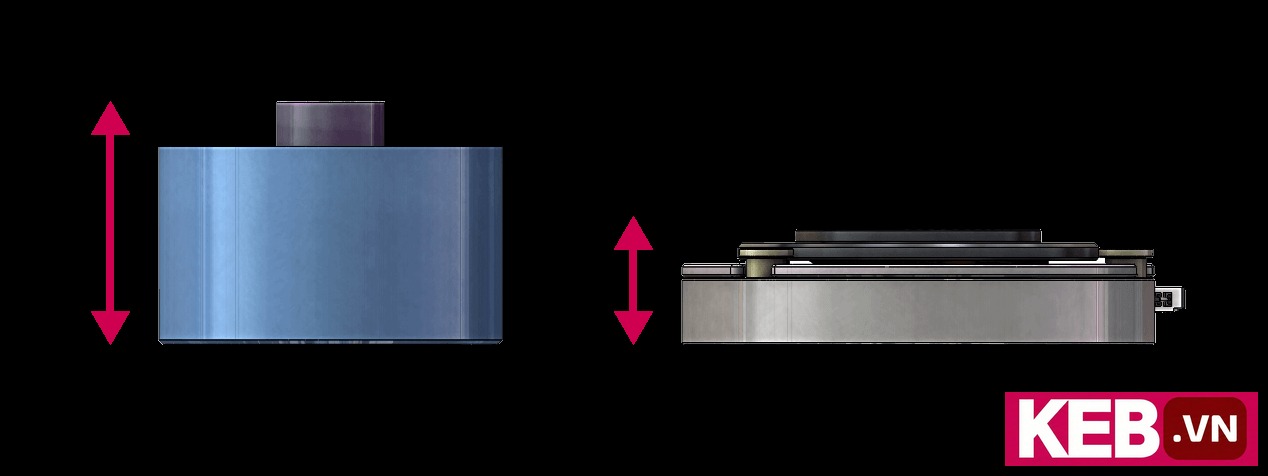

General size comparison between a standard size and a low profile electromagnetic brake. Low profile designs reduce thickness by approximately 1/3.

Nhà sản xuất có thể đạt giảm dày khoảng 30% so với phanh tiêu chuẩn bằng cách tận dụng thiết kế đĩa lớn hơn và tối ưu từ trường. Với giới hạn chiều dày ít hơn, bạn có thể sắp xếp nhiều cơ cấu truyền động gần nhau, giảm quãng đường tín hiệu và trọng lượng thiết bị.

Tiêu chí lựa chọn phanh cho khớp robot và AGV

Khi chọn phanh cho hệ robot, bạn cần xác định các chỉ số sau để đảm bảo hoạt động bền vững:

Mô-men hãm cần thiết ở điều kiện tĩnh và động.
Kích thước gắn và chiều dày cho phép trong khớp.
Yêu cầu fail-safe khi mất nguồn.
Điện áp cung cấp và khả năng giảm điện khi giữ vị trí.
Tần suất đóng mở phanh và tuổi thọ ma sát.
Lực cắt mô-men khi có va đập hoặc quá tải.

Tính toán mô-men và chọn kích thước

Để lựa chọn chính xác, hãy bắt đầu bằng mô-men cần chống lại tại vị trí tĩnh. Tính toán từ lực tác động lên công cụ hoặc tải nhân với khoảng cách từ tâm quay. Sau đó cộng thêm hệ số an toàn để bù cho rung động và sai số. Khi biết mô-men yêu cầu, so sánh với mô-men định mức của phanh và chọn loại có biên độ phù hợp. Nếu không gian hạn chế theo chiều dày, hãy ưu tiên phanh low-profile.

Độ bền ma sát và chu kỳ sử dụng

Chu kỳ đóng mở cao yêu cầu vật liệu ma sát chịu mài mòn tốt. Kiểm tra thông số số chu kỳ và độ mài mòn theo điều kiện môi trường. Với AGV hoặc robot cầm nắm lặp lại nhiều lần, chọn phanh có tuổi thọ ma sát cao sẽ giảm chi phí bảo trì và thời gian dừng máy.

Tối ưu điện năng và quản lý nhiệt cho phanh

Trong các hệ chạy pin, quản lý điện năng là yếu tố sống còn. Phanh tác động lò xo khi được giải phóng cần dòng điện để giữ mở. Việc giảm điện áp giữ mở giúp tiết kiệm năng lượng và giảm nhiệt sinh ra trong cuộn dây.

Giảm điện áp giữ (holding voltage)

Nhiều phanh lò xo có thể giảm xuống còn khoảng 50% điện áp danh định sau khi đã mở hoàn toàn. Thao tác này thường thực hiện bằng điều khiển PWM. Lợi ích: giảm tiêu thụ năng lượng, kéo dài thời gian hoạt động trên pin và hạn chế gia nhiệt trong cuộn dây. Khi bạn thiết kế hệ điều khiển, hãy kiểm tra đặc tính từ trở cuộn dây để xác định ngưỡng an toàn khi giảm điện áp.

Quản lý nhiệt

Phanh hoạt động liên tục hoặc ở môi trường khắc nghiệt dễ sinh nhiệt. Thiết kế hệ thống cần đảm bảo tản nhiệt cho cuộn dây và tránh tích nhiệt quanh ổ đỡ. Bạn có thể dùng giải pháp tản nhiệt kim loại, thay vật liệu ma sát chịu nhiệt cao hoặc giảm duty-cycle bằng cơ chế kiểm soát thông minh.

Giải pháp kết nối, cáp và tùy chỉnh cho hệ robot

Để giảm công đoạn lắp ráp tại hiện trường và tăng độ tin cậy, nhà sản xuất có thể cung cấp phanh kèm cáp nguyên bộ, đầu nối, bảo vệ co nhiệt và nhãn đánh dấu. Điều này giúp bạn cắm vào và chạy ngay, rút ngắn thời gian tích hợp.

Đầu nối tích hợp giúp lắp nhanh và tránh lỗi đấu dây.
Dây dẫn có lớp bọc chống mài mòn phù hợp với chuyển động lặp lại.
Cuộn dây được quấn theo điện áp tùy chỉnh phù hợp hệ pin hoặc nguồn điều khiển.

Ví dụ: nếu hệ pin của bạn chạy ở 36V, nhà cung cấp có thể cuộn theo điện áp này để tối ưu hiệu suất và giảm phần tử điện tử chuyển đổi không cần thiết.

Hướng dẫn tích hợp và lắp đặt thực tế

Khi lắp phanh vào khớp hoặc trục, bạn nên tuân thủ một số nguyên tắc để đảm bảo hiệu năng và an toàn.

Đảm bảo bề mặt gắn phẳng và đồng tâm. Sai lệch tâm gây rung và giảm tuổi thọ ma sát.
Sử dụng bu lông và mô men xiết theo khuyến nghị. Xiết quá chặt gây biến dạng, xiết quá lỏng dẫn đến trượt.
Bảo vệ phanh khỏi bụi và nước nếu ứng dụng ngoài trời hoặc môi trường nhiều hơi dầu.
Khi cần giảm điện áp giữ, thử nghiệm trong môi trường thực tế để xác nhận phanh không bị đóng ngoài ý muốn trong điều kiện dao động.
Thiết kế khe tản nhiệt xung quanh phanh, đặc biệt khi chu kỳ hoạt động cao.

Kiểm tra trước khi vận hành

Trước khi đưa robot vào sản xuất, thực hiện chu trình kiểm tra đóng mở phanh ở nhiệt độ môi trường cao, với tải mô phỏng và kiểm tra biên độ điện áp giữ. Ghi lại nhiệt độ cuộn dây và mẫu mòn ma sát để lập chu kỳ bảo trì định kỳ.

Bảo trì, thay thế và theo dõi trạng thái

Bảo trì đóng vai trò quyết định để phanh hoạt động ổn định lâu dài. Lập lịch kiểm tra định kỳ, thay đĩa ma sát khi mòn đến giới hạn, và theo dõi điện trở cuộn dây để phát hiện sớm hư hỏng cách điện.

Các bước bảo trì cơ bản

Kiểm tra khe hở ma sát, thay đĩa khi bề dày còn dưới tiêu chuẩn.
Vệ sinh bề mặt tiếp xúc khỏi dầu mỡ và bụi kim loại.
Đo điện trở cuộn dây để phát hiện đứt vòng sớm.
Quan sát dấu hiệu rung bất thường khi phanh hoạt động, lập tức xử lý nguyên nhân.

Lựa chọn nhà cung cấp và tùy biến thiết kế

Khi yêu cầu không gian gói gọn và tính an toàn cao, làm việc với nhà cung cấp có năng lực thiết kế và mô phỏng sẽ mang lại giải pháp tối ưu. Một đối tác sở hữu khả năng mô phỏng từ trường, thử nghiệm toàn diện và sản xuất theo tiêu chuẩn chất lượng sẽ giúp bạn đạt mục tiêu hiệu năng trong giới hạn kích thước.

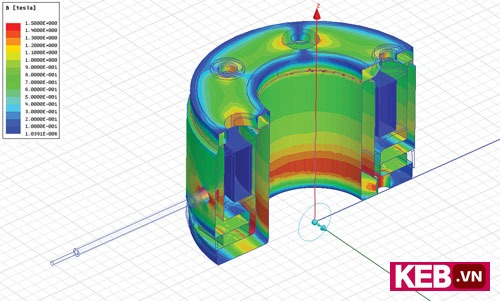

KEB uses magnetic simulation software to optimize custom designs

Một nhà sản xuất có thể cung cấp:

Tư vấn chọn công nghệ phù hợp giữa phanh nam châm và phanh lò xo.
Thiết kế tùy chỉnh để phù hợp không gian gói gọn và yêu cầu lực hãm.
Gia công hoàn thiện với cáp, đầu nối, và chuẩn bị plug-and-play theo yêu cầu.
Tùy chỉnh điện áp cuộn dây cho nguồn 24V, 48V hay mức đặc thù của hệ bạn.

Nếu bạn cần một phanh vừa an toàn vừa nhỏ gọn, hãy ưu tiên các đơn vị có khả năng mô phỏng từ trường và thử nghiệm mô-men thực tế. Việc phát triển một phanh low-profile hiệu quả thường yêu cầu lặp thiết kế, thử nghiệm mẫu và điều chỉnh vật liệu ma sát.

Tình huống thực tế và ví dụ ứng dụng

Ví dụ 1: Trong một robot pick-and-place trên dây chuyền đóng gói, không gian khớp bị giới hạn. Kỹ sư chọn phanh low-profile tác động lò xo để đảm bảo khóa an toàn khi mất điện và vẫn đạt mô-men giữ cần thiết cho tốc độ chu trình nhanh.

Ví dụ 2: Một AGV được trang bị phanh lò xo có giảm điện áp giữ. Khi di chuyển, hệ điều khiển cấp điện cao để mở phanh. Sau đó bộ điều khiển chuyển xuống 50% điện áp để giữ phanh mở, tiết kiệm năng lượng và kéo dài thời gian hoạt động pin.

Ví dụ 3: Một cánh tay y tế mang thiết bị đắt tiền cần khóa an toàn khi thất thoát điện. Ở đây, phanh phải là phanh lò xo cơ khí fail-safe kèm sensor báo trạng thái để đảm bảo đội ngũ y tế luôn biết tình trạng an toàn của thiết bị.

Kết luận về lựa chọn phanh cho hệ robot

Chọn phanh cho robot cần cân bằng giữa yêu cầu an toàn, giới hạn không gian và hiệu năng. Nếu bạn cần tính fail-safe cao, ưu tiên phanh tác động lò xo; nếu không gian là yếu tố quyết định và bạn có thể chấp nhận giải pháp điện tử bổ trợ thì phanh nam châm vĩnh cửu có lợi thế về mật độ mô-men. Trong nhiều trường hợp, phanh low-profile mang lại sự cân bằng tốt giữa kích thước và công suất, đặc biệt khi nhà cung cấp có khả năng thiết kế tùy biến và mô phỏng chính xác.

Nếu bạn cần thảo luận giải pháp cho ứng dụng cụ thể của bạn, hãy liên hệ với bộ phận kỹ thuật để so sánh các phương án, thử nghiệm mẫu và xác định cấu hình tối ưu.
